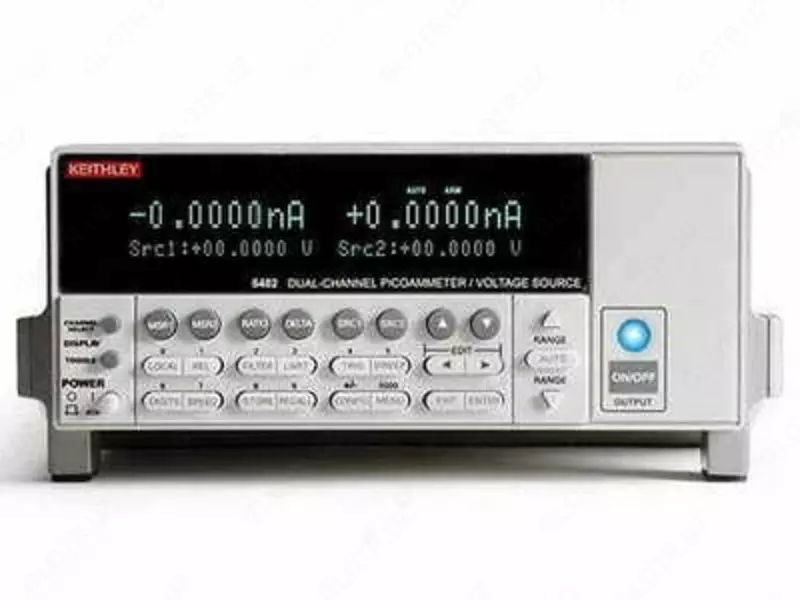

6487 — пикоамперметр/источник питания

Код: P-0888041 Данного товара сейчас нет в наличии. Вы можете отправить заявку продавцу чтобы быть в курсе о поступлении товара.

Показать телефон Позвонить Написать Написать

Описание

Функции пикоамперметра/источника питания 6487:
Пикоамперметр/источник питания Keithley 6487 предназначен для измерения малых токов (от 20 фА) с высоким разрешением и обладает высокой скоростью измерения и надежностью в эксплуатации. В то же время, прибор может измерять и значительно более высокие значения токов (до 20 мА), что существенно увеличивает его область применения, например, для анализа датчиков с токовым выходом 4…20 мА. Также, Keithley 6487 имеет встроенный источник питания с выходным напряжением от 200 мкВ до 505 В. В отличие от большинства мультиметров, которые при измерении используют схему шунтирования, в модели Keithley 6487 применена схема обратной связи. Это позволило снизить падение напряжения в измеряемой цепи, создаваемое прибором, до 200 мкВ.

Области применения пикоамперметра/источника питания 6487:

Мониторинг излучений и радиаций
Измерение токов утечки в диэлектриках, переключателях, реле и других компонентах
Измерение тока пучка сканирующего электронного микроскопа
Тестирование и снятие характеристик оптоэлектронных устройств
Настройка оптоволоконных устройств
Тестирование цепей и фильтров
Снятие характеристик датчиков
Снятие ВАХ полупроводников и других устройств
Снятие характеристик наноэлектронных структур
Применение в учебных лабораториях

Технические характеристики пикоамперметра/источника питания 6487:

Пикоамперметр

Диапазон	Разрешение для 5½ дисплея	Точность (1 год) 23°C ±5°C ±(% от шкалы + смещение)	Типичное СКЗ шума	Время нарастания сигнала на аналоговом выходе (с 10% до 90%)
Диапазон	Разрешение для 5½ дисплея	Точность (1 год) 23°C ±5°C ±(% от шкалы + смещение)	Типичное СКЗ шума	DAMP OFF	DAMP ON
2 нА	10 фА	0,3% + 400 фА	20 фА	4 мс	80 мс
20 нА	100 фА	0,2% + 1 пА	20 фА	4 мс	80 мс
200 нА	1 пА	0,15% + 10 пА	1 пА	300 мкс	1 мс
2 мкА	10 пА	0,15% + 100 пА	1 пА	300 мкс	1 мс
20 мкА	100 пА	0,1% + 1 нА	100 пА	110 мкс	110 мкс
200 мкА	1 нА	0,1% + 10 нА	100 пА	110 мкс	110 мкс
2 мА	10 нА	0,1% + 100 нА	10 нА	110 мкс	110 мкс
20 мА	100 нА	0,1% + 1 мкА	10 нА	110 мкс	110 мкс

Источник питания

Диапазон	Шаг, типичный	Точность (1 год) 23°C ±5°C ±(% от шкалы + смещение)	Шум (п-п) 0,1-10 Гц	Температурный коэффициент	Время нарастания	Время спада
±10.100	200 мкВ	0,1% + 1 мВ	< 50 мкВ	(0,005%+20мкВ)/°С	250 мкс	150 мкс
±50.500	1 мВ	0,1% + 4 мВ	< 150 мкВ	(0,005%+200мкВ)/°С	250 мкс	300 мкс
±505.00	10 мВ	0,15% + 40 мВ	< 1,5 мВ	(0,008%+2В)/°С	4,5 мс	1 мс

Общие характеристики

Разрешение дисплея: 5½ разряда
Дисплей: вакуумно-флюорисцентный, 12 символов
Падение напряжения на входе: менее 200 мкВ во всех диапазонах, кроме диапазона 20 мА (1 мВ)
Аналоговый выход: масштабируемое выходное напряжение (полная шкала соответствует ±2 В во всех диапазонах)
Защита от перегрузки по входу: 500 В
Выбор диапазона: автоматический или ручной
Отображение относительных значений от базовой величины или логарифмических значений от абсолютной величины
Измерение сопротивления прямым методом: вычисление сопротивления путем деления величины напряжения от источника питания на измеренный ток: 50 Ом…0,5 ПОм
Альтернативный метод измерения сопротивления: (изменение полярности): 1 ГОм…10 ПОм
Автоматическое изменение напряжения для снятия ВАХ. Максимальная скорость – 200 шаг/сек., максимальное количество шагов – 3000.
Скорость считывания: 1000 измер./сек (во внутренний буфер), 900 измер./сек (в IEEE-488)
Память: 3000 значений
Цифровой фильтр: медианный и усредняющий (2…100 значений)
Выбор ограничения тока (для источника питания): 2,5 мА; 250 мкА; 25 мкА для диапазонов 50 В и 500 В, 25 мА дополнительно для диапазона 10 В
Стабильность (для источника питания): ± (0,003%+1 мВ)
Драйвер для LabView, LabWindows/CVI, Visual Basic, C/C++, Test Point
ExcelLinx – программная надстройка для Excel (доступна для скачивания на сайте)
Интерфейс: RS-232, IEEE-488, Trigger Link
Потребляемая мощность: 50 Вт
Питание: 100-120 В/220-240 В, 50..60 Гц
Размеры 90 х 214 х 369 мм
Вес 4,7 кг
