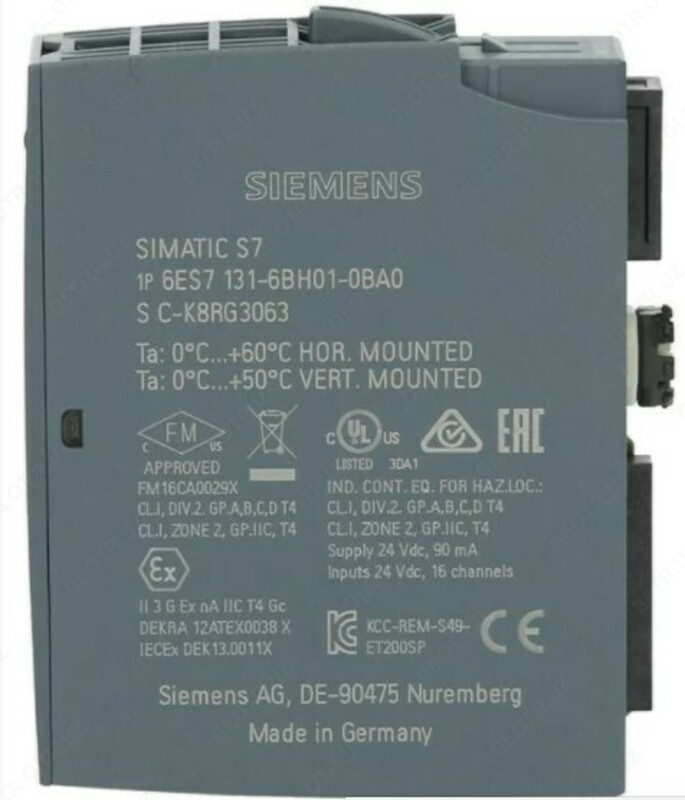

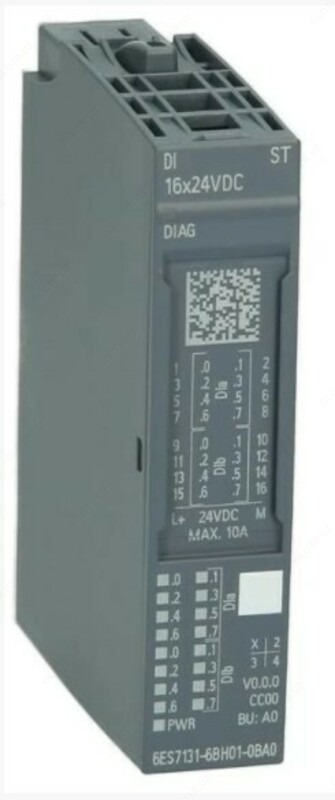

6ES7131-6BH01-0BA0 SIEMENS модуль дискретных входов SIMATIC ET 200SP DI 16x 24V DC

Общая информация

Обозначение типа продукта

DI 16 x 24 В пост. тока ШТ.

Функциональный стандарт HW

Не ниже FS02

Версия микропрограммного обеспечения

V0.0

● Возможно обновление микропрограммного обеспечения

Нет

Применяемые системные блоки

BU-тип A0

Цветовой код на табличке цветовой маркировки в зависимости от модуля

CC00

Функция продукта

● Данные для идентификации и техобслуживания

Да; I&M0 - I&M3

Инженерное обеспечение с помощью

● STEP 7 TIA-Portal, проектируемая/интегрированная среда, версия не ниже

V14

● STEP 7 проектируемая/интегрированная среда, версия не ниже

версия V5.5 SP3

● PCS 7 проектируемая/интегрированная среда, версия не ниже

V8.1 SP1

● PROFIBUS, версия не ниже GSD/GSD-Revision

по одному файлу GSD начиная с ревизии 3 и 5

● PROFINET, версия не ниже GSD/GSD-Revision

GSDML, версия V2.3

Режим работы

● Цифровые входы

Да

● Счетчики

Нет

● Выборка с запасом по частоте дискретизации

Нет

● MSI

Нет

Напряжение питания

Номинальное значение (пост. ток)

24 V

Допустимый диапазон, нижний предел (пост. ток)

19,2 V

Допустимый диапазон, верхний предел (пост. ток)

28,8 V

Защита от перепутывания полярности

Да

Входной ток

Макс. потребление тока

90 mA

Питание датчика

Питание датчика 24 В

● 24 В

Нет

Рассеиваемая мощность

Нормальная рассеиваемая мощность

1,7 W

Адресная область

Адресное пространство на модуль

● Вводы

2 byte; + 2 байта на информацию о качестве

Конфигурация аппаратного обеспечения

Автоматическое кодирование

Да

● механический кодирующий элемент

Да

Выбор BaseUnit для вариантов подключения

● 1-проводное подключение

BU-тип A0

● 2-проводное подключение

Базовый блок, тип A0 + модуль распределения потенциала

● 3-проводное подключение

Базовый блок, тип A0 + модуль распределения потенциала

● 4-проводное подключение

Базовый блок, тип A0 + модуль распределения потенциала

Цифровые входы

Число входов

16

Цифровые входы параметрируемые

Да

M/P-считывание

с втекающим током

Входная характеристика по IEC 61131, тип 3

Да

Входное напряжение

● Номинальное значение (пост. ток)

24 V

● для сигнала "0"

от -30 до +5 В

● для сигнала "1"

от +11 до +30 В

Входной ток

● для сигнала "1", тип.

2,5 mA

Задержка на входе (при номинальном значении входного напряжения)

для стандартных входов

— параметрируемое

Да; 0,05/0,1/0,4/0,8/1,6/3,2/12,8/20 мс (в каждом случае + задержка 30 - 500 мкс независимо от длины провода)

— с "0" на "1", мин.

0,05 ms

— с "0" на "1", макс.

20 ms

— с "1" на "0", мин.

0,05 ms

— с "1" на "0", макс.

20 ms

Длина провода

● экранированные, макс.

1 000 m

● неэкранированные, макс.

600 m

Датчики

Подключаемые датчики

● 2-проводной датчик

Да

— макс. допустимый ток покоя (2-проводной датчик)

1,5 mA

Тактовая синхронизация

Режим тактовой синхронизации (исполнение до синхронизации клеммы)

Нет

Аварийные сигналы/диагностика/информация о состоянии

Диагностическая функция

Да

Аварийные сигналы

● Диагностический сигнал

Да

Диагностические сообщения

● Считываемая диагностическая информация

Да

● Контроль напряжения питания

Да

— параметрируемое

Да

● Контроль питания датчика

Нет

● Обрыв провода

Да; Помодульно, опциональное подключение во избежание диагностики обрыва провода при простых контактах датчика: от 25 кОм до 45 кОм

● Короткое замыкание

Нет

● Суммарная ошибка

Да

Диагностический светодиодный индикатор

● Контроль напряжения питания (PWR-LED)

Да; зеленый светодиод питания (PWR)

● Индикатор состояния канала

Да; зеленые светодиоды

● для диагностики канала

Нет

● для диагностики модуля

Да; зеленые/красные светодиоды диагностики (DIAG)

Гальваническая развязка

Гальваническая развязка каналов

● между каналами

Нет

● между каналами и шиной на задней стенке

Да

● между каналами и напряжением питания блока электроники

Нет

Изоляция

Изоляция, испытанная посредством

707 В пост. тока (типовое испытание)

Окружающие условия

Температура окружающей среды при эксплуатации

● горизонтальный настенный монтаж, мин.

-30 °C

● горизонтальный настенный монтаж, макс.

60 °C

● вертикальный настенный монтаж, мин.

-30 °C

● вертикальный настенный монтаж, макс.

50 °C

Высота при эксплуатации относительно уровня моря

● Высота места установки над уровнем моря, макс.

2 000 m; По запросу: Высоты монтажа больше 2 000 м

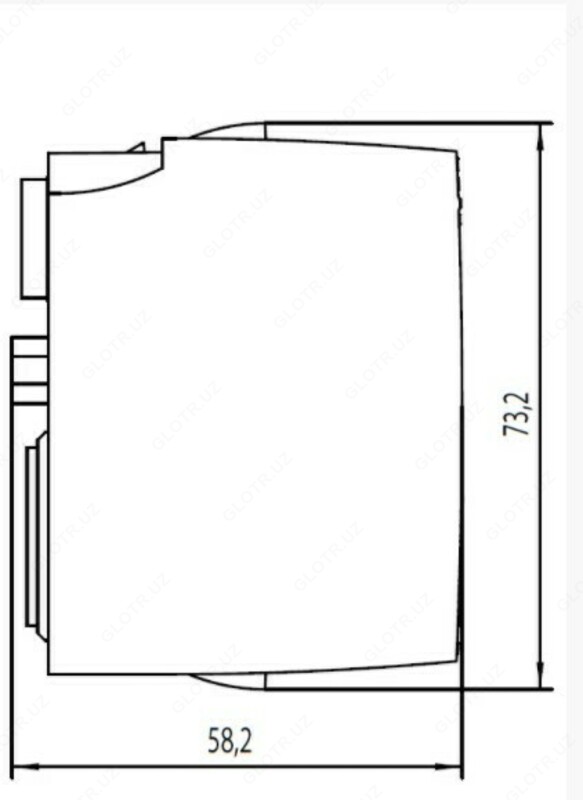

Размеры

Ширина

15 mm

Высота

73 mm

Глубина

58 mm

Массы

Масса, прибл.

28 g
