6ES7132-4BD32-0AA0 SIEMENS модули дискретного вывода (standard) для ET 200S

Напряжение питания

Устойчивость к обратному напряжению

Да; при использовании того же напряжения нагрузки, что и на модуле питания

Напряжение нагрузки L+

● Номинальное значение (пост. ток)

24 V; от модуля питания

● Защита от перепутывания полярности

Да

Входной ток

из источника напряжения нагрузки L+ (без нагрузки), макс.

10 mA; на канал

из шины на задней стойке 3,3 В пост. тока, макс.

10 mA

Рассеиваемая мощность

Нормальная рассеиваемая мощность

1,6 W

Адресная область

Адресное пространство на модуль

● Макс. адресное пространство на модуль

1 byte

● с пакетами

4 bit

Цифровые выводы

Вид цифровых выходов

Source Output (PNP, P-переключение)

Вид выходов

4

Защита от короткого замыкания

Да

● Нормальный порог срабатывания

от 2,8 до 7,2 A

Ограничение индуктивного напряжения отключения

норм. L+(от -55 до -60 В)

Включение цифрового входа

Да

Коммутационная способность выходов

● при ламповой нагрузке, макс.

10 W

Диапазон сопротивления нагрузке

● нижний предел

12 Ω

● верхний предел

3 400 Ω

Выходное напряжение

● для сигнала "1", мин.

L+ (-1,0 В)

Выходной ток

● для сигнала "1", номинальное значение

2 A

● для сигнала "1", диапазон допустимых значений, мин.

7 mA

● для сигнала "1", диапазон допустимых значений, макс.

2,4 A

● для сигнала "0", ток покоя, макс.

0,1 mA

Задержка на выходе при омической нагрузке

● с "0" на "1", макс.

50 µs; норм. 45 мкс

● с "1" на "0", макс.

120 µs; норм. 90 мкс

Параллельное подключение двух выходов

● для повышения мощности

Нет

● для резервного включения нагрузки

Да; на модуль

Частота коммутации

● при омической нагрузке, макс.

1 000 Hz

● при индуктивной нагрузке, макс.

2 Hz; при 0,5 H

● при ламповой нагрузке, макс.

10 Hz

Суммарный ток выходов

● Макс. ток на модуль

4 A

Длина провода

● экранированные, макс.

1 000 m

● неэкранированные, макс.

600 m

Аварийные сигналы/диагностика/информация о состоянии

Диагностическая функция

Нет

Диагностический светодиодный индикатор

● Индикатор состояния цифрового выхода (зеленый)

Да

Параметры

Примечание

1 байт

Гальваническая развязка

Гальваническая развязка цифровых выводов

● между каналами

Нет

● между каналами и шиной на задней стенке

Да

Изоляция

Изоляция, испытанная посредством

500 В пост. тока

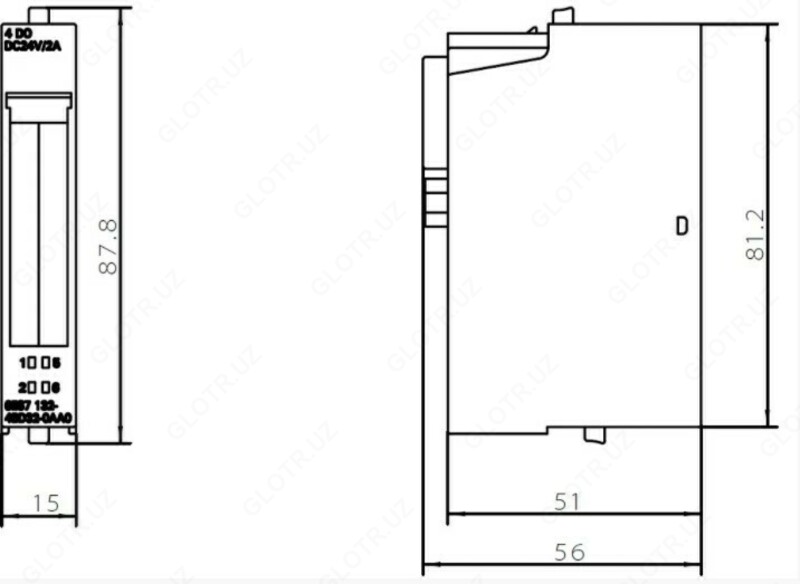

Размеры

Ширина

15 mm

Высота

81 mm

Глубина

52 mm

Массы

Масса, прибл.

40 g
