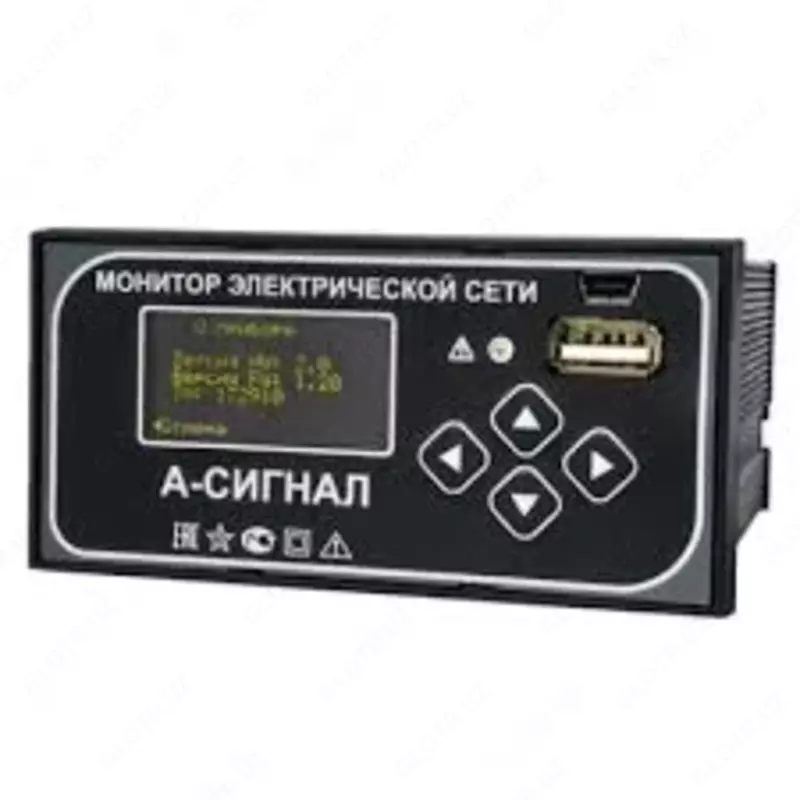

А-СИГНАЛ+ — монитор электрической сети - 12 000 сум

А-СИГНАЛ+ — монитор электрической сети

В наличии Код: P-1070130

12 000 сум / шт.

Купить в 1 клик В корзину

Описание

Описание монитора электрической сети А-СИГНАЛ+:

Функционал модели А-сигнал + близок к модели А-Сигнал, но при этом имеет собственные легко монтируемые датчики тока на основе катушки Роговского, что:
- Освобождает от лишней нагрузки трансформатор тока;
- Не вносит искажений при использовании трансформатора тока для измерений;
- Применяется на подстанциях, в которых не запланированы, не установлены или не требуются штатные трансформаторы тока.
Модель А-Сигнал + в сравнении с моделью А-Сигнал имеет:
- Другой абсолютный и дифференциальный порог срабатывания по току;
- Другую точность измерений;
- Добавлен протокол связи ГОСТ Р МЭК 60870-5-104.
А-сигнал + фиксирует любые типы аварийных ситуаций на кабельных и воздушных сетях:
- Междуфазные короткие замыкания;
- Однофазные замыкания на землю;
- 2 или 3-х фазные короткие замыкания через землю;
- Указание направления на место повреждения;
- Распознавание дуговых перемежающихся замыканий на землю;
- Определение аварийной фазы
А-сигнал + осуществляет мониторинг параметров сети:
- Ток;
- Мощность;
- Напряжение;
- Промышленная частота;
- Направление потокораспределения;
- Минимальные и максимальные значения перетоков

Технические характеристики монитора электрической сети А-СИГНАЛ+:

Параметр	Значение
Типы регистрируемых аварий
Типы фиксируемых аварий	- Идентификация 2-х и 3-х фазных КЗ; - Определение направления на место 2-х и 3-х фазных КЗ; - Идентификация 2-х и 3-х фазного КЗ через землю; - Определение направления на место 2-х и 3-х фазных КЗ через землю; - Идентификация однофазных ЗЗ (замыканий на землю); - Определение направлений ОЗЗ
Фиксация аварий при включении линии	Да
Селективность	Определение направления повреждения ОЗЗ, КЗ
Минимальный ток нулевой последовательности для регистрации ОЗЗ	0,5 А
Общее описание прибора
Класс напряжения воздушных и кабельных линий распределительных электросетей	6-35 кВ
Визуальная индикация аварии	ЖК индикатор
Количество сохраняемых во внутренней памяти последних аварий	240
Источник питания, используемый в индикаторе	- Литиевый аккумулятор (срок службы в режиме ожидания 10 лет) - Питание от источника оперативного тока с любым из напряжений =220В, =110В, или от сети ~220В
Сброс индикации аварии	- Внешней командой; - По таймеру; - Кнопкой на приборе
Связь	RS-485 протокол связи MODBUS ГОСТ Р МЭК 60870-5-104 Ethernet
Контроль срабатывания	- Визуальный; - Релейный выход; - RS-485
Наработка на отказ	Не менее 130 000 ч.
Дополнительные возможности	- Изменение уставок с помощью клиентского ПО; - Обновление ПО; - Журнал регистрируемых аварий
Регистрирует	- Напряжение; - Ток; - Мощность; - Промышленную частоту; - Коэффициент мощности по трём фазам; - Направление потокораспределения; - Минимальные и максимальные значения перетоков
Точность измерения	Напряжение: при использовании емкостных делителей – 3% при использовании ТН – 1% Ток 3%; Активная, реактивная и полная мощность 3%; Промышленная частота 1%
Параметры
Абсолютный порог срабатывания по току (КЗ)	10÷2000 А
Дифференциальный порог срабатывания по току (КЗ)	10÷2000 А
Угол максимальной чувствительности РНМ	30 град.
Время наблюдения аварийного процесса при КЗ	0,1 ÷ 10 с
Диапазон порога срабатывания по напряжению	1÷35 кВ
Диапазон порога срабатывания по току при однофазных замыкания на землю	от 0,5 А
Время наблюдения аварийного процесса при ОЗЗ	0.1 ÷ 10 с
Подготовка к повторному срабатыванию	Не более 10 с
Исполнение
Место установки	В ячейку КРУ, на панель щита управления
Температурный диапазон	Стандартный от – 40°С до + 70°С
Степень защиты индикатора	IP 20 по ГОСТ 14254, за исключением выводов внешнего присоединения
Датчики	Используются: - датчики тока (ДТ) на основе катушки Роговского ДТ ПР-1
