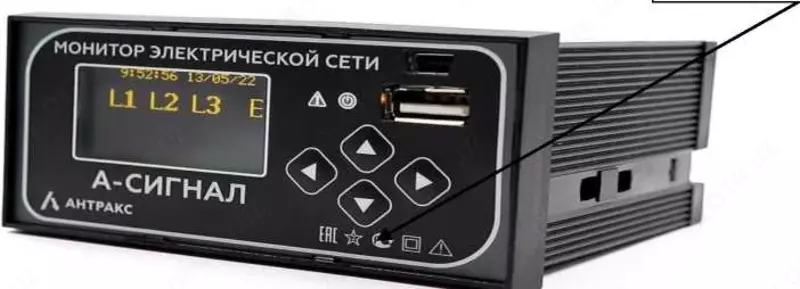

А-СИГНАЛ+ — монитор электрической сети

Описание монитора электрической сети А-СИГНАЛ+:

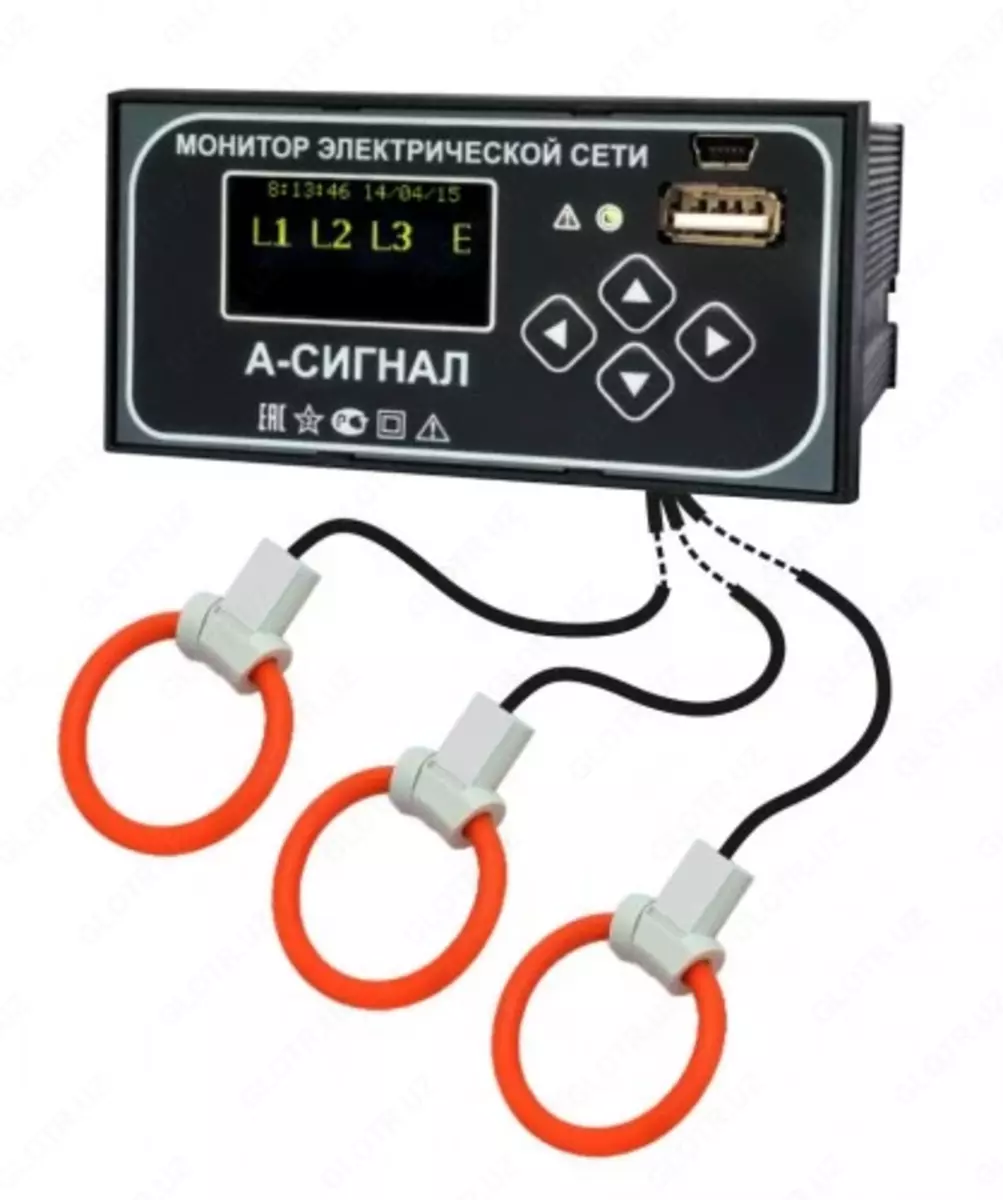

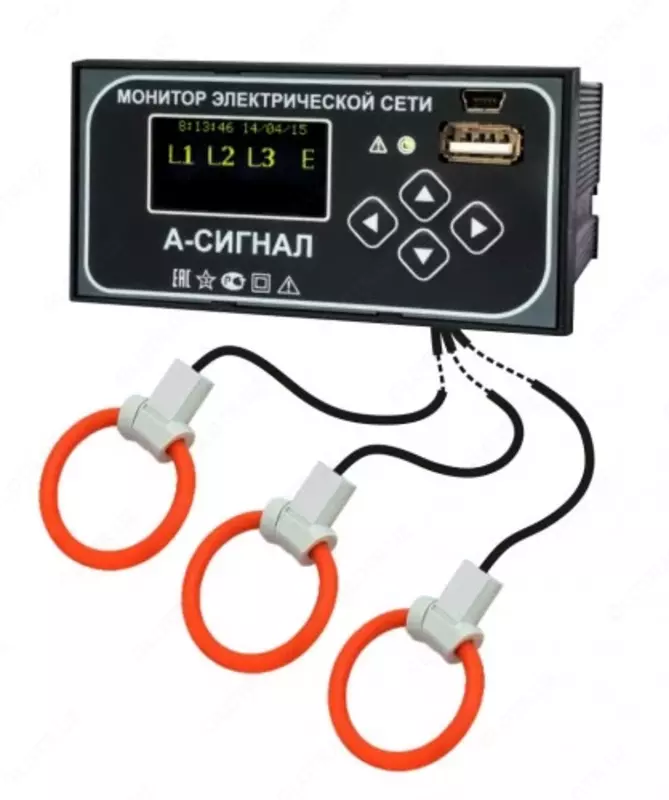

Функционал модели А-сигнал + близок к модели А-Сигнал, но при этом имеет собственные легко монтируемые датчики тока на основе катушки Роговского, что:

Освобождает от лишней нагрузки трансформатор тока;

Не вносит искажений при использовании трансформатора тока для измерений;

Применяется на подстанциях, в которых не запланированы, не установлены или не требуются штатные трансформаторы тока.

Модель А-Сигнал + в сравнении с моделью А-Сигнал имеет:

Другой абсолютный и дифференциальный порог срабатывания по току;

Другую точность измерений;

Добавлен протокол связи ГОСТ Р МЭК 60870-5-104.

А-сигнал + фиксирует любые типы аварийных ситуаций на кабельных и воздушных сетях:

Междуфазные короткие замыкания;

Однофазные замыкания на землю;

2 или 3-х фазные короткие замыкания через землю;

Указание направления на место повреждения;

Распознавание дуговых перемежающихся замыканий на землю;

Определение аварийной фазы

А-сигнал + осуществляет мониторинг параметров сети:

Ток;

Мощность;

Напряжение;

Промышленная частота;

Направление потокораспределения;

Минимальные и максимальные значения перетоков

Технические характеристики монитора электрической сети А-СИГНАЛ+:

Параметр Значение

Типы регистрируемых аварий

Типы фиксируемых аварий - Идентификация 2-х и 3-х фазных КЗ;

- Определение направления на место 2-х и 3-х фазных КЗ;

- Идентификация 2-х и 3-х фазного КЗ через землю;

- Определение направления на место 2-х и 3-х фазных КЗ через землю;

- Идентификация однофазных ЗЗ (замыканий на землю);

- Определение направлений ОЗЗ

Фиксация аварий при включении линии Да

Селективность Определение направления повреждения ОЗЗ, КЗ

Минимальный ток нулевой последовательности для регистрации ОЗЗ 0,5 А

Общее описание прибора

Класс напряжения воздушных и кабельных линий распределительных электросетей 6-35 кВ

Визуальная индикация аварии ЖК индикатор

Количество сохраняемых во внутренней памяти последних аварий 240
