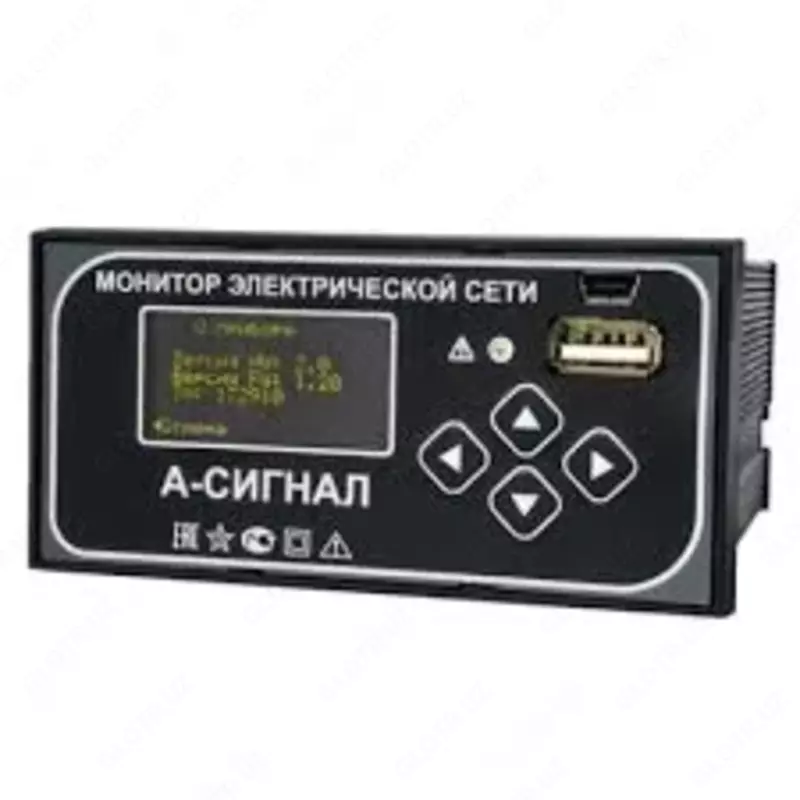

А-Сигнал ОМП — монитор электрической сети

В наличии Код: P-1070129

10 000 сум / шт.

Купить

В корзину

Написать

Описание

Описание монитора электрической сети А-Сигнал ОМП:

А-Сигнал ОМП – это универсальное устройство регистрации и анализа аварийных процессов сочетающее в себе функции селективного обнаружения повреждения линии в сетях любой топологии и типом нейтрали и измерения основных параметров электроэнергии.

А-Сигнал ОМП предназначен для обнаружения факта и определения направления межфазных коротких замыканий (МФЗ), однофазных замыканий на землю (ОЗЗ) на воздушных и кабельных линиях распределительных электросетей. Прибор монтируется в ячейку КРУ на панель щита управления.

А-Сигнал ОМП может работать без перенастройки в радиальных сетях, в разомкнутых, замкнутых кольцевых сетях, кольцевых сетях с питанием с двух сторон, с автоматическим или ручным восстановлением энергоснабжения, а также в сетях с изолированной и компенсированной нейтралью, имеет возможность работы в сети с заземленной нейтралью. Осуществляет мониторинг минимального напряжения и перенапряжения с выдачей аварийных сигналов. Питание осуществляться от источника переменного напряжения ~110 – 240 ±10% В (промышленная частота от 45 до 65 Гц).

При фиксации повреждения линии (события) А-Сигнал ОМП регистрирует дату и время события, тип события (ОЗЗ, МФЗ), направление на повреждение (к шинам, от шин), поврежденные фазы, основные параметры события, максимальные и минимальные значения в процессе фиксации события.

Особенности подключения А-Сигнал ОМП для обеспечения точности определения поврежденного участка:

Для определения места повреждения с точностью до ±300 м А-Сигнал ОМП должен быть включен в систему, со следующей минимальной конфигурацией:
- А-Сигнал ОМП - минимальное количество приборов на контролируемом фидере 2 устройства. Одно из устройств устанавливается на отходящем фидере в ячейку КРУ, второй прибор устанавливается в конце контролируемого участка в ячейке КРУ (ТП, РП);
- GPS-приемник для синхронизации времени - минимальная конфигурация 2 шт. по одному на А-Сигнал ОМП;
- Канал связи Ethernet от приборов к серверу КОМОРСАН;
- Программно-аппаратный комплекс КОМОРСАН, реализующий алгоритм ОМП.

Технические характеристики монитора электрической сети А-Сигнал ОМП:

Параметр	Значение
Типы регистрируемых аварий
Типы фиксируемых аварий	Идентификация 2-х и 3-х фазных КЗ; Определение направления на место 2-х и 3-х фазных КЗ; Идентификация 2-х и 3-х фазного КЗ через землю; Определение направления на место 2-х и 3-х фазных КЗ через землю; Идентификация однофазных ЗЗ (замыканий на землю); Определение направлений ОЗЗ
Фиксация аварий при включении линии	Да (При условии включения Прибора в Систему с минимальной конфигурацией: - А-СИГНАЛ ОМП – минимум 2 шт.; - GPS-приемник минимум 2 шт.; - программно-аппаратный комплекс КОМОРСАН, реализующий алгоритм ОМП)
Селективность	Определение направления повреждения ОЗЗ, КЗ
ОМП (определение места повреждения)	Да, точность до ±300 м.
Минимальный ток нулевой последовательности для регистрации ОЗЗ	0,5 А
Общее описание прибора
Класс напряжения воздушных и кабельных линий распределительных электросетей	6-35 кВ
Частота сети	От 45 Гц до 65 Гц
Визуальная индикация аварии	ЖК индикатор; Светодиодная индикация
Количество сохраняемых во внутренней памяти последних аварий	240
Источник питания, используемый в индикаторе	от источника оперативного тока с любым из напряжений: =220 В, =110 В или от сети ~220 В
Сброс индикации аварии	Внешней командой; По таймеру; Кнопкой на приборе
Связь	RS-485 протокол связи MODBUS Ethernet протокол МЭК-608 70-5-104
Контроль срабатывания	Визуальный; Релейный выход; RS-485
Изменение настроек (уставок)	через подключение USB; дистанционно по GSM с помощью программного обеспечения "КОМОРСАН-Web-клиент" (при подключении прибора к БСПИ-3Л-КЛ)
Интеграция со SCADA системами	При подключении монитора А-СИГНАЛ ОМП к БСПИ-КЛ - напрямую в SCADAсистему по протоколу ГОСТ Р МЭК 60870- 5-104 (возможно применение протокола МЭК 61850)
Наработка на отказ	Не менее 130 000 ч.
Дополнительные возможности	Изменение уставок с помощью клиентского ПО; Обновление ПО; Журнал регистрируемых аварий
Регистрирует	Напряжение; Ток; Мощность; Промышленная частота; Коэффициент мощности по трём фазам; Направление потокораспределения; Минимальные и максимальные значения перетоков
Точность измерения	Напряжение: при использовании емкостных делителей – 3%, при использовании ТН – 1%; Ток 3%; Активная, реактивная и полная мощность 5%; Промышленная частота 1%
Точность определения места повреждения	±300 м
Точность синхронизации времени по GPS	Не хуже 1 мкс
Частота дискретизации при записи осциллограмм	1 МГц
Параметры
Абсолютный порог срабатывания по току (КЗ)	10÷2000 А
Дифференциальный порог срабатывания по току (КЗ)	10÷2000 А
Угол максимальной чувствительности РНМ	30 град.
Время наблюдения аварийного процесса при КЗ	0,1 ÷ 10 с
Диапазон порога срабатывания по напряжению	1÷35 кВ
Диапазон порога срабатывания по току при однофазных замыкания на землю	от 0,5 А
Время наблюдения аварийного процесса при ОЗЗ	0,1 ÷ 10 с
Подготовка к повторному срабатыванию	Не более 10 с
Исполнение
Место установки	В ячейку КРУ, на панель щита управления
Подключение	датчики тока (ДТ) на основе катушки Роговского ДТ ПР-1; стандартный ТН; ёмкостные делители
Температурный диапазон	Стандартный от -40°С до +70°С
Степень защиты индикатора	IP 20 по ГОСТ 14254, за исключением выводов внешнего присоединения
Воздействие климатических факторов внешней среды	Группа исполнения С4 по ГОСТ 52931-2008 и исполнение УХЛ категории размещения 3.1 по ГОСТ 15150-69, но для работы при температуре окружающего воздуха от -40 до +50°C
Воздействие механических факторов	Исполнение М7 по ГОСТ 17516.1 группа исполнения N2 по ГОСТ 52931-2008
Габаритные размеры (ВхШхД), мм	48х96х134,4
Масса, кг	1,5
Технические характеристики датчика тока на основе катушки Роговского
Длина катушки	250 мм
Диаметр отверстия	75 мм
Диаметр катушки	8 мм
Первичный ток, А	1000
Выход, А	85 мВ/кА
Погрешность	0,5%
Линейность	0,2%
Рабочая температура	от -40°С до +70°С
