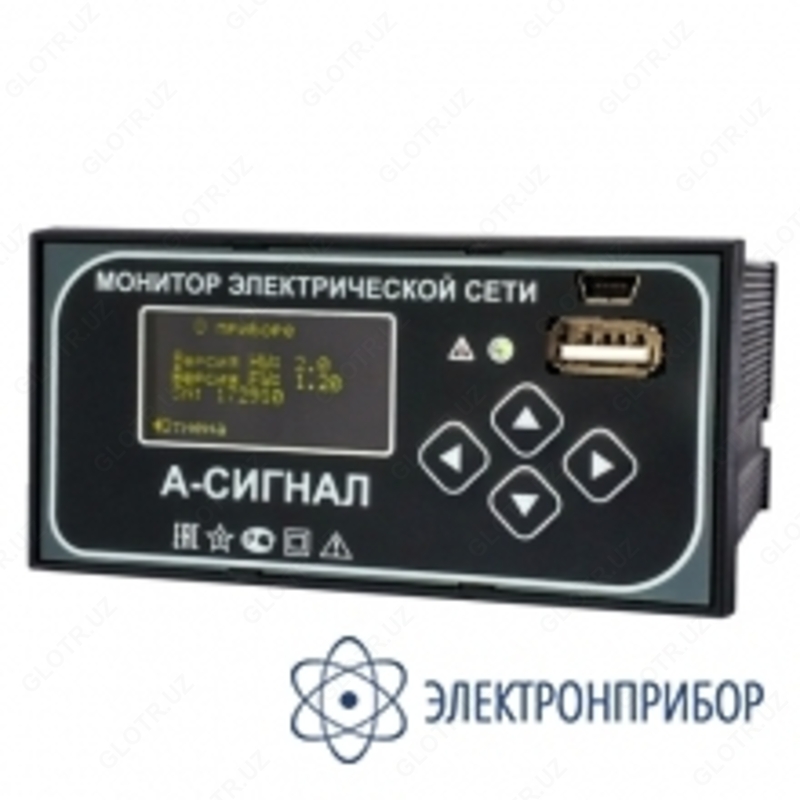

А-СИГНАЛ+2 — монитор электрической сети

Описание монитора электрической сети А-СИГНАЛ+2:

А-СИГНАЛ+2 – это универсальное устройство регистрации и анализа аварийных процессов сочетающее в себе функции селективного обнаружения повреждения линии в сетях любой топологии и типом нейтрали и измерения основных параметров электроэнергии.

А-СИГНАЛ+2 позволяет контролировать ячейки КРУ с двойным кабельным вводом, обеспечивает возможность контролировать каждый ввод независимо. Прибор предназначен для обнаружения факта и определения направления межфазных коротких замыканий (МФЗ), однофазных замыканий на землю (ОЗЗ) на воздушных и кабельных линиях распределительных электросетей. Прибор монтируется в ячейку КРУ на панель щита управления.

А-СИГНАЛ+2 может работать без перенастройки в радиальных сетях, в разомкнутых, замкнутых кольцевых сетях, кольцевых сетях с питанием с двух сторон, с автоматическим или ручным восстановлением энергоснабжения, а также в сетях с изолированной и компенсированной нейтралью, имеет возможность работы в сети с заземленной нейтралью. Осуществляет мониторинг минимального напряжения и перенапряжения с выдачей аварийных сигналов.

Питание может осуществляться от:

• - источника переменного напряжения ~110 – 240 ±10% В (промышленная частота от 45 до 65 Гц);
• - источника постоянного напряжения = 100 – 270 В;
• - встроенного резервного извлекаемого литиевого аккумулятора.

При фиксации повреждения линии (события) А-СИГНАЛ +2 регистрирует дату и время события, тип события (ОЗЗ, МФЗ), направление на повреждение (к шинам, от шин), поврежденные фазы, основные параметры события, максимальные и минимальные значения в процессе фиксации события. Для уточнения направления поиска используются следующие, определяемые прибором, данные: значения аварийных токов, время аварии с точностью до секунды, тип аварии.

Для просмотра параметров аварии или настройки индикатора используется специальное клиентское программное обеспечение или интеграция в собственную систему телемеханики (диспетчеризации). Информация от индикатора может быть передана по протоколу MODBUS.
