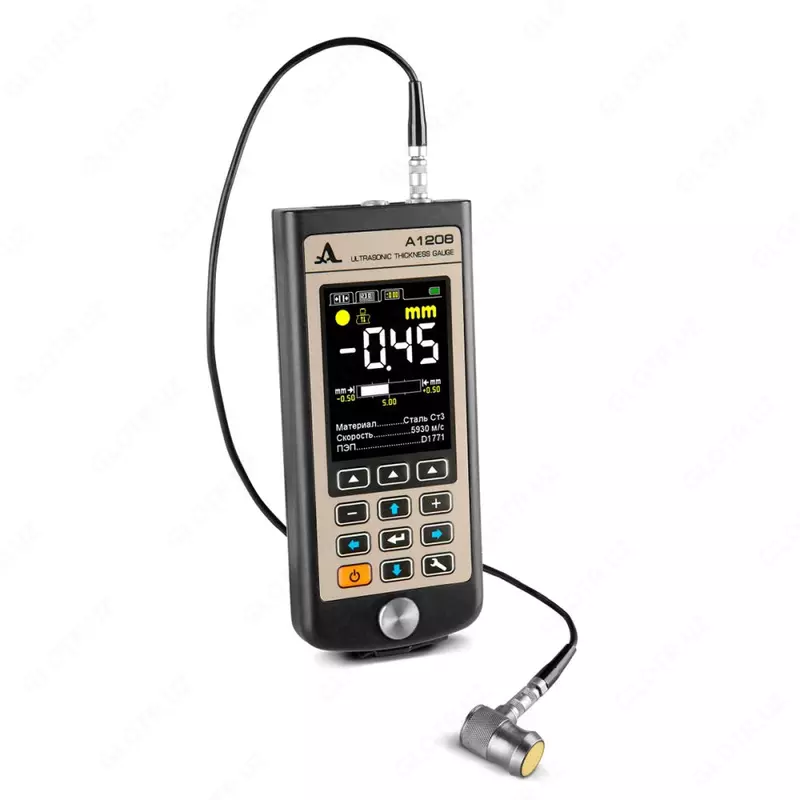

Описание ультразвукового толщиномера А1208:

Отличительными особенностями ультразвукового толщиномера А1208 являются: использование износоустойчивого совмещенного преобразователя в диапазоне толщин от 0.7 до 300 мм и раздельно-совмещенного преобразователя позволяющего определять места язвенной коррозии, а также возможность работы в широком диапазоне температур (от -30 до +50°C).

Назначение ультразвукового толщиномера А1208:

Измерение толщины стенок стальных труб и изделий из металла, чугуна, пластика, а также других материалов с высоким затуханием ультразвука в сложных климатических условиях (от - 30°С до + 50°С). Поддерживает работу с раздельно-совмещенными и совмещенными преобразователями. Использование раздельно-совмещенного преобразователя D2763 10A0D6CL обеспечивает поиск мест язвенной коррозии и измерение толщин тонкостенных труб малого диаметра (от 20 мм). Преобразователь D2763 10A0D6CL работоспособен при температурах от - 30°С до + 50°С.

Особенности ультразвукового толщиномера А1208:

• Диапазон измеряемых толщин (по стали) от 0,7 до 300 мм.
• Встроенный литиевый аккумулятор.
• Время непрерывной работы - 9 ч.
• Большой, информативный, цветной TFT дисплей.
• Дискретность индикации измерений 0,01 или 0,1 мм.
• Автоматическое определение скорости ультразвука на объекте известной толщины.
• Энергонезависимая память на 50000 измерений.
• Звуковая и виброиндикация.
• Специализированный чехол для защиты электронного блока прибора от грязи, воды и пыли, с возможностью крепления на руку.
• Передача данных на ПК через USB кабель
• Программное обеспечение для приема данных из прибора и сохранения их на ПК.

Режимы работы ультразвукового толщиномера А1208:

Режим НОРМА.

Применяется для оперативного определения толщины изделия с оценкой принадлежности результата измерений заданному интервалу и критерию срабатывания автоматической сигнализации дефекта (АСД).

Особенности:

• Возможность проведения измерений с индикацией остаточной толщины объекта контроля в процентах от предварительно установленного значения, путем задания верхнего предела толщины, соответствующего 100%, и нижнего - соответствующего браковочной норме.
• Звуковая, цветовая и виброиндикация при выходе результатов измерений за границы допустимых значений.
• Наглядное представление шкалы глубиномера.

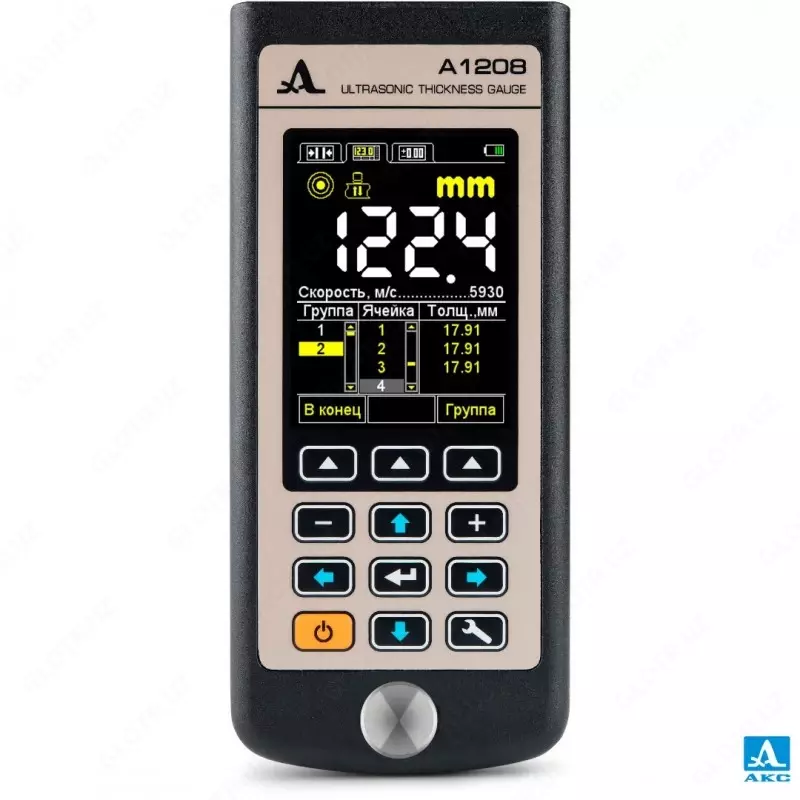

Режим ПАМЯТЬ.

Применяется для оперативного определения толщины изделия с отображением на экране прибора ранее сохраненных результатов (группы, ячейки в группах и результаты).

Особенности:

• Предварительный выбор группы, в которую будет сохранен результат из любого режима измерений. Распределения результатов по группам создает дополнительные удобства при последующем просмотре и анализе полученных результатов.
• Коррекция сохраненных записей, путем проведения повторных измерений с последующей записью новых данных в корректируемые ячейки памяти. Любой результат, вызывающий сомнение, может быть перезаписан.

Режим ДОПУСК.

Применяется для оперативного определения отклонения толщины изделий от установленного номинального значения. Этим режимом удобно пользоваться, когда в нормативных документах указаны допустимые отклонения от нормы.

Особенности:

• Реультаты измерения отображаются в виде разности между номинальной и реальной толщиной объекта контроля.
• Возможность установки диапазона срабатывания АСД при отклонении результатов измерений от допустимых значений.
• Звуковая, цветовая и виброиндикация при выходе результатов измерений за границы допустимых значений.
• Направления отклонения результата ихмерений от номинального. Если перед результатом измерений стоит знак "плюс", значит объект контроля толще номинала на указанное значение, если знак "минус" - тоньше.
• Наглядное графическое представление шкалы результатов измерений с отображением номинальной толщины объекта и допустимых значений минимального и максимального отклонения от номинала, установленных в меню прибора.

Технические характеристики ультразвукового толщиномера А1208:

Комплект поставки А1208
