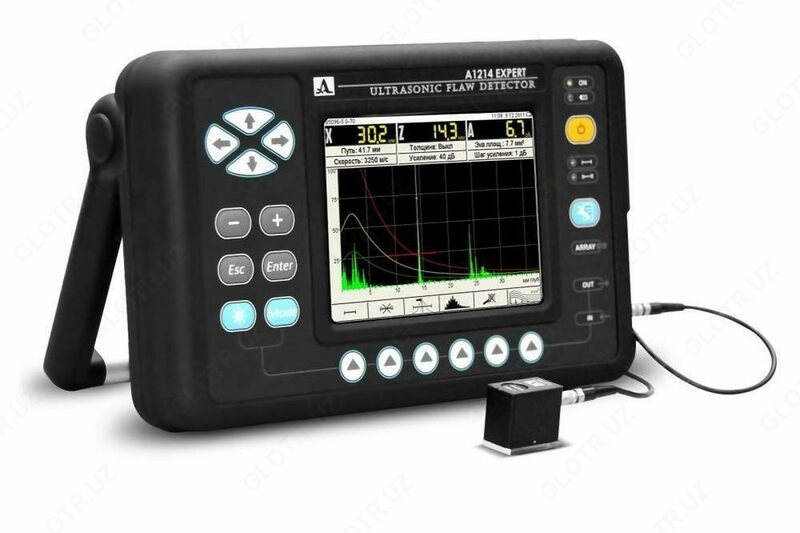

А1214 EXPERT УЛЬТРАЗВУКОВОЙ ДЕФЕКТОСКОП

Ультразвуковой дефектоскоп А1214 EXPERT предназначен для поиска и определения координат различных нарушений сплошности и однородности материала в изделиях из металлов и пластмасс. Удобен для работы как в лабораторных условиях, так и на объекте под воздействием агрессивной окружающей среды. Превосходные технические параметры, большой дисплей и 'классическая' компоновка.

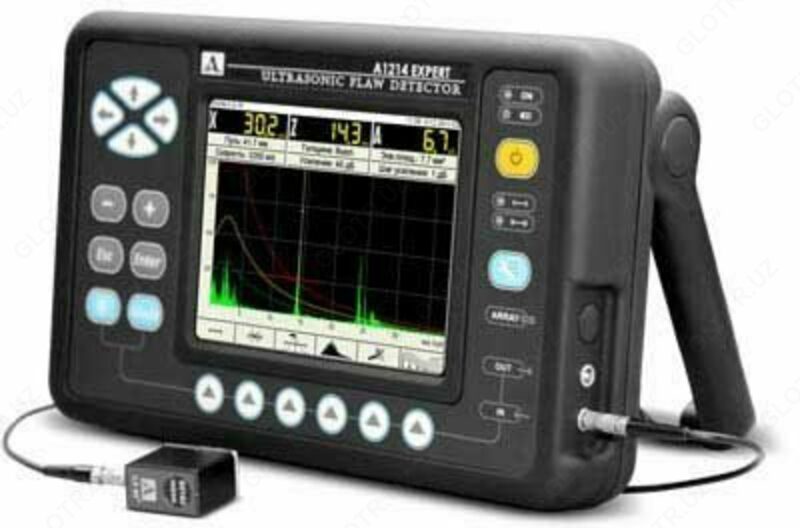

А1214 EXPERT УЛЬТРАЗВУКОВОЙ ДЕФЕКТОСКОП

Дефектоскоп А1214 EXPERT имеет полностью цифровой тракт, поэтому он имеет ряд отличительных функций, присущих только приборам данного типа.

АРД-диаграммы для совмещенных преобразователей позволяют оператору видеть на экране три кривые, которые соответствуют браковочному, контрольному и поисковому уровням контроля. Автоматически производится расчет эквивалентной площади отражателя. Данная функция позволяет оператору отказаться от ручных расчетов эквивалентной площади дефектов и на порядок повысить производительность контроля.

Цифровая ВРЧ обеспечивает регулировку уровня сигнала по произвольной функции, задаваемой 32 узловыми точками. Удаление, установка и изменение узловых точек производится в специальном режиме редакции ВРЧ. Целью настройки ВРЧ является получения на экране дефектоскопа импульсов равной высоты от одинаковых отражателей, расположенных на различной глубине, что позволит корректно оценить размеры дефектов по всей контролируемой толщине объекта контроля.

Сигнал типа RF(радиосигнал) - возможность представления сигнала в недетектированном виде в реальном масштабе времени, что позволяет подробно изучить фазы сигналов, производить контроль на фоне больших структурных помех и разделять сигналы от близкорасположенных отражателей.

Интуитивный интерфейс настройки и работы с прибором

• Быстрый доступ к функциям управления



  В любом режиме работы дефектоскопа в нижней части экрана находиться ассоциативное меню пиктограмм, благодаря которому пользователь получает быстрый доступ к изменению настроек и функций. Пояснительные рисунки рядом с параметрами, названия и схематические обозначения клавиш позволяют быстро освоить работу с дефектоскопом.

• Большая библиотека конфигураций настраиваемых параметров (100 вариантов)

  Настройку под различные ситуации и объекты контроля можно осуществлять в условиях лаборатории, а на объекте просто выбирать из меню нужную конфигурацию по ранее заданному имени. Все настройки сохраняются при выключении прибора.

• Энергонезависимая память на 20000 изображений экрана (А-Сканы с параметрами контроля).



  Отображение сигнала и его характеристик в верхней части экрана в режиме НАСТРОЙКА, позволяет оперативно подстраивать параметры контроля.

• Возможность записи голосовых комментариев к сохраняемым кадрам c помощью беспроводной Bluetooth гарнитуры (2000 вариантов).



  В течение 20 секунд пользователь имеет возможность записать необходимую информацию об объекте контроля с привязкой к кадру сохраненного А-Скана.

• Полуавтоматическая процедура корректировки угла ввода и задержки в призме наклонного преобразователя вследствие его износа.



• Работа с результатами измерений



  Полученные результаты измерений можно передать на внешний компьютер для дальнейшей обработки результатов контроля, документирования в виде эхо-сигналов с параметрами контроля и последующего архивирования. Прием и сохранение данных осуществляется с использованием специализированного программного обеспечения ADM 4, входящего в комплект поставки прибора. Связь с внешним компьютером осуществляется через высокоскоростной USB-порт.







  Параметр	Значение
  Диапазон устанавливаемых номинальных частот ультразвука	от 0,5 до 15,0 МГц
  Отклонение рабочих частот от номинальных	± 10%
  Диапазон настройки на скорость ультразвука в материале	от 500 до 14 999 м/с
  Диапазон перестройки усиления приемника	от 0 до 100 дБ
  Отклонение установки усиления	± 1,0 дБ
  Диапазон измерений глубины залегания дефекта (по стали) с прямыми преобразователями:
  S3568 2.5A0D10CL	от 7 до 6 000 мм
  D1771 4.0A0D12CL	от 2 до 3 000 мм
  Пределы допускаемой абсолютной погрешности измерений глубины залегания дефекта H с прямыми преобразователями	±(0,02H+1,00) мм
  Диапазон измерений глубины залегания дефекта (по стали) с наклонными преобразователями:
  S5182 2.5A65D12CS	от 2 до 1 300 мм
  S5096 5.0A70D6CS	от 2 до 500 мм
  Пределы допускаемой абсолютной погрешности измерений координат дефекта (по стали) с наклонными преобразователями:
  глубины H	±(0,03H+1,00) мм
  дальности по поверхности L	±(0,03L+1,00) мм
  Диапазон измерений временных интервалов на частоте 2,5 МГц	от 0 до 1 900 мкс
  Пределы допускаемой абсолютной погрешности измерений временных интервалов Тизм	±(0,1+0,0001Тизм) мкс
  Источник питания	аккумулятор
  Номинальное значение напряжения питания	11,1 В
  Время непрерывной работы от аккумулятора при нормальных климатических условиях, не менее:	18 ч
  Диапазон рабочих температур	от -30 до +55ºC
  Тип дисплея цветной	TFT
  Разрешение дисплея	640 х 480
  Габаритные размеры электронного блока:	260 х 166 х 80 мм
  Масса с аккумулятором:	1,8 кг

  Комплект:

  Наименование	Код
  А1214 EXPERT - электронный блок УЗ дефектоскопа со съёмным аккумулятором	1117
  Кабель LEMO-LEMO двойной 1,2 м	1211
  Кабель LEMO-LEMO одинарный 1,2 м	1213
  Преобразователь D1771 4.0A0D12CL	1450
  Преобразователь S3568 2.5A0D10CL	1462
  Преобразователь S5182 2.5A65D12CS	1434
  Преобразователь S5096 5.0A70D6CS	1443
  Сетевой адаптер с кабелем 220 В - 15 В	1829
  Кабель USB A - Micro B	1222
  Компакт-диск с документацией и ПО	1511
  Калибровочный образец V2/25	1314
  Чехол E14	1619
  Гель УЗ -30°C...+100°C, 0,1 кг	1915
  Сумка Е14
