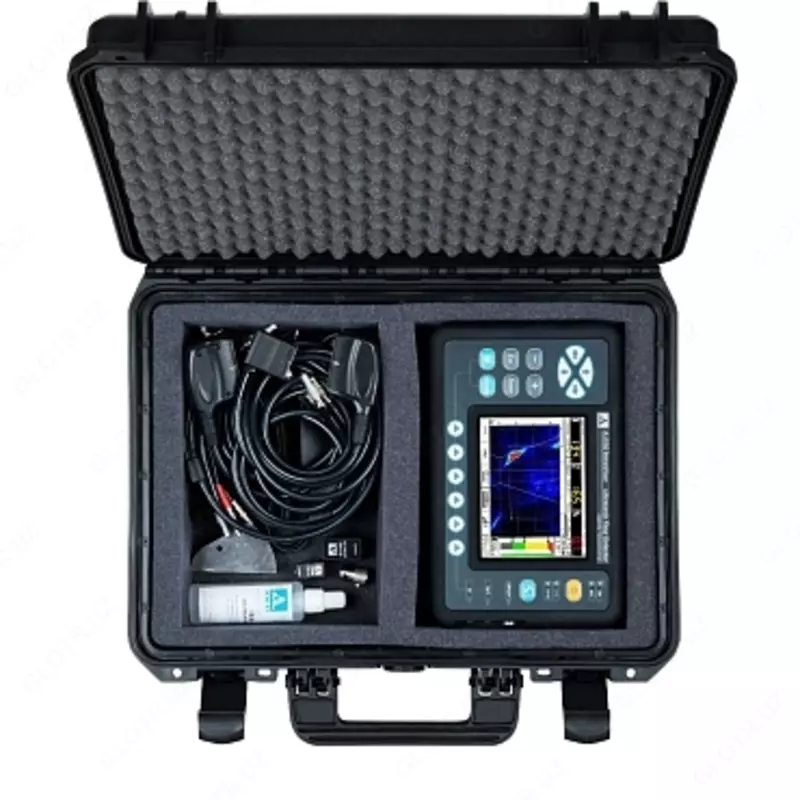

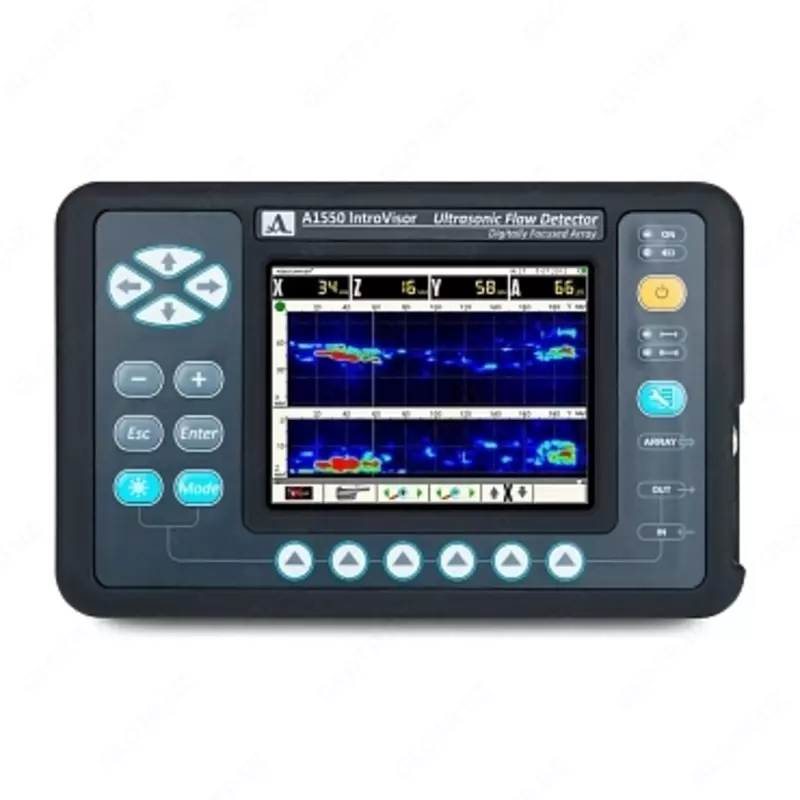

А1550 IntroVisor - высокочастотный ультразвуковой томограф

Характеристики А1550 IntroVisor

Параметр	Значение
Диапазон устанавливаемых скоростей ультразвука	1 000 – 10 000 м/с
Рабочие частоты преобразователей	1 – 10 МГц
Отклонение рабочих частот от номинальных	± 10%
Пределы допускаемой абсолютной погрешности измерения глубины дефекта H с прямым преобразователем	±(0,01H+0,2) мм
Диапазоны измерения координат дефекта (по стали) наклонным преобразователем 65°:
- глубины H	3 - 1300 мм
- дальности по поверхности L	5 - 2800 мм
Пределы допускаемой абсолютной погрешности измерения координат дефекта с наклонным преобразователем 65°:
Отклонение рабочих частот от номинальных	±(0,03H+1) мм
- дальности по поверхности L	±(0,03L+1) мм
Диапазоны измерения координат дефекта (по стали) с наклонным преобразователем 70°:
- глубины H	3 - 500 мм
- дальности по поверхности L	7 - 1400 мм
Пределы допускаемой абсолютной погрешности измерения координат дефекта с наклонным преобразователем 70°:
- глубины H	±(0,03H+1) мм
- дальности по поверхности L	±(0,03L+1) мм
Диапазон перестройки калиброванного усилителя	0 - 100 дБ
Пределы допускаемой основной абсолютной погрешности измерения отношений амплитуд сигналов на входе приемника	± 0,5 дБ
Источник питания	Аккумуляторный блок
Номинальное значение напряжения аккумуляторного блока	11,2 В
Время непрерывной работы от аккумуляторного блока при нормальных климатических условиях, не менее	8 ч
Габаритные размеры электронного блока, не более	260х165х85 мм
Масса электронного блока, не более	1,9 кг
Средняя наработка на отказ	30 000 ч
Средний срок службы, не менее	8 лет
Условия эксплуатации:
- температура воздуха	от -10 до +55 ºC
- относительная влажность воздуха при температуре плюс 35 °С, не выше	95 %

Режим томографа:

Параметр	Значение
Размер томограммы	256 х 256
Шаг реконструкции томограммы	0,1 - 2,0 мм
Номинальные рабочие частоты ультразвука	1,0; 1,8; 2,5; 4,0; 5,0; 7,5; 10,0 МГц
Диапазон перестройки скорости ультразвука	1 000 – 10 000 м/с
Диапазон перестройки усиления	0 - 100 дБ
Шаг перестройки усиления	1, 6, 10 дБ
Пределы допускаемой основной абсолютной погрешности измерения глубины дефекта H с антенной решеткой продольных волн	±(0,03H+1)мм
Пределы допускаемой основной абсолютной погрешности измерения координат дефекта с антенной решеткой поперечных волн
глубины H	±(0,03H+1)мм
дальности по поверхности L	±(0,03L+1)мм
