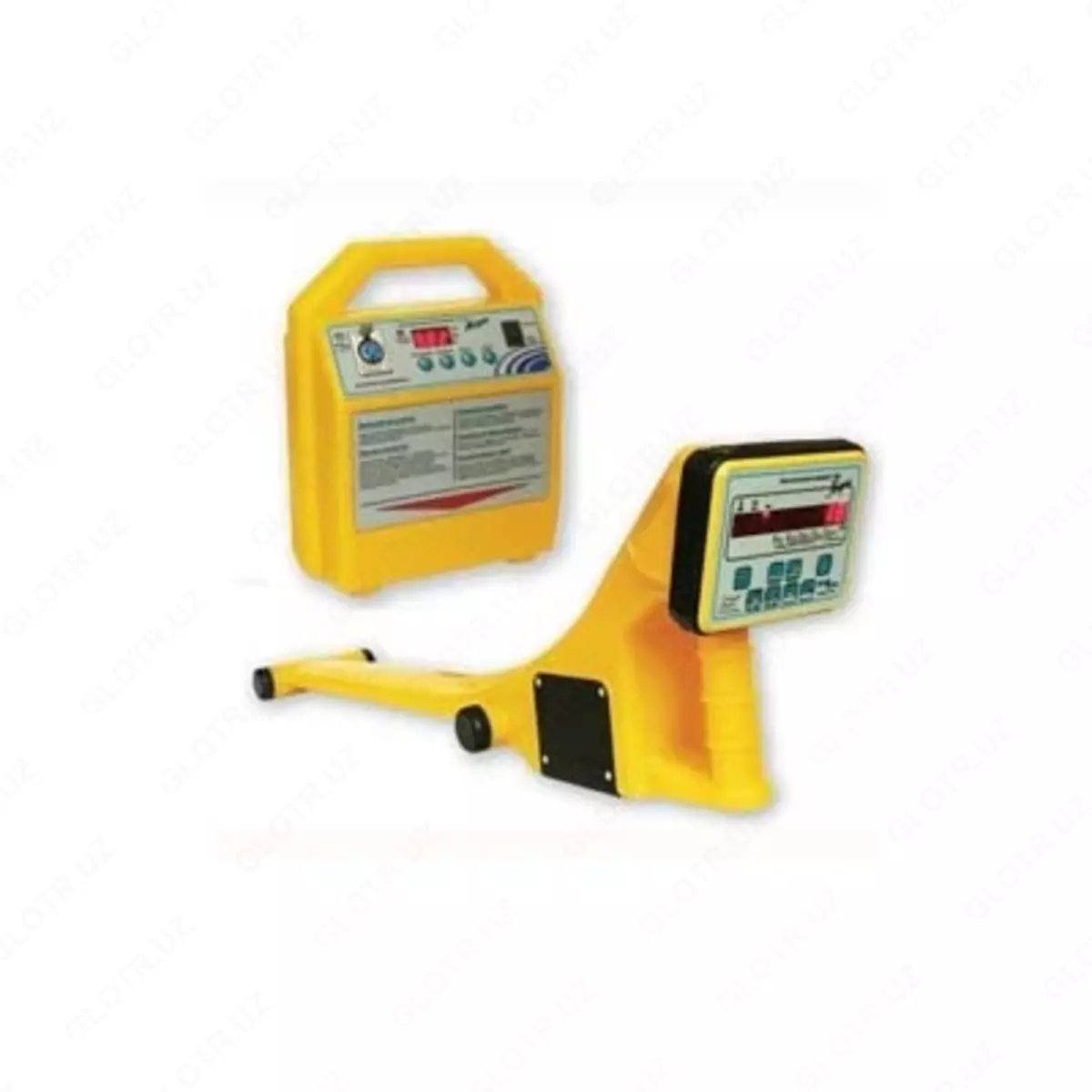

Абрис 24.40 — комплект трассопоисковый с генератором ТГ-24.40 и приемником ТМ-8

В наличии Код: P-0935261

от 100 000 сум / шт.

Показать телефон Позвонить Написать Написать

Описание

Описание комплекта трассопоискового Абрис 24.40:

Комплект трассопоисковый Абрис 24.40 состоит из приемника ТМ-8 и генератора ТГ-24.40.

Назначение приемника трассопоискового (cо светодиодным индикатором) ТМ-8:

Трассопоисковый приемник многочастотный ТМ-8 предназначен для определения положения и глубины залегания подземных металлических трубопроводов и кабелей. Приемник может использоваться как в составе комплекта «Абрис» (совместно с генератором ТГ-ХХ), так и автономно - для обнаружения коммуникаций в пассивном режиме.

Особенности приемника трассопоискового (cо светодиодным индикатором) ТМ-8:
- Определение положения подземных коммуникаций;
- Прямой цифровой отсчет глубины залегания подземной коммуникации;
- Прямое цифровое измерение величины тока (совместно с генератором ТГ-ХХ);
- Определение типа подземной коммуникации (труба – кабель).
Назначение генератора трассопоискового ТГ-24.40:

Генератор трассопоисковый ТГ-24.40 предназначен для наведения тока заданной частоты в подземных металлических трубопроводах или кабелях и может использоваться совместно с приемниками типа Абрис ТМ-8, ТМ-9, Оникс ТМ-2 для определения конфигурации подземной трассы и глубины ее залегания.

Генератор может использоваться с трассопоисковым приемником стороннего производителя при установке совместимых рабочих частот.

Особенности генератора трассопоискового ТГ-24.40:

Генератор ТГ-24.40 может работать в одном из двух режимов:
1. Режим стабилизации мощности предназначенный для поиска подземных коммуникаций;
2. Режим стабилизации тока предназначенный для диагностики состояния изоляционного покрытия подземных трубопроводов.
Обнаружение подземных коммуникаций производится индукционным методом, основанным на регистрации Э-М поля вдоль проводника с током.

Для определения местоположения коммуникации необходимо наличие в ней тока определенной частоты, совпадающей с частотой настройки трассопоискового приемника.

Ток нужной частоты может быть наведен при помощи генератора трассопоискового контактным или бесконтактным методом. Поиск коммуникации производится приемником с поверхности земли, а место с максимальным уровнем сигнала соответствует оси трассы.

Технические характеристики комплекта трассопоискового с генератором ТГ-24.40 и приемником ТМ-8 Абрис 24.40:

Параметр	Значения
Приемник трассопоисковый ТМ-8
Рабочие частоты пассивные	50, 100, 15-24 кГц
Рабочие частоты активные	1450, 9820 Гц
Максимальная измеряемая глубина	до 10 м
Максимальная глубина обнаружения	до 25 м
Максимальное удаление от генератора	до 5 км
Время непрерывной работы без звука	до 50 часов
Питание	2 элемента D
Габариты	720 x 110 x 150 мм
Вес прибора без чехла	1700 г
Генератор трассопоисковый ТГ-24.40
Встроенный источник питания	Аккумуляторная батарея 19В -10 А*ч
Напряжение питания генератора внешнее, В	Постоянное напряжение 11…24 В
В режиме стабилизации мощности: - выходная мощность, от встроенного аккумулятора, Ватт - выходная мощность, от блока питания или внешнего аккумулятора, Ватт	3; 6; 12; 24 Вт До 30 Вт
