ADS-3025 — одноканальный USB осциллограф-приставка

ADS-3025 — одноканальный USB осциллограф-приставка - от 1 000 сум

ADS-3025 — одноканальный USB осциллограф-приставка

В наличии Код: P-0721748

от 1 000 сум / шт.

Связаться с продавцом

Описание

Описание одноканального осциллографа - приставки ADS-3025:

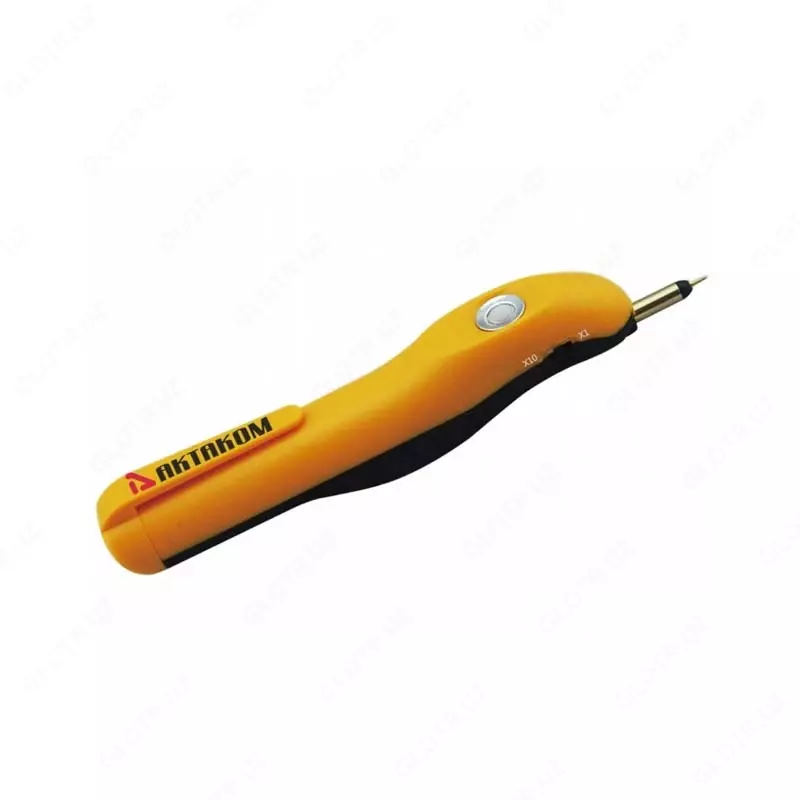

Осциллограф цифровой ADS-3025 - это первый цифровой USB осциллограф "карандашного" типа. Осциллограф ADS-3025 имеет полосу пропускания 25 МГц при частоте дискретизации до 100 Мвыб/сек. Прибор отличают компактные размеры, русифицированное программное обеспечение, настраиваемый TrackBall для удобного управления.

Особенности одноканального осциллографа - приставки ADS-3025:
- Карандашный тип;
- 1 канал;
- Полоса пропускания 25 МГц;
- Разрешение 8 бит;
- 18 автоизмерений;
- FFT;
- Регистратор;
- Интерфейс USB 2.0;
- Питание от USB;
- Русское меню.

Технические характеристики одноканального осциллографа - приставки ADS-3025:

Параметр		Значение
Полоса пропускания		25 MГц
Количество каналов		1
Регистрация	Режим	Обычный, пиковый детектор, усреднение
Регистрация	Максимальная дискретизация (реальное время)	100 Mвыб/сек
Вход	Связь по входу	закрытый, открытый, земля
	Входной импеданс	1 MΩ±2% в параллель 20 пФ±5 пФ
	Учет ослабления пробников	1X, 10X
	Максимальное входное напряжение	50 Вп-п (DC + AC пик-пик)
Параметры горизонтальной системы	Интерполяция	(sin x)/x
	Глубина записи	5К точек
	Коэффициент развертки	5 нс/дел ~ 100 с/дел, с шагом 1~2~5
Параметры вертикальной системы	АЦП	8 бит
	Вертикальное отклонение	5 мВ/дел ~ 5 В/дел
	Полоса пропускания для аналогового периодического сигнала	25 МГц
	Полоса пропускания для однократного сигнала	Полный диапазон
	Низкочастотный предел	≥5 Гц (на входе, закрытый вход, -3dB)
	Время нарастания	≤14 нс (типичное)
	Погрешность коэффициент усиления	±3%
Измерения	Курсорные	ΔV, ΔT и 1/ΔT между курсорами
	Автоматические	Vpp, Vmax, Vmin, Vtop, Vbase, Vamp, Vavg, Vrms, Overshoot, Preshoot, Freq, Period, Rise Time, Fall Time, +Width, -Width, +Duty, -Duty
	Математические операции	FFT 4 окна (Hanning, Hamming, Blackman, Rectangle)
Система запуска	Режим запуска	Однократный, обычный, авто
	Тип запуска	Запуск по фронту, запуск по длительности импульса, запуск по скорости нарастания
	Диапазон установки уровня запуска	±5 делений от центра экрана
Покадровый регистратор	Режимы	запись, воспроизведение
	Количество кадров	1 ~ 100 000 кадров
	Интервал	10 мс ~ 100 000 мс, с шагом 1~2~5
	Формат записи	*.cap
Режим растяжки	Ширина окна	5 нс ~ 100 с, с шагом 1~2~5
Режим растяжки	Задание окна	Курсорами, цифровая форма
Дополнительные функции		режим "Годен - Не годен"
Режим "Годен - Не годен"	Задание маски по горизонтали	± 10 делений
	Задание маски по вертикали	± 5 делений
	Статус прохода	однократный с остановкой, цикличный
Формат сохранения файлов		текстовый (.txt), табличный (.csv), Excel (.xls), данные (.bin), изображение (*.png), сохранение объектов (8 ячеек)
Интерфейс		USB 2.0
Питание		от USB порта (5 В/300 мА)
Потребляемая мощность		менее 1,5 Вт
Габаритные размеры		150 мм × 20 мм × 18 мм (ДВГ)
Вес		около 27 г
