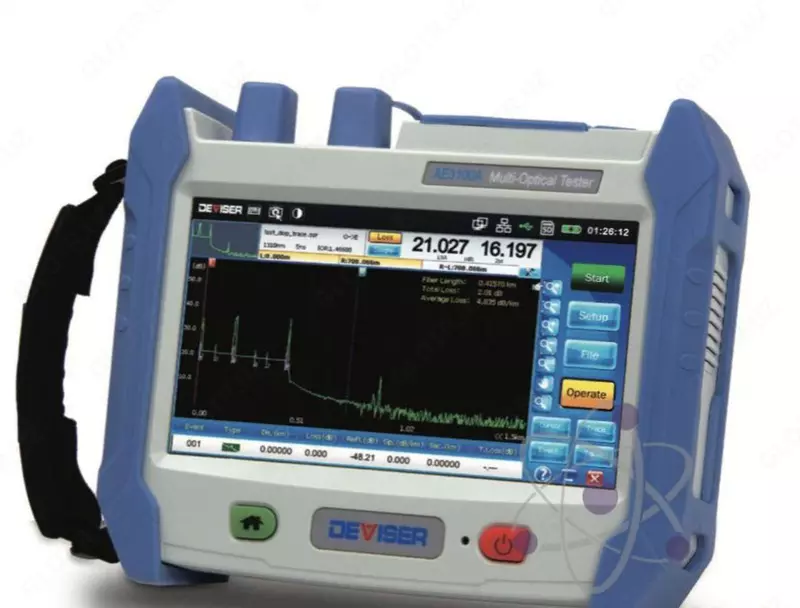

AE3100 A/B/C/D/E/F — Оптические рефлектометры Deviser

Код: P-0891484 Данного товара сейчас нет в наличии. Вы можете отправить заявку продавцу чтобы быть в курсе о поступлении товара.

Показать телефон Позвонить Написать Написать

Описание

Портативные оптические рефлектометры серии AE3100 A/B/C/D/E/F являются отличными инструментами для измерения характеристик сетей FTTx (длины, затухания, расстояния до повреждения, возвратных потерь (ORL) и др.) Результаты, получаемые этими устройствами, используются при проектировании, монтаже и обслуживании сетей.

Функции

измерение длины линии,
измерение расстояния до места повреждения,
измерение возвратных потерь, потерь на сращиваниях и коннекторах, суммарных потерь,
измерение оптической мощности,
получение рефлектограмм,
визуальный поиск неисправностей.

Особенности

уверенная работа на коротких расстояниях (мёртвая зона по событию 0,8 м, по затуханию 3 м),
широкий динамический диапазон (от 28 до 45 дБ в зависимости от модели),
минимальное разрешение 5 см,
максимальное расстояние 400 км,
отображение результатов в табличном, графическом видах и в виде перечня событий,
микроскоп и специальное приложение FiberSpot для обнаружения загрязнений торца оптоволокна (опция),
память на 80 000 записей.

Модель AE3100		А	В	С	D	E	F
Длина волны, нм		1310±20 / 1550±20	1310±20 / 1550±20	1310±20 / 1550±20	1310±20 / 1550±20	1310±20 / 1550±20	1310±20 / 1550±20
Динамический диапазон, дБ		30 / 28	34 / 32	36 / 34	40 / 38	43 / 41	45 / 43
Мёртвая зона по событию, м		≤ 1,5	≤ 1,0	≤ 0,8	≤ 0,8	≤ 0,8	≤ 0,8
Мёртвая зона по затуханию, м		≤ 5	≤ 5	≤ 4	≤ 3	≤ 3	≤ 3
Диапазон расстояний, км		0,1, 0,4, 1,5, 3, 6, 12, 25, 50, 100, 200, 400
Разрешение по расстоянию		От 10 см до 12,8 м	От 10 см до 12,8 м	От 5 см до 12,8 м	От 5 см до 12,8 м	От 5 см до 12,8 м	От 5 см до 12,8 м
Погрешность измерения расстояния		±(0,005% от изм. зн.+0,75 м + разрешение)		±(0,001% от изм. зн.+0,75 м + разрешение)
Порог обнаружения потерь, дБ		0,001	0,001	0,001	0,001	0,001	0,001
Разрешение по потерям, дБ		0,001	0,001	0,001	0,001	0,001	0,001
Ширина импульсов		3 нс, 5 нс, 10 нс, 30 нс, 50 нс, 100 нс, 200 нс, 500 нс, 1 мкс, 2 мкс, 5 мкс, 10 мкс, 20 мкс
Диапазон времени измерения		От 5 с до 5 мин, в режиме реального времени

Измеритель оптической мощности	Калибр. дл. волны (λ), нм	1310 / 1550
	Рабочая дл.волны (λ), нм	850 / 980 / 1300 / 1310 / 1490 / 1550 /1610
	Диапазон измерения, дБм	От -70 до 10 или от -50 до 26
	Разрешение, дБ	±0,17
Лазерный источник излучения	Длина волны, нм	1310 / 1550
	Выходная мощность, дБм	> -11		> -4
	Режимы	CW / 1 кГц / 2 кГц / 1 кГц + вспышка / 2 кГц + вспышка
Визуальный дефектоскоп	Длина волны, нм	650±10
	Мощность, мВт	1 мВт
	Соответствие стандартам	Класс безопасности II
Приложение FiberPath™		Опция
Микроскоп USB FiberSpot		Опция
Удалённое управление		Требуется ПО SYNCOR

Дисплей		7” сенсорный дисплей, 800х480
Интерфейсы		USB 2 шт., RJ45 (10M/ 100M), слот для SD-карт
Источник питания		От 100 до 240 В, 50/60 Гц; 12 В постоянного тока
Аккумулятор		7,4 В /5300 мАч литий-ионный
Рабочие условия		От -10 до +50 °С, о. в. от 0 до 95 % без конденсации
Габаритные размеры (д х ш х в), мм		206 х 171 х 75
Масса, кг		Не более 2
