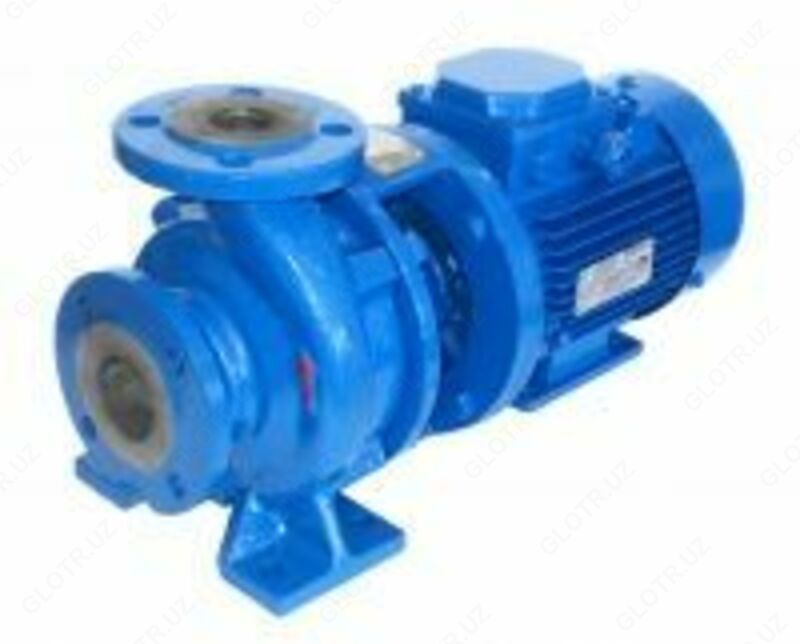

Агрегат КМ 100-80-160-т 7,5 кВт. 3000 об/мин

КМ 50-32-125а-С-У 3.1 ТУ 3631-216-05747979-2003, где :

• КМ – консольный моноблочный;
• 50 – условный диаметр всасывающего  патрубка, мм;
• 32 – условный диаметр выходного патрубка; мм;
• 125 – условный диаметр рабочего колеса; мм
• а - индекс обточки рабочего колеса (а, б, в - уменьшенный диаметр рабочего колеса);
• С– тип уплотнения :  Т - торцовое уплотнение вала, С - сальниковое уплотнение вала;
• У – климатическое исполнение;
• 3.1 – категория размещения.

Конструктивные особенности

Электронасос КМ состоит из центробежного насоса и фланцевого электродвигателя с удлиненным концом вала. Направление вращения вала – по часовой стрелке, если смотреть со стороны электродвигателя. Стрелка, указывающая направление вращения, расположена на корпусе насоса.

Корпус насоса представляет собой чугунную отливку, в которой выполнены входной и выходной патрубки, спиральная камера и опорные лапы. Корпус насоса соединяется с фланцем электродвигателя с помощью фонаря.

Рабочее колесо представляет собой отливку из чугуна и закреплено на валу шпонкой и винтом или гайкой.

Уплотнение вала – одинарная мягкая сальниковая набивка или торцовое уплотнение. Для предотвращения износа вала под сальниковой набивкой на валу имеется защитная втулка.
