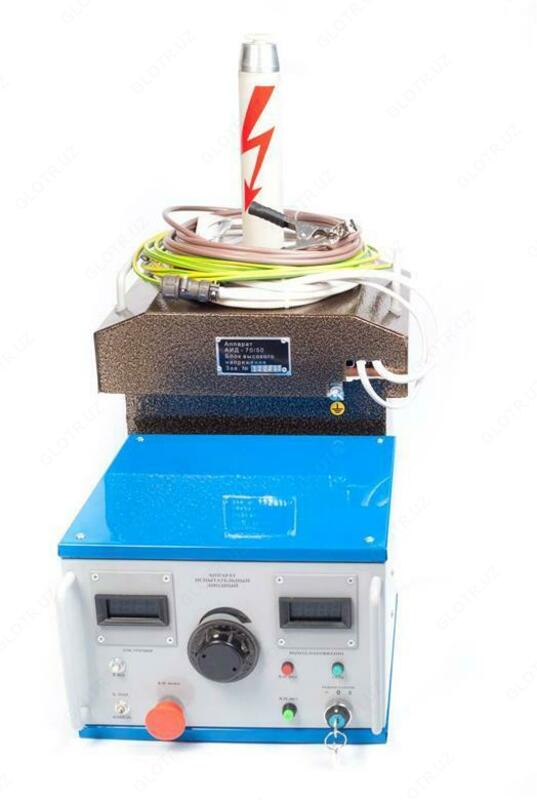

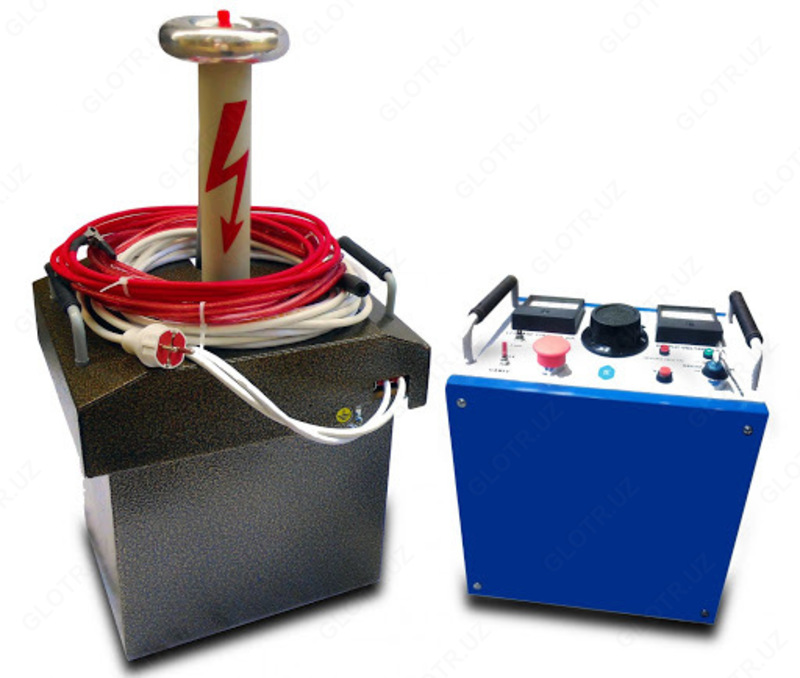

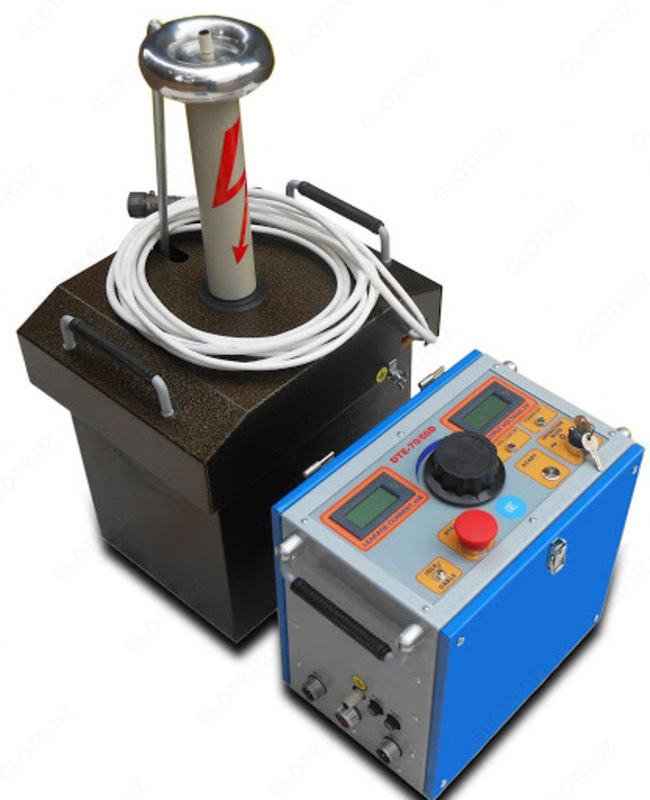

АИД -70/50 или АППАРАТ ИСПЫТАТЕЛЬНЫЙ ДИОДНЫЙ DTE – 70/50

1.1         АИД DTE-70/50  или  Аппарат испытательный высоковольтный АИД DTE-70/50 (в дальнейшем по тексту – аппарат) предназначен для испытания изоляции силовых высоковольтных электрических кабелей выпрямленным электрическим напряжением величиной амплитудного значения до 70кВ, для проверки кабельной оболочки;

1.2     АИД DTE-70/50  или  для испытания твердых диэлектриков синусоидальным электрическим напряжением, промышленной частоты, величиной действующего значения до 50кВ, например, высоковольтных элементов распределительных устройств;

1.3       АИД DTE-70/50  или   для лабораторных и исследовательских работ.

Аппарат рассчитан для эксплуатации как в комплекте передвижных электролабораторий, так и стационарно в помещениях, при рабочих значениях температуры воздуха от минус 10° С до плюс 40° С, относительной влажности до 85 % при температуре плюс 20° С и атмосферном давлении 84,0 – 106,7 кПа, (630 – 800 мм. рт. ст.).

1.     Напряжение питающей сети переменного тока,В……… 220±10%(50…60Гц).

2.     Максимальный потребляемый ток, А, не более………………………………….. 10.

3.     Максимальная активная потребляемая мощность,ВА …………………………..2,5

4.     Температура окружающей среды ………………………………………….. -10…+45 °C.

5.     Температура хранения …………………………………………………………… -20...+45 °C.

6.     Относительная влажность воздуха при температуре +25˚С, %,

не более …………………………………………………………………………………………………. 85.

7.     Атмосферное давление, мм. рт. ст……………………………………… от 630 до 800.

8.     Вес блока управления, кг. не более ……………………………………………………… 14.

9.     Вес блока высоковольтного, кг. не более …………………………………………. 42,5.

10.                      Габаритные размеры блока управления, мм. не более ……… 315×220×366

11.                      Габаритные размеры блока высоковольтного, мм. не более-360×670×300

12.                      Режим работы длительный, не менее ………………………………………….. 30мин.

13.                      Средний срок службы, лет ……………………………………………………………………. 10.

Выходное напряжение:

14.                      Максимальное действующее значение напряжения в режиме работы переменного напряжения промышленной частоты, (кВ.) ……………………  50.

15.                      Максимальное амплитудное значение напряжения в режиме работы постоянного выпрямленного напряжения, (кВ.) ……………………………………70.

16.                      Точность измерения выходного напряжения, (%) ………………………………… 3.

17.                      Разрешение измерения выходного напряжения, (В.) ………………………. 100.

Выходной ток:

18.                      Максимальный ток, в режиме работы переменного напряжения промышленной частоты продолжительностью до 5минут, действующее значение, (мА)–45.

19.                      Максимальный ток, в режиме работы постоянного выпрямленного напряжения продолжительностью до 5минут, амплитудное значение, (мА)-14,5.

20.                      Точность измерения выходного тока по переменному и постоянному напряжению, (%) …………………………………   ………………………………………………. 3.

21.                     Разрешение измерения выходного тока, (мА.) ………………………………….. 0,1.

КОМПЛЕКТ ПОСТАВКИ
