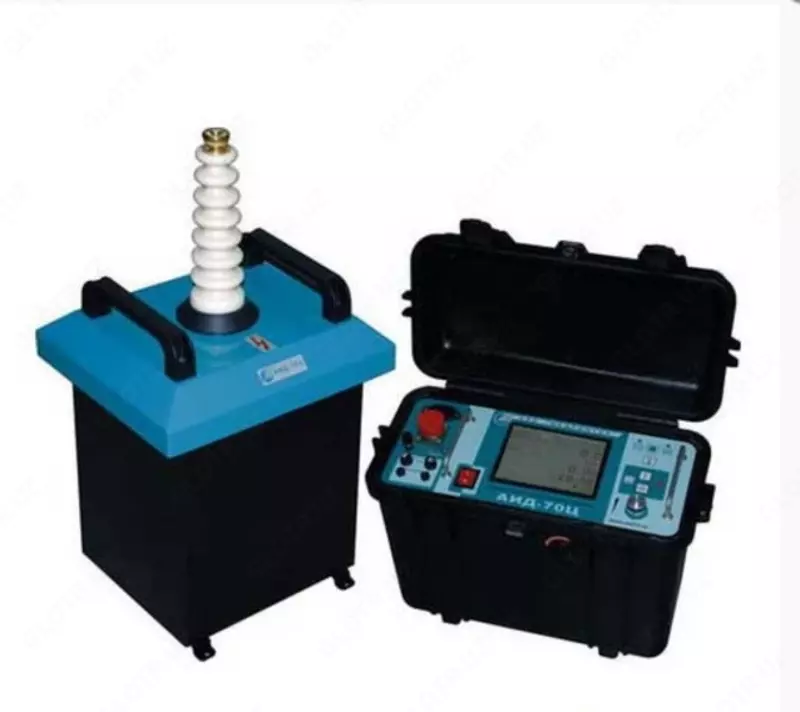

АИД-70Ц — аппарат испытания диэлектриков цифровой

Технические характеристики аппарата испытания диэлектриков АИД-70Ц:

Параметр	Значение
Диапазон регулирования постоянного напряжения	2 - 70 кВ с шагом 0,3 кВ
Диапазон регулирования переменного напряжения	2 - 50 кВ с шагом 0,2 кВ
Допускаемая относительная погрешность измерения постоянного напряжения в диапазоне от 10 до 70 кВ	не превышает ± 3 %
Допускаемая относительная погрешность измерения переменного напряжения в диапазоне от 10 до 50 кВ	не превышает ± 3 %
Минимальное выходное напряжение аппарата (определяется конструктивными особенностями автотрансформатора, установленного в пульте управления)	(1 ± 1) кВ
Амплитуда пульсации испытательного напряжения постоянного тока	не более 3 %
Коэффициент несинусоидальности испытательного напряжения переменного тока	не более 5 %
Максимальный рабочий постоянный ток аппарата (амплитудное значение) в диапазоне напряжений от 2 до 60 кВ	10 мА
Максимальный рабочий постоянный ток аппарата (амплитудное значение) в диапазоне напряжений от 60 до 70 кВ	5 мА
Измерение силы постоянного тока на основном диапазоне измерения 1-10 мА	с шагом 0,1 мА
Измерение силы постоянного тока на дополнительном диапазоне измерения 0,1-1 мА	с шагом 0,01 мА
Максимальная выходная мощность аппарата	0,6 кВ·А
Максимальное время работы аппарата в режиме постоянного тока	10 мин
Минимальное время выключенного состояния аппарата	5 мин
Максимальный рабочий переменный ток аппарата (действующее значение) в диапазоне от 2 до 40 кВ	50 мА
Максимальный рабочий переменный ток аппарата (действующее значение) в диапазоне от 40 до 50 кВ	20 мА
Измерение силы переменного тока на основном диапазоне измерения 5-50 мА	с шагом 0,1 мА
Измерение силы переменного тока на дополнительном диапазоне измерения 0,5-5 мА	с шагом 0,01 мА
Максимальное время работы аппарата в режиме переменного тока при мощности, подаваемой в нагрузку	от 1,8 до 2,0 кВт - 1 мин
	от 1,5 до 1,8 кВт - 5 мин
	от 1,0 до 1,5 кВт - 10 мин
