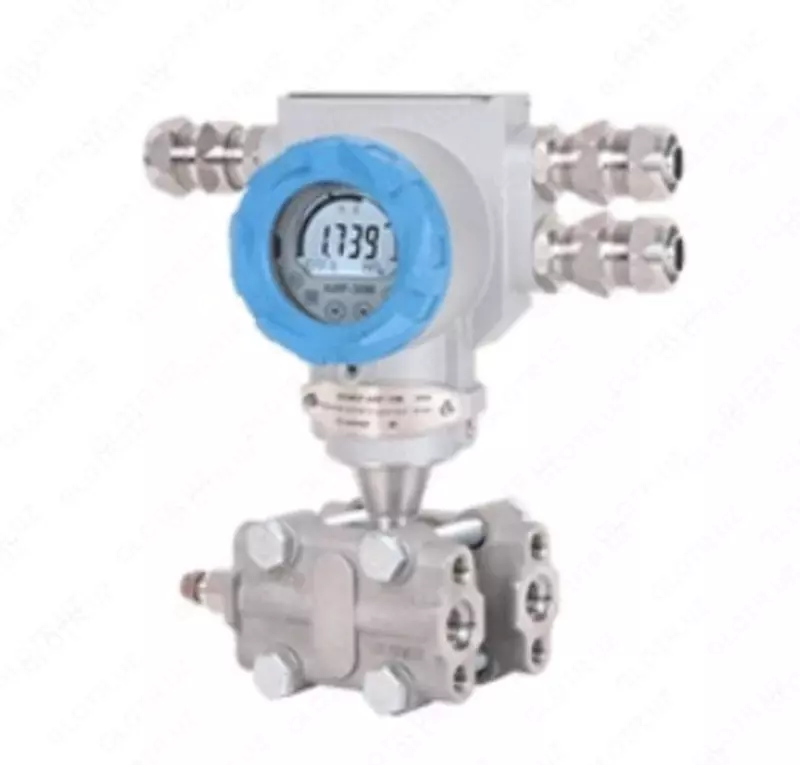

АИР-30М датчик давления

АИР-30М — датчик давления (преобразователь) нового поколения — обновленная версия интеллектуального прибора ЭЛЕМЕР-АИР-30, прошедшая глубокую модернизацию, с расширенными функциональными возможностями и русскоязычным меню. АИР-30М осуществляет функцию сигнализации и автоматического регулирования контролируемых параметров с помощью двух типов реле: электромагнитных (двустабильных) и оптореле.

Датчики давления ЭЛЕМЕР-АИР-30 М предназначены для непрерывного преобразования в унифицированный токовый выходной сигнал или в сигнал напряжения постоянного тока, а также в цифровой сигнал в стандартах протокола HART или FOUNDATION fieldbus входных измеряемых величин.

Преимущества модернизированного ЭЛЕМЕР-АИР-30М

— Высокие метрологические характеристики, основная приведенная погрешность от ±0,075%;
— 2 типа применяемых корпусов для обеспечения максимального удобства пользования, в том числе и обеспечения возможности выбора до 3 кабельных вводов для оптимизации электрического подключения приборов;
— сенсорная герметичная клавиатура обеспечивает возможность управления прибором и непосредственно на технологической позиции во взрывоопасных зонах;
— цифровые протоколы передачи измерительной информации HART и Fieldbus, а также возможность формирования выходного сигнала по напряжению в диапазоне 1…5 В;
— обновленное интуитивно понятное меню управления прибором на русском языке;
— расширенный диапазон температур внешней среды от -55 до +80°С позволяет применять приборы без укрытия и дополнительного обогрева;
— высокая степень защищенности от проникновения влаги и пыли с кодом IP67;
— двустабильные (поляризованные) электромагнитные реле с параметрами ~250 В х 3 А, не требующие дополнительного питания и расширенными возможностями настройки логики срабатывания;
— жидкокристаллический цифро-графический индикатор с яркой подсветкой, обеспечивающий наглядность измерительной информации
широкий выбор материалов мембран, присоединительных фланцев и штуцеров для измерения давления в агрессивных средах, а также возможность заказа приборов с установленными разделителями сред;

Датчики оснащены современными тензорезистивными сенсорами. Тензорезистивные сенсоры по технологии КНК имеют высокую перегрузочную способность до 1500% от верхнего предела измерений.

Прибор имеет не только очень широкие диапазоны измерений (например, для избыточного давления от 0,025 кПа до 60 МПа), но и возможность перенастройки диапазонов с коэффициентом до 1:100. Это позволяет производить высокоточные измерения со значениями основной погрешности от 0,075%.

Преобразователи давления ЭЛЕМЕР-АИР-30-М оснащаются следующими выходными сигналами: унифицированный токовый 4…20 мА, комбинированный 4…20 / 0…5 мA, сигналы по напряжению постоянного тока 0,8…3,2, 0,5…4,5, 1…5 В. Со всеми перечисленными аналоговыми сигналами преобразователи всегда имеют цифровой сигнал под протоколом HART. Для интеграции в современные системы АСУ ТП преобразователи ЭЛЕМЕР-АИР-30М могут оснащаться цифровым сигналом под протоколом FOUNDATION fieldbus.

Датчики оснащены многофункциональным 4-разрядным ЖК-индикатором с подсветкой, графической шкалой и дополнительным полем для цифрового отображения уставок. Датчики имеют модульную структуру: модуль сенсора и модуль электроники. Все модули одного вида взаимозаменяемы. Это обеспечивает высокую ремонтопригодность датчика. Все датчики защищены паролем от несанкционированного доступа. Настройка параметров датчика осуществляется с помощью наружной или внутренней клавиатуры или по HART-протоколу или протоколу FOUNDATION fieldbus.

Встроенные устройства сигнализации и регулирования (2 электромагнитных поляризованных (двустабильных) реле или оптореле существенно упрощает использование и интеграцию приборов в системах АСУ ТП. В приборе ЭЛЕМЕР-АИР-30М реализована функция извлечения квадратного корня.
