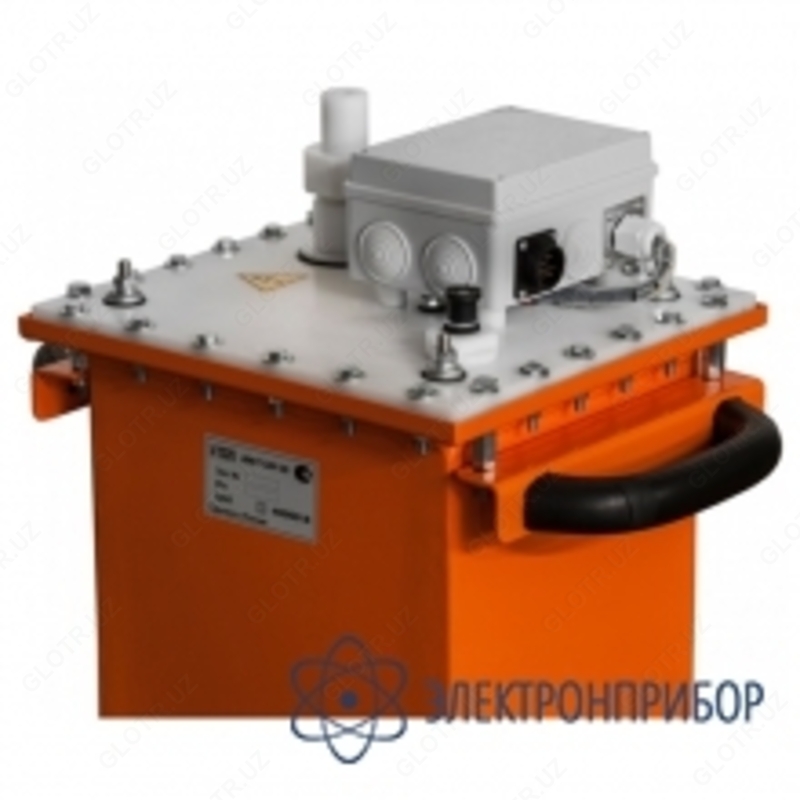

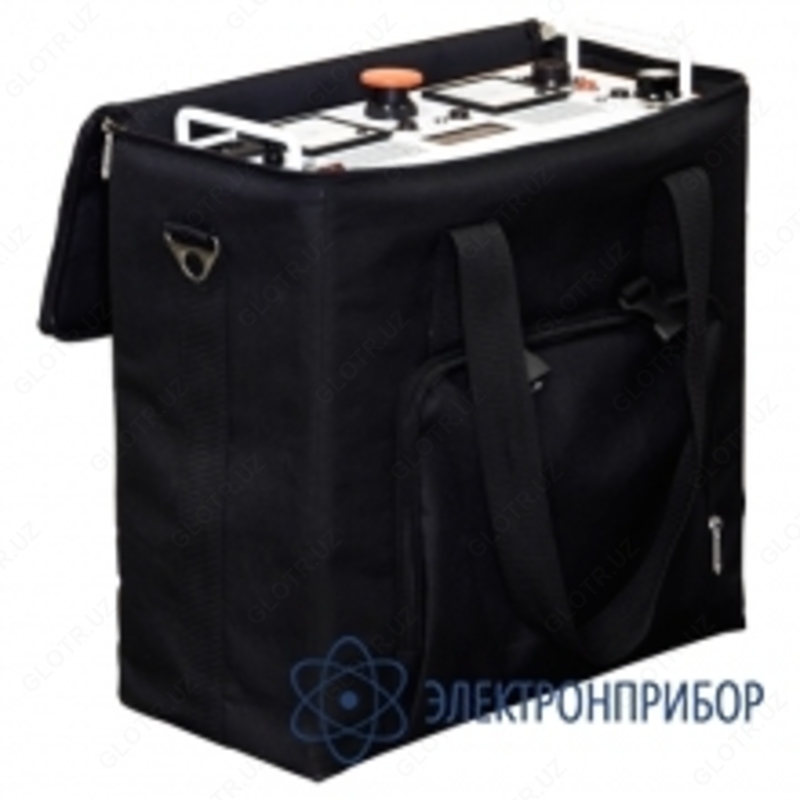

АИСТ СНЧ 36 — высоковольтная установка для испытания кабелей из сшитого полиэтилена

Назначение высоковольтной установки для испытания кабелей из сшитого полиэтилена (СПЭ) АИСТ СНЧ 36:

Высоковольтная установка АИСТ СНЧ 36 предназначена для испытания кабельных линий с изоляцией из сшитого полиэтилена (СПЭ) напряжением сверхнизкой частоты (СНЧ, VLF) и испытания повышеным постоянным напряжением до 36 кВ.

Высоковольтная установка для испытания кабелей из сшитого полиэтилена (СПЭ) АИСТ СНЧ 36 обеспечивает следующие режимы работы:

• испытания переменным напряжением сверхнизкой частоты (СНЧ, VLF);
• испытания постоянным напряжением.

Высоковольтная установка для испытания кабелей с изоляцией из сшитого полиэтилена (СПЭ) АИСТ СНЧ 36 обеспечивает следующие режимы работы:

• режим проведения испытаний на переменном напряжении сверхнизкой частоты;
• ручной режим проведения испытаний на постоянном напряжении;
• автоматический режим проведения испытаний на постоянном напряжении;
• режим настройки параметров испытаний.

Высоковольтная установка для испытания кабелей с изоляцией из сшитого полиэтилена (СПЭ) АИСТ СНЧ 36 обеспечивает настройку следующих параметров испытаний:

• амплитудное значение выходного испытательного напряжения, в диапазоне от 2 до 36 кВ, с шагом 1кВ;
• среднее значение тока отключения, в диапазоне от 1 до 15мА для постоянного тока, с шагом 1мА;
• время выдержки установленного выходного испытательного напряжения, в диапазоне от 5 с до 99 мин, выбираемого из последовательности – 5с, 10с, 15с, 20с, 25с, 30с, 35с, 40с, 45с, 50с, 1 мин и далее до 99 мин с шагом 1мин.

Высоковольтная установка для испытания кабелей с изоляцией из сшитого полиэтилена (СПЭ) АИСТ СНЧ 36 обеспечивает запоминание значений напряжения и тока, при которых произошел пробой изоляции.

Высоковольтная установка для испытания кабелей с изоляцией из сшитого полиэтилена (СПЭ) АИСТ СНЧ 36 обеспечивает индикацию:

• готовности установки к включению выходного испытательного напряжения;
• выбранного рода (сверхнизкой частоты или постоянного) выходного испытательного напряжения;
• выбранного режима работы;
• заданных параметров испытаний и продолжительность включения выходного испытательного напряжения;
• включения выходного испытательного напряжения;
• амплитудного или действующего значения выходного напряжения в кВ с помощью стрелочного прибора;
• значение амплитуды выходного напряжения в кВ, с помощью цифрового индикатора;
• среднего значения выходного тока в мА, с помощью стрелочного прибора;
• среднего значения выходного тока в мА, с помощью цифрового индикатора.
• амплитудного значения тока кабеля в режиме СНЧ.
