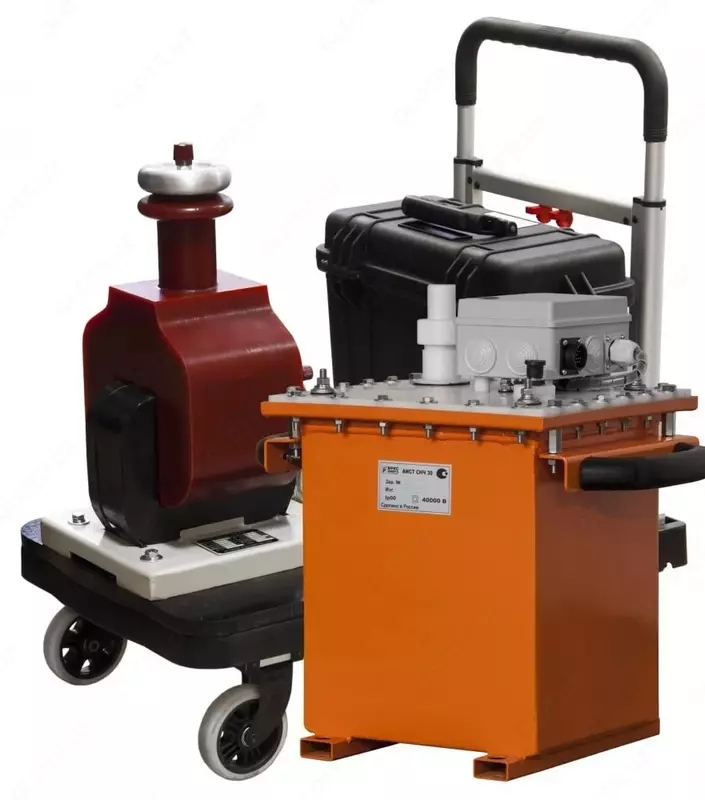

АИСТ СНЧ 36/АИСТ 50М — комбинированная испытательная установка с общим пультом управления

Код: P-0886224 Данного товара сейчас нет в наличии. Вы можете отправить заявку продавцу чтобы быть в курсе о поступлении товара.

Показать телефон Позвонить Написать Написать

Описание

Описание комбинированной испытательной установки с общим пультом управления АИСТ СНЧ 36/АИСТ 50М:
Комбинированная испытательная установка АИСТ СНЧ 36 + АИСТ 50М с общим пультом управления объединяет в себе преимущества установок АИСТ 50М и АИСТ СНЧ 36.

Назначение комбинированной испытательной установки с общим пультом управления АИСТ СНЧ 36/АИСТ 50М:

Испытания оборудования высоким напряжением (до 50кВ переменного тока) промышленной частоты;
Испытания электрической прочности изоляции силовых кабелей из сшитого полиэтилена высоким напряжением сверхнизкой частоты (0.1Гц – 0.01Гц );
Испытания электрической прочности изоляции силовых кабелей с бумажно-масляной изоляцией и твердых диэлектриков постоянным высоким напряжение.

Технические характеристики комбинированной испытательной установки с общим пультом управления АИСТ СНЧ 36/АИСТ 50М:

Параметр	Значение
Технические характеристики испытания переменным напряжением
Относительная погрешность измерения тока и напряжения не более	3%
Режим испытаний	ручной и автоматический
Возможность установки тока отсечки	от 1 до 50 мА
Возможность подключения к компьютеру и автоматического протоколирования результатов испытаний	Есть
Высоковольтный трансформатор сухой необслуживаемый	Да
Технические характеристики высоковольтной установки для испытания кабелей с изоляцией из сшитого полиэтилена (СПЭ) напряжением сверхнизкой частоты (СНЧ, VLF) АИСТ СНЧ 36:
Переменное напряжение сверхнизкой частоты, синусоидальной формы, в диапазоне частот	от 0.1Гц до 0.01Гц
Переменное напряжение сверхнизкой частоты, синусоидальной формы, в диапазоне напряжения (амплитудное значение)	от 2 кВ до 36 кВ
Постоянное напряжение (амплитудное значение) в диапазоне	от 2 кВ до 36 кВ
Наибольший постоянный ток нагрузки (действующее значение), в режиме выдачи постоянного напряжения	15 мА
Рекомендуемое испытательное напряжение сверхнизкой частоты: Номинальное напряжение кабеля, кВ, (Фаза - фаза) 6 10 15 20	Амплитудное значение испытательного напряжения, кВ, (фаза - экран) 11 18 27 36
Рекомендуемая длительность испытаний	30 минут
Для частот от 0.05 до 0.01Гц, рекомендуемая длительность испытаний	1 час
Емкость испытуемого кабеля при напряжении 27 кв и частоте 0.1 Гц 0.45 мкФ (примерно соответствует 1.5 км кабеля), при уменьшении частоты возможно измерять кабели емкостью	до 5 мкФ
Высоковольтная установка для испытания кабелей с изоляцией из сшитого полиэтилена (СПЭ) АИСТ СНЧ 36 обеспечивает следующие режимы работы:
Режим проведения испытаний на переменном напряжении сверхнизкой частоты	Есть
Ручной режим проведения испытаний на постоянном напряжении	Есть
Автоматический режим проведения испытаний на постоянном напряжении	Есть
Режим настройки параметров испытаний	Есть
Высоковольтная установка для испытания кабелей с изоляцией из сшитого полиэтилена (СПЭ) АИСТ СНЧ 36 обеспечивает настройку следующих параметров испытаний:
Амплитудное значение выходного испытательного напряжения, в диапазоне	от 2 до 30 кВ, с шагом 1кВ
Среднее значение тока отключения, в диапазоне	от 1 до 15 мА для постоянного тока, с шагом 1мА
Время выдержки установленного выходного испытательного напряжения, в диапазоне	от 5 с до 99 мин, выбираемого из последовательности – 5с, 10с, 15с, 20с, 25с, 30с, 35с, 40с, 45с, 50с, 1 мин и далее до 99 мин с шагом 1 мин
Обеспечивает запоминание значений напряжения и тока, при которых произошел пробой изоляции	Да
Высоковольтная установка для испытания кабелей с изоляцией из сшитого полиэтилена (СПЭ) АИСТ СНЧ 30 36 обеспечивает индикацию:	Готовности установки к включению выходного испытательного напряжения; Выбранного рода (сверхнизкой частоты или постоянного) выходного испытательного напряжения; Выбранного режима работы; Заданных параметров испытаний и продолжительность включения выходного испытательного напряжения; Включения выходного испытательного напряжения; Амплитудного или действующего значения выходного напряжения в кВ с помощью стрелочного прибора; Значение амплитуды выходного напряжения в кВ, с помощью цифрового индикатора; Среднего значения выходного тока в мА, с помощью стрелочного прибора; Среднего значения выходного тока в мА, с помощью цифрового индикатора; Амплитудного значения тока кабеля в режиме СНЧ.
Технические характеристики "сухого" трансформатора АИСТ 50М:
Диапазон переменного испытательного напряжения	от 1кВ до 50кВ
Максимальное значение тока нагрузки	50мА
Общие характеристики:
Масса пульта управления	не более 14 кг
Масса блока высоковольтного ("сухой" трансформатора)	не более 25 кг
Масса блок высоковольтный (СНЧ 36)	не более 49 кг
