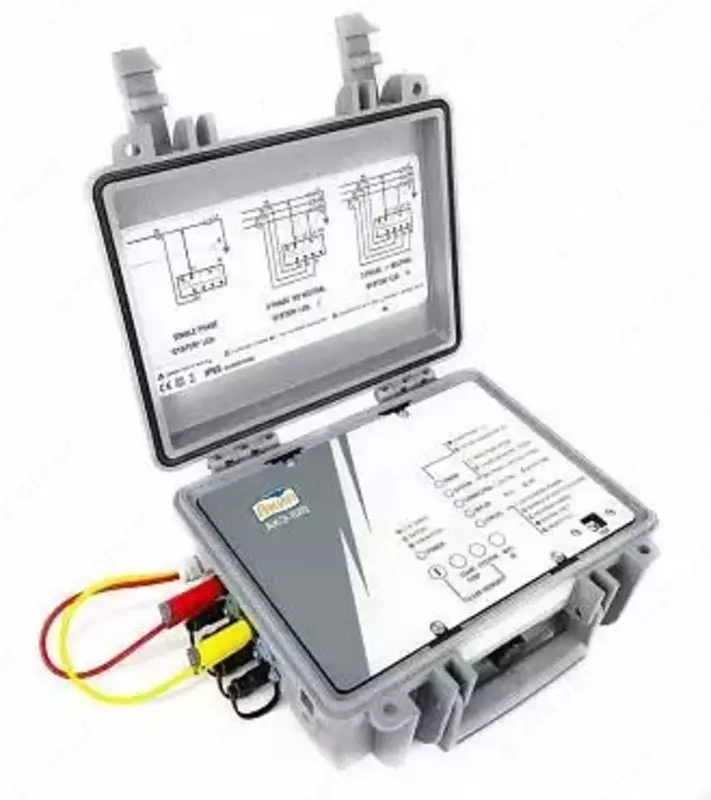

АКЭ-820 - микропроцессорный регистратор-анализатор показателей качества электрической энергии

Характеристики АКЭ-820

Параметр	Значение
Переменное напряжение
Диапазон измерений	10 ...265 В (Ф - Н ) / 10 ... 460 В (Ф - Ф);
Разрешение	0,1 В
Погрешность	Ф - Н: ± (0,5 % + 0,2 В ) / Ф - Ф: ± (1 % + 0,2 В)
Форма входного сигнала	Произвольная форма ( TRMS )
Постоянное напряжение
Диапазон измерений	10...265 В
Разрешение	0,1 В
Погрешность	± (0,7 % + 0,4 В)
Регистрация выбросов, отклонений, перенапряжений, провалов напряжения (Ф-Н)
Диапазон измерений	15 ... 265 (Ф - Н)
Минимальная длительность аномалий	10 мс (при 50 Гц)
Разрешение	0,2 В
Погрешность измерения	± (1 % + 2 ед.сч.)
Пределы отклонений	± 30 % UN (с шагом 1%)
Интервал регистрации	5, 10, 30 с; 1, 2, 5, 10, 15 , 60 мин
Сила тока (l1, l2, l3)
Диапазон измерений тока	DC / AC 10 ...1000 А ( токовые клещи 1 мВ /А ) - опция AC 1... 1000 А (токовая петля 85 м к В/А )
Максимальное разрешение	1 А
Коэффициент трансформации	1 В =" предел измерения по току
Защита от перегрузки по входу	10 В
Погрешность измерения	DC / AC ± 0, 7 % / 0,5 % (стандартные клещи), AC ± 0,5 % (токовая петля)
Интервал регистрации	5, 10, 30 с; 1, 2, 5, 10, 15 , 60 мин
Измерение мощности постоянного тока
Диапазон измерений	0 – 9,999 МВт (диапазон зависит от типа используемых токовых клещей, U изм > 200 В)
Максимальное разрешение	1 Вт
Погрешность измерения	± (1 % + 5 Вт...5 кВт) в зависимости от диапазона
Измерение мощности активной, реактивной, полной (P,Q,S)
Диапазон измерений	0 – 9,999 МВт (диапаз он зависит от типа используемых токовых клещей , U изм > 200 В, cos ± =" 1 )
Максимальное разрешение	1 Вт
Погрешность измерения	± ( 0,7 % + 3 Вт...3 кВт ) в зависимости от диапазона
Измерение энергии (активной, реактивной, полной)
Диапазон измерений	0 – 9,99 9 МВт * ч (диапазон зависит от типа используемых токовых клещей, U изм > 200 В, cos ± =" 1)
Максимальное разрешение	1 Вт * ч
Погрешность измерения	± (0,7 % + 3 Вт * ч...3 кВт * ч) в зависимости от диапазона
Коэффициент мощности ( COS φ)
Диапазон измерений	0,20...0,50/ 0,50...0,80/ 0,80...1,00
Разрешение (º)	0,01
Погрешность измерения (º)	± 0,6 / ± 0,7 / ± 1
Гармоники (напряжение и ток)
Диапазон измерений	DC ...25 / 26...33 / 34... 49 гармоники
Разрешение	0,1 В/ 0,1 А
Погрешность измерения	± (5% + 2 ед.сч.) / ± (10% + 2 ед.сч.) / ± (1 5 % + 2 ед.сч.)
Частота
Основная гармоника	42,5 – 69,0 Гц
Разрешение	0,1 Гц
Погрешность	± (0,2 % + 0,1 Гц)
Общие данные
Память	8 Мб
Регистрация данных	Максимальное количество: - Регистрируемых параметров 383 - Аномалий напряжения 65530
Длительность регистрации	Стандартно ( 383 параметра ): более 30 дней с интервалом усреднения 10 мин (интеграционный период IP )
Интерфейс	Порт USB для связи с ПК ( Windows ). WiFi для связи с ПК, планшетами и смартфонами ( iOS , Android )
Условия эксплуатации	0 °С ... +40 °С, относительная влажность < 80 %
Напряжение питания	Li-ION батарея (время работы 1 час) или подключение в линию 100 – 415 В, 50/ 60 Гц
Исполнение	Кат. IV ~300 В (Ф - З), максимум 460 В между входами; двойная изоляция, защита от загрязнений – класс 2
Габаритные размеры	245 х 210 х 110 мм
Масса	1,5 кг
