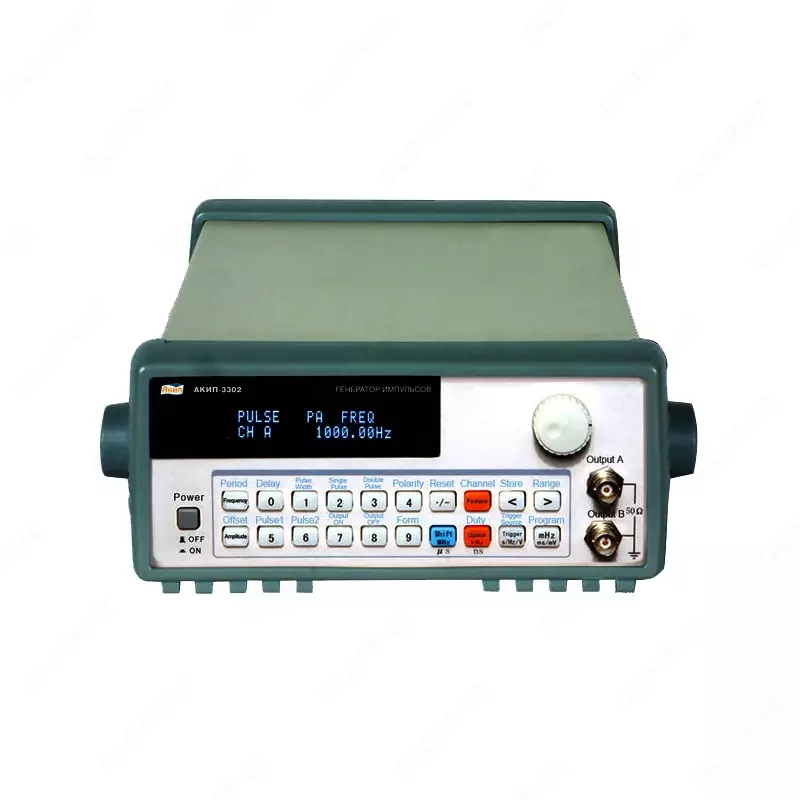

АКИП-3302 — генератор

В наличии Код: P-0722685

от 1 000 сум / шт.

Показать телефон Позвонить Написать Написать

Описание

Назначение генератора импульсов АКИП-3302:

Генератор импульсов АКИП-3302: Технология прямого цифрового синтеза; Высокая точность установки временных параметров 5×10^-5; Режим одиночных и парных импульсов, регулируемая задержка между основным и синхроимпульсом; Диапазон частот от 0,1 мГц до 50 МГц; Выход до 10 В пик на нагрузке 50 Ом; Регулировка смещения (± 5 В); Вход внешней опорной частоты; Индикатор VFD 40 символов; Опциональные интерфейсы КОП, USB, RS-232C; Масса 3 кг.
Аналог АКИП-3301, отличие: 2 выходных канала.

Технические характеристики генератора импульсов АКИП-3302:

Параметр	Значения
ВРЕМЕННЫЕ ПАРАМЕТРЫ
Вид выходного сигнала	Синхроимпульс, одиночный или парный импульс
Временные параметры	Период следования 20 нс…10000 с Длительность импульса и задержка 5 нс…10000 с
Разрешение	5 нс при временном интервале менее 4 с 10 мкс при временном интервале более 4 с
Погрешность установки временного интервала	±(5Т10^-5 + 5 нс)
Погрешность опорного источника частоты	±5*10^-5
Время нарастания/спада	Не более 10 нс
Выброс	Не более 10% при амплитуде импульса 5 Впик на 50 Ом
Вход внешней опорной частоты	5 и 10 МГц, 0,5 В скз
АМПЛИТУДНЫЕ ПАРАМЕТРЫ
Каналы	2 канала с регулируемой амплитудой, 1 канал ТТЛ)
Диапазон амплитуды	Канал А: ±(25 мВпик...5Впик) на нагрузке 50 Ом с аттенюатором Канал В: ± (250 мВпик...5 Впик) на нагрузке 50 Ом Канал С: ТТЛ-уровень
Разрешение	10 мВпик
Погрешность установки амплитуды	±(2% + 25 мВпик)
Диапазон смещений	±(25 мВ...5В) на нагрузке 50 Ом
Разрешение	20 мВ
Погрешность установки смещения	±(5% + 25 мВ)
Внутреннее сопротивление выхода	50 Ом
СИНХРОЗАПУСК
Режимы	Внутренний, внешний, однократный
Диапазон частот внешнего синхросигнала	1 Гц…10 МГц (меандр)
Диапапзон уровней внешнего синхросигнала	1 Впик...20 Впик
Сопротивление входа внешней синхронизации	Более 100 кОм
ОБЩИЕ ДАННЫЕ
Дисплей	Индикатор VFD 40 символов
Напряжение питания	230 В (± 15 %), 50 / 60 Гц, 50 Вт
Габаритные размеры	254 х 103 х 384 мм
Масса	3 кг (без усилителя)
