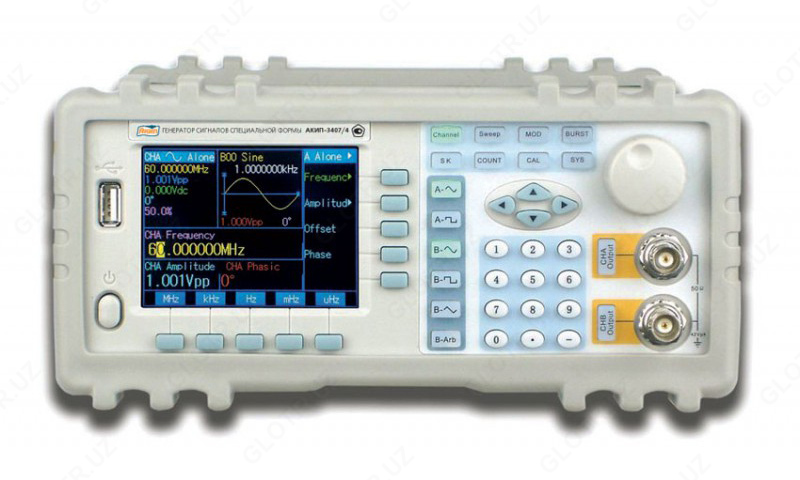

АКИП-3407/5А — генератор сигналов

АКИП-3407/5А — генератор сигналов

Описание:

Генератор импульсов АКИП-3304: Технология прямого цифрового синтеза. Высокая точность установки временных параметров 5×10-5. Режим одиночных и парных импульсов, регулируемая задержка между основным и синхроимпульсом. Диапазон частот от 0,1 мГц до 50 МГц. Выход до 100 В пик на нагрузке 50 Ом. Регулировка смещения (± 5 В). Вход внешней опорной частоты. Индикатор ЖКИ 5,7 дюймов. Опциональные интерфейсы КОП, USB, RS-232C. Масса 3 кг. Аналог АКИП-3303, отличие: выходное напряжение до 100 Впик (до 1 МГц). Высоковольтный усилитель ±50 Впик.

Характеристики:

• Два независимых выхода.
• Диапазон частот 1 мкГц… 40 МГц.
• Выходной уровень
  0,1 мВ…10 Впик-пик (50 Ом, ≤20 МГц)
  0,1 мВ…5 Впик-пик (50 Ом, >20 МГц),
  0,2 мВ…20 Впик-пик (1 МОм, ≤ 20 МГц),
  0,2 мВ…10 Впик-пик (1 МОм, >20 МГц).
• Формы сигналов: синус, меандр, импульс, пост. смещение, функиональные сигналы (11 форм), СПФ.
• Сигналы произвольной формы: дискретизация 120 МГц, длина памяти 4096 точек, ЦАП 14 бит.
• Режимы модуляции: АМ, ЧМ, ФМ (ИМ), ЧМн, ШИМ, BPSK.
• Режимы ГКЧ и формирования пакетов (Burst).
• Режим SUM: сложение 2-х выходных сигналов (вых.А/ вых.В).
• Встроенный частотомер 1 Гц … 150 МГц.
• Интерфейс USB.
• 226 × 365 × 98 мм;
• 3 кг.
