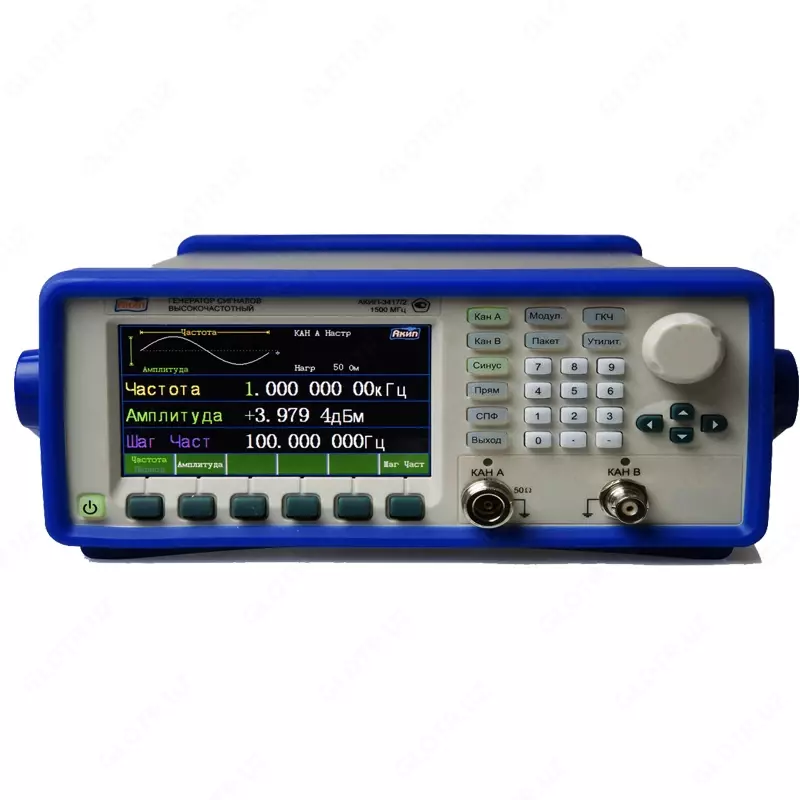

АКИП-3420/2 — генератор сигналов специальной формы

АКИП-3420/2 — генератор сигналов специальной формы - от 1 000 сум

АКИП-3420/2 — генератор сигналов специальной формы

В наличии Код: P-0725348

от 1 000 сум / шт.

Связаться с продавцом

Описание

Особенности генератора сигналов специальной формы АКИП-3420/2:
- Два полностью независимых источника колебаний («2 в 1»): стандартных (синус, прямоуг., треугольник, импульс, шум) и функциональных сигналов (145 форм), редактирование сигналов произвольной формы (7 ячеек памяти);
- Диапазон частот (синус): до 80 МГц (АКИП-3420/1), до 120 МГц (АКИП-3420/2), до 160 МГц (АКИП-3420/3);
- Максимальное разрешение по частоте 1 мкГц;
- Внутренний опорный генератор: ±2х10-6 (опция: ±2x10-7);
- 13 видов модуляции, включая: АМ, ЧМ, ФМ, ЧМн, ШИМ, квадратурная фазовая манипуляция (QPSK), СУМ (наложение сигналов) и др.;
- Режим свипирования (ГКЧ), пакетный режим (Burst) с функцией непрерывной корректировки фазы;
- Режим сложения каналов;
- Формирование выходного сигнала путем задания гармоник (50 макс.);
- Встроенный частотомер до 350 МГц;
- Графический ЖК-дисплей с диагональю 11 см;
- Интерфейсы USB и LAN;
- Усилитель мощности до 2 Вт, 50 Ом (опция);
- Опция 100: термостатированный опорный генератор (стабильность: ±2x10-7).

Технические характеристики генератор сигналов специальной формы АКИП-3420/2:

Параметр	3420/1	3420/2	3420/3
Основные выходные параметры
Частотный диапазон
Cинус	1 мкГц … 80 МГц	1 мкГц … 120 МГц	1 мкГц … 160 МГц
Прямоугольный/импульс	1 мкГц … 30 МГц	1 мкГц … 40 МГц	1 мкГц … 50 МГц
Пила	1 мкГц … 30 МГц
СПФ	1 мкГц … 30 МГц
Разрешение	от 1 мкГц (12 разрядов)
Погрешность уст. частоты	Стандартно: ±2х10-6 + 1 мкГц С опцией: 100: ±2×10^-7
Погрешность уст. частоты	Стандартно: ±2х10-6 + 1 мкГц С опцией: 100: ±2×10^-7
Выходной уровень	Частота ≤ 40 МГц: 1 мВпп ... 10 Впп (50 Ом); 2 мВпп … 20 Впик (1 МОм) Частота ≤ 80 МГц: 1 мВпп … 5 Впп (50 Ом); 2 мВпп … 10 Впп (1 МОм) Частота ≤ 120 МГц: 1 мВпп … 2,5 Впп (50 Ом); 2 мВпп … 5 Впп (1 МОм) Частота > 120 МГц: 1 мВпп … 2 Впп (50 Ом); 2 мВпп … 4 Впп (1 МОм)
Разрешение	1 мВпп (уровень ≥ 1 Впп, 50 Ом), 2 мВпп (уровень ≥ 2 Впп, 1 МОм) 0,1 мВпп (уровень < 1 Впп, 50 Ом), 0,2 мВпп (уровень < 2 Впп, 1 МОм)
Погрешность уст. уровня	±(1% от уст. + 2 мВпп)
Постоянное смещение	±5 В (на 50 Ом), макс. разрешение 0,1 мВ, погрешность ±(1% от установленной + 2 мВ + 0,5% от амплитуды)
Длина памяти	4…16384 точек
Выходное сопротивление	1 МОм / 50 Ом
Синусоида
Уровень гармоник относительно уровня основной частоты	≤-60 дБн в диапазоне до 10 МГц ≤-55 дБн в диапазоне до 80 МГц ≤-50 дБн в диапазоне до 100 МГц ≤-45 дБн в диапазоне свыше 100 МГц
Сумма гармонические искажений	≤ 0,1% (на частотах до 20 кГц)
Прямоугольник, импульс, пила
Время нарастания прямоугольника	≤ 8 нс
Скважность	0,1 % - 99,9 %
Время нарастания импульс	4 нс … 100 мкс
Длительность импульса	10 нм … 1000 с
Асимметричность (пила)	0% … 100%
Частота дискретизации
Частота дискретизации	Короткая память (кан.А/кан.B): 500 МГц Длинная память (кан.A): 1 мкГц … 125 МГц, разрешение 1 мкГц
Длина памяти	Короткая память (кан.А/кан.B): 16384 фиксированное значение Длинная память (кан.A): 6 точек … 1 048576 точек
Разрешение ЦАП	14 бит
Виды модуляции	АМ, ЧМ, ФМ, ШИМ, СУМ, ЧМн (FSK, 4FSK, QFSK), ФМн (PSK, 4PSK, 4PSK), АМн (ASK, OSK)
Частота модуляции	1 мГц … 100 кГц (АМ, ЧМ, ФМ, ШИМ), 1 мГц … 1 МГц (СУМ)
Глубина АМ	0% … 120%
Девиация фазы ФМ	0° … 360°
Девиация ШИМ	0% … 99%
Амплитуда СУМ	0% … 100%
Частота манипуляции	1 мГц … 1 МГц
Частота скачка	1 мкГц … макс. Выходной частоты
Источник модуляции	Внутренний, внешний
Свипирование (ГКЧ)
Режимы свипирования	1 мс … 500 с
Время задержки/ возврата/ интервала	0 … 500 с
Время задержки/ возврата/ интервала	0 … 500 с
Пакетный режим
Формы сигналов	Синус, прямоугольник, пила/ треугольник и др.
Число импульсов в пакете	1 … 1x10⁸
Период повторения	1 мкс … 500 с
Режим управления	Внутренний (авто)/внешний (запуск ТТЛ по нарастающему фронту (по строб-импульсу))/ ручной однократный запуск
Режим сложения
По частоте	Отношение частот / разность частот
По амплитуде	Разность амплитуд/ разность смещений
Объединение формы	Объединяемые амплитуды: 0% ~ 100%

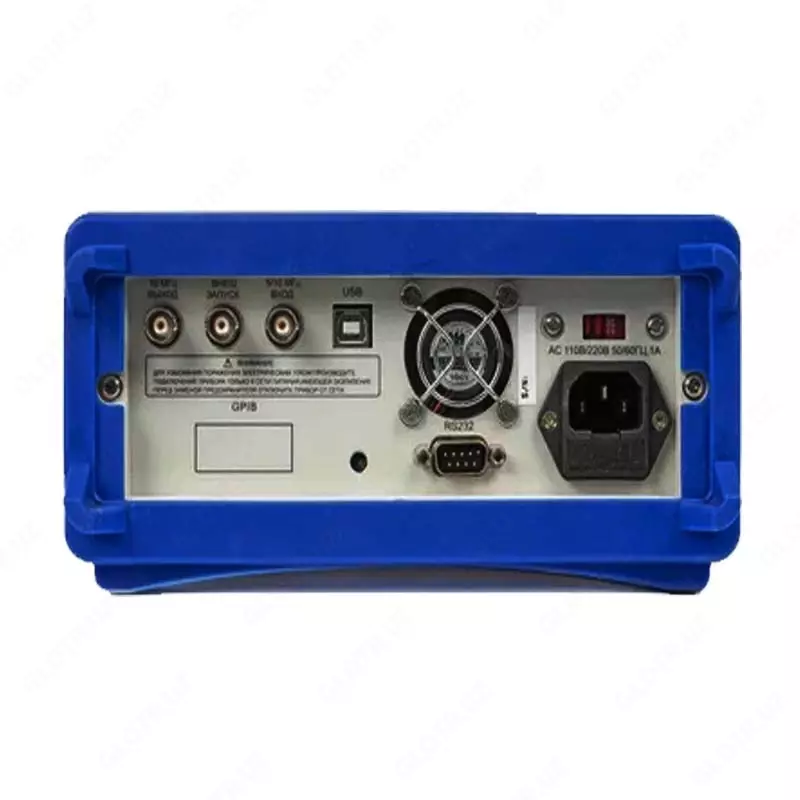

Параметры дополнительных входов/выходов
Вход внешнего опорного сигнала	10 МГц ± 50 Гц; входной уровень: 100 мВпп … 5 Впп; 300 Ом
Выход опорного сигнала	10 МГц; уровень: > 1 Впп; 50 Ом
Синхровыход (SYNC)	Выходной уровень: TTL; время нарастание: ≤ 10 нс; выходное сопротивление: 50 Ом
Вход/Выход синхронизации	Вход/выход уровень: TTL; вход/выход сопротивление: 1 кОм
Вход внешней модуляции	Входное уровень: ± 2,5 Впп (глубина модул. 100 %); входное сопротивление: 10 кОм
Частомер
Частотный диапазон	10 мГц…350 МГц (100 нс…20 с); время счета 1 мс…100 с
Чувствительность	20 мВскз…5 Вскз
Общие данные
ЖК-дисплей	Графический цветной (TFT, диагональ 11 см), 480х272 точек
Память	7 ячеек (пользовательские СПФ), 1 ячейка (гармоника)
Напряжение питания	220 В (± 22 В), 47~53 Гц
Рабочие условия	0…40°С, 80%
Интерфейс	USB, LAN
Габаритные размеры, масса	367 × 256 × 106 мм; 3,7 кг
