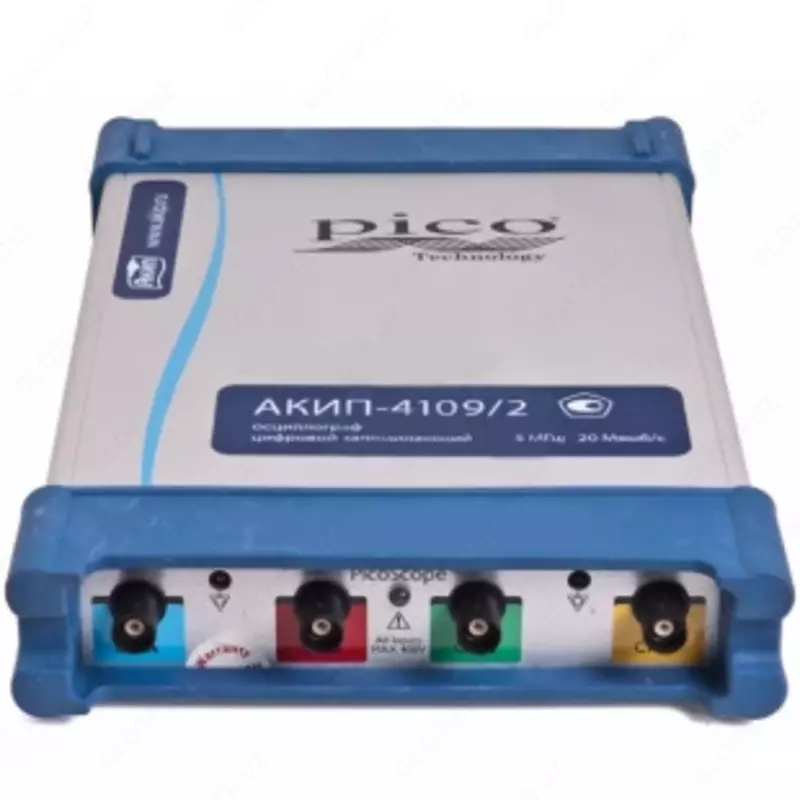

АКИП-4109/2 - цифровой запоминающий USB осциллограф

АКИП‑4109/2 — это многофункциональный USB‑осциллограф с четырьмя дифференциальными каналами, предназначенный для комплексного измерения и анализа электрических сигналов. Прибор совмещает в себе функции цифрового осциллографа, запоминающего регистратора и спектрального анализатора, что делает его универсальным инструментом для инженеров, сервисных специалистов, конструкторов и радиолюбителей.

Благодаря интерфейсу USB осциллограф легко подключается к компьютеру, превращая его в мощную измерительную систему. Четыре независимых канала позволяют одновременно наблюдать несколько сигналов, отслеживать их взаимосвязь и проводить сравнительный анализ. Полоса пропускания 5 МГц обеспечивает корректное отображение сигналов низкой и средней частоты, а также переходных процессов без существенных искажений.

В основе прибора — высокоточный аналогово‑цифровой преобразователь с разрешением 12 бит, который обеспечивает высокую точность измерений. Максимальная частота дискретизации достигает 20 МГц на одном канале, а при одновременной работе двух каналов — до 10 МГц. Эти параметры позволяют фиксировать временные изменения сигнала с высокой детальностью.

Функциональные возможности AKIP‑4109/2 включают автоматические измерения основных параметров (амплитуда, частота, период, длительность импульсов и др.), курсорные измерения разницы по напряжению и времени, а также спектральный анализ с помощью быстрого преобразования Фурье. Режим запоминающего регистратора позволяет сохранять до 1000 осциллограмм во внутреннем буфере для последующего воспроизведения и анализа.

Управление прибором осуществляется через удобное программное обеспечение, установленное на компьютере. Питание и связь с ПК реализуются через стандартный USB‑порт, что упрощает использование и исключает необходимость внешнего блока питания. Комплект поставки включает USB‑кабель, программное обеспечение, щупы и руководство пользователя, что делает устройство практически готовым к работе сразу после распаковки.

Технические данные:

• Тип осциллографа: цифровой USB

• Количество каналов: 4 дифференциальных

• Полоса пропускания: 5 МГц

• Аналого‑цифровой преобразователь: 12 бит

• Частота дискретизации: до 20 МГц (1 канал), до 10 МГц (2 канала)

• Режимы измерений: автоматический, курсорный, спектральный анализ

• Буфер запоминания: до 1000 осциллограмм

•
