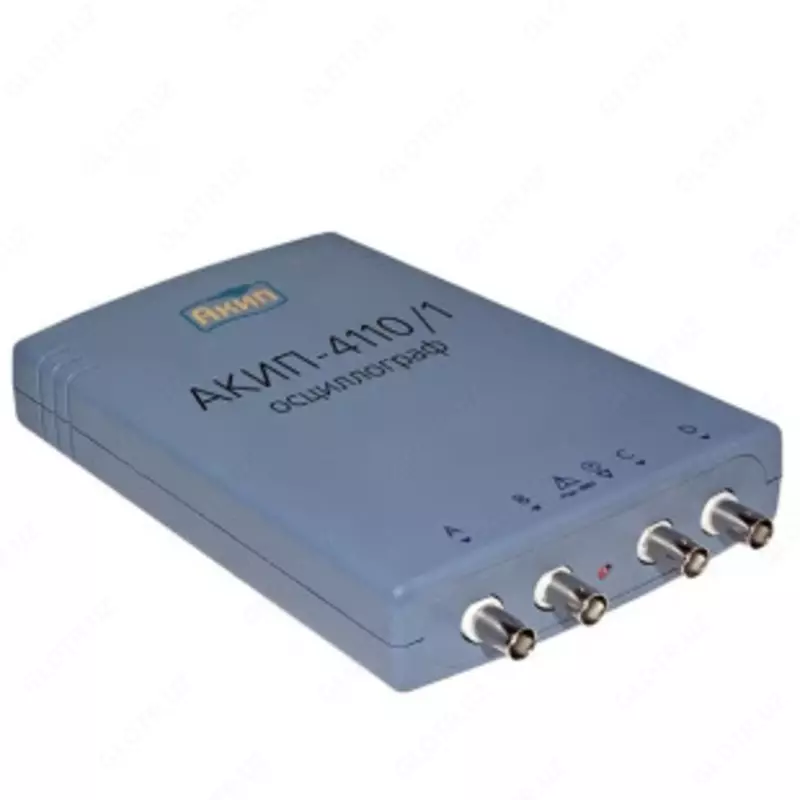

АКИП-4110/1 - цифровой запоминающий USB-осциллограф

АКИП‑4110/1 — это функциональный цифровой USB‑осциллограф с четырьмя дифференциальными каналами и возможностями спектрального анализа, предназначенный для измерения, визуализации и глубокого анализа электрических сигналов. Прибор сочетает в себе функции высокоточного осциллографа и анализатора спектра, что делает его универсальным инструментом для инженеров, техников, сервисных специалистов, лабораторий, учебных центров и радиолюбителей.

Осциллограф оснащён четырьмя независимыми каналами, что позволяет одновременно наблюдать несколько сигналов, анализировать их формы и взаимосвязи. Полоса пропускания составляет 20 МГц, обеспечивая корректное отображение аналоговых сигналов низкой и средней частоты, а также переходных процессов. Высокая частота дискретизации позволяет фиксировать временные изменения сигналов с высокой детализацией: до 80 МГц при работе двух каналов и 20 МГц при одновременном использовании четырёх каналов, что расширяет возможности анализа сложных электронных схем.

Прибор оснащён аналогово‑цифровым преобразователем (АЦП) с разрешением 12 бит, что обеспечивает высокую точность измерений. Устройство поддерживает автоматические измерения основных параметров сигнала, таких как амплитуда, частота и период, а также курсорные измерения — для точного определения разницы по напряжению (ΔU) и времени (ΔT). Кроме того, доступна функция спектрального анализа через быстрое преобразование Фурье (БПФ), что позволяет оценивать частотное содержание сигналов.

Особая функция «покадровой цифровой регистрации» позволяет записывать до 1000 осциллограмм во внутренний буфер с последующим воспроизведением и анализом. Это особенно полезно при диагностике нестабильных или редких событий. Управление прибором осуществляется через удобное программное обеспечение на компьютере, а питание и связь реализуются через стандартный USB‑порт, что исключает необходимость внешнего блока питания. В комплект поставки входят USB‑кабель, программное обеспечение, щупы и руководство пользователя, поэтому устройство готово к работе сразу после подключения.

Технические данные:

• Тип осциллографа: цифровой USB

• Количество каналов: 4 дифференциальных

• Полоса пропускания: 20 МГц

• Частота дискретизации: до 80 МГц (2 канала) / до 20 МГц (4 канала)

• Аналого‑цифровой преобразователь: 12 бит

• Измерительные режимы: автоматический, курсорный, спектральный анализ

• Буфер запоминания: до 1000 осциллограмм

• Интерфейс: USB (питание и управление)
