АКИП-4115/1А - цифровой осциллограф - 9 000 000 сум

9 000 000 сум АКИП-4115/1А - цифровой осциллограф

АКИП-4115/1А - цифровой осциллограф Только в розницу

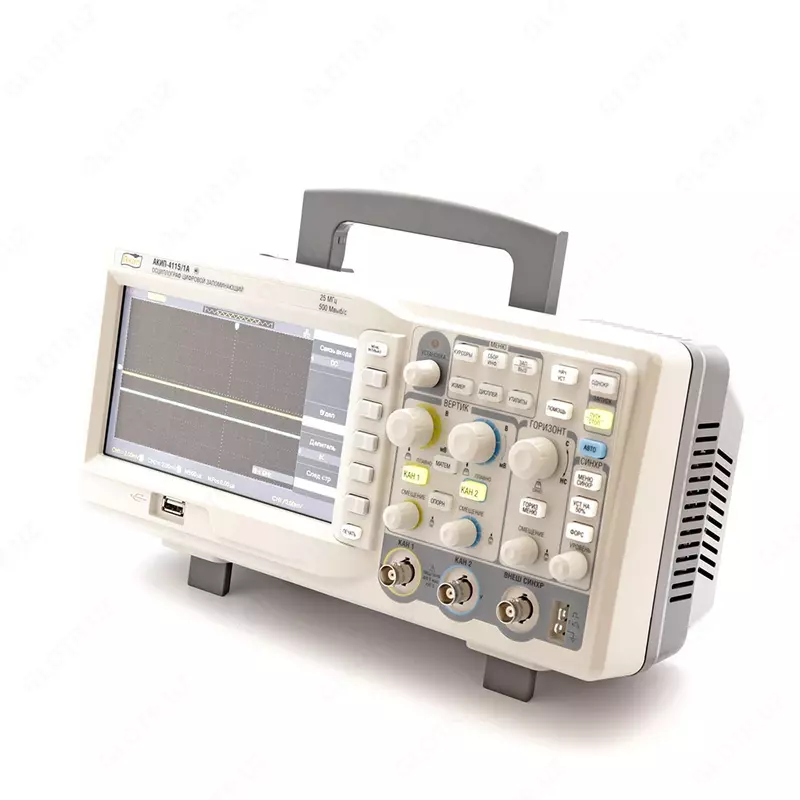

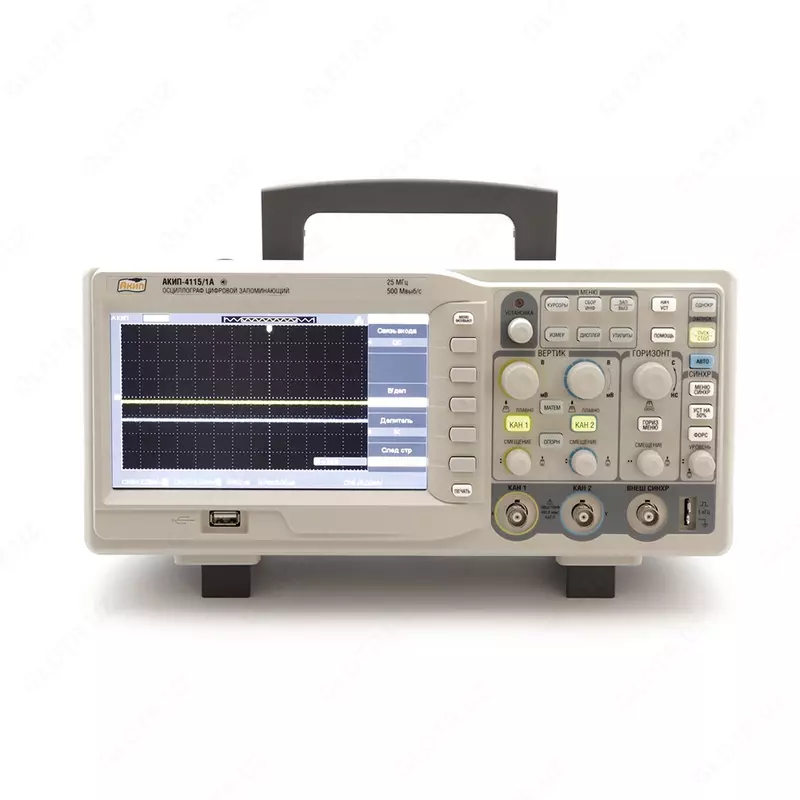

АКИП-4115/1А - цифровой осциллограф

Под заказ Код: P-1094598

9 000 000 сум / шт

Связаться с продавцом

Описание

Описание АКИП-4115/1А

Осциллограф запоминающий цифровой АКИП-4115/1А предназначен для исследования и измерения параметров однократных сигналов и периодических сигналов с помощью двух каналов в полосе частот 0…25 МГц, частота дискретизации 500МГц на каждый канал. Осциллограф обеспечивает цифровое запоминание, цифровое измерение, автоматическое измерение амплитудно-временных параметров входного сигнала с выводом результатов на цветной TFT экран диагональю 17,8 см.

Особенности цифрового осциллографа АКИП-4115/1А

Среди дополнительных возможностей осциллографа АКИП-4115-1А можно выделить функцию допускового контроля, которая предоставляет возможность оператору отслеживать изменения сигналов, судя по тому, находится сигнал внутри предопределенной области маски или нет.

АКИП-41151А

Маска допускового контроля

Эта функция позволят моментально обнаружить изменение и отклонение сигнала от заданных параметров и автоматически его зафиксировать, тем самым определив результат тестирования: годен/не годен.

Интерфейсы осциллографа АКИП-4115/1А

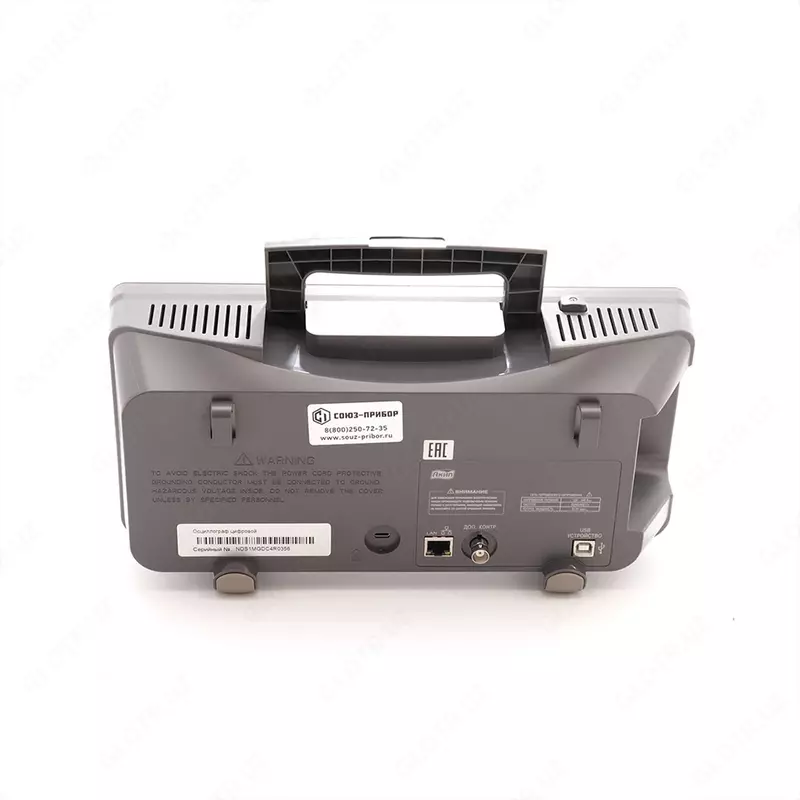

Наличие интерфейса USB на передней панеле осциллографа позволяет сохранить данные на внешний накопитель, а разъемы USB и RS-232 на задней панеле обеспечивают возможность дистанционного управления прибором.

Купить осциллограф АКИП-4115/1А вы можете в интернет-магазине СОЮЗ-ПРИБОР, заполнив заявку на сайте. По всем интересующим вопросам обращайтесь к нашим техническим специалистам удобным для вас способом по телефону или электронной почте. Они проконсультируют вас по выбору подходящей модели и помогут оформить заказ. Мы предоставляем только надёжное оборудование по самым выгодным ценам.

Характеристики АКИП-4115/1А

Канал вертикального отклонения
Число каналов	2
Полоса пропускания (-3 дБ)	0…25 МГц
Коэффициент отклонения (Коткл.)	2 мВ/дел…10 В/дел
Погрешность установки Коткл.	± 3%
Время нарастания (не более)	14 нс
Входной импеданс	1 МОм/13 пФ
Макс. входное напряжение	400 В пик-пик (х10); кат I
Связь по входу	Открытый, закрытый, земля
Коэффициент деления	1х, 10х, 100х, 1000х
Канал горизонтального отклонения
Коэффициент развертки (Кразв.)	25 нс – 50 с/дел
Погрешность установки Кразв.	0,01%
Режимы работы	Основной, окно, ZOOM окна, самописец (100 мнс…50 с/дел), X-Y
Синхронизация
Источники синхросигнала	Каналы 1, 2, внешний
Режимы запуска развертки	Автоколебательный, ждущий, однократный
Виды синхронизации	Фронт/срез, длительность, ТВ, время нарастания/спада, попеременно (ALT)
Аналого-цифровое преобразование
Разрешение по вертикали	8 бит
Макс. частота дискретизации	500 МГц
Эквивалентная частота дискретизации	10 ГГц
Интерполяция	Линейная, Sin X / X
Объем памяти на канал	быстрая память: 16 кБ (32 кБ при объединении каналов) длинная память: нет
Режимы сбора данных	Стандартная выборка, усреднение (4 /…/ 256), пиковый детектор 10 нс, накопление (1 с, 2 с, 5 с, бесконечн., выкл.), самописец (от 100 мс/дел)
Курсорные измерения
Режимы	ручной, автоизмерения, слежение (трэк)
Виды измерений	?U; ?T; 1/?T
Автоматические измерения
По вертикали	Пик-пик, амплитуда, максим., миним., «высокий» уровень, «низкий» уровень, среднее, с.к.з., выбросы на вершине и в паузе
По горизонтали	Частота; период; время нарастания и спада; +/- ширина импульса, +/- скважность, фаза
Измерение задержки	8 видов (фаза и время): FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF
Дополнительные возможности
Интерфейс	На передней панели: USB для сохранения данных на задней панели: USB и RS-232 для дистанционного управления
Математика	Сложение, вычитание, умножение, деление, БПФ (на участке 1 Кб), цифровые фильтры (ФВЧ, ФНЧ, полосовой, режекторный)
Документирование результатов	Сохранение 20 осциллограмм, 20 профилей настроек, 2 шаблонов допуск. контроля. Регистрация в память до 2500 кадров с регулируемой скоростью записи и воспроизведения
Общие данные
ЖК-дисплей	TFT цветной (LCD, 480?234 точек), диагональ 17,8 см (8х18 дел);
Напряжение питания	100…240 В (± 10 %), 50 Гц
Габаритные размеры	323 ? 136 ? 157 мм;
Масса	2,5 кг
