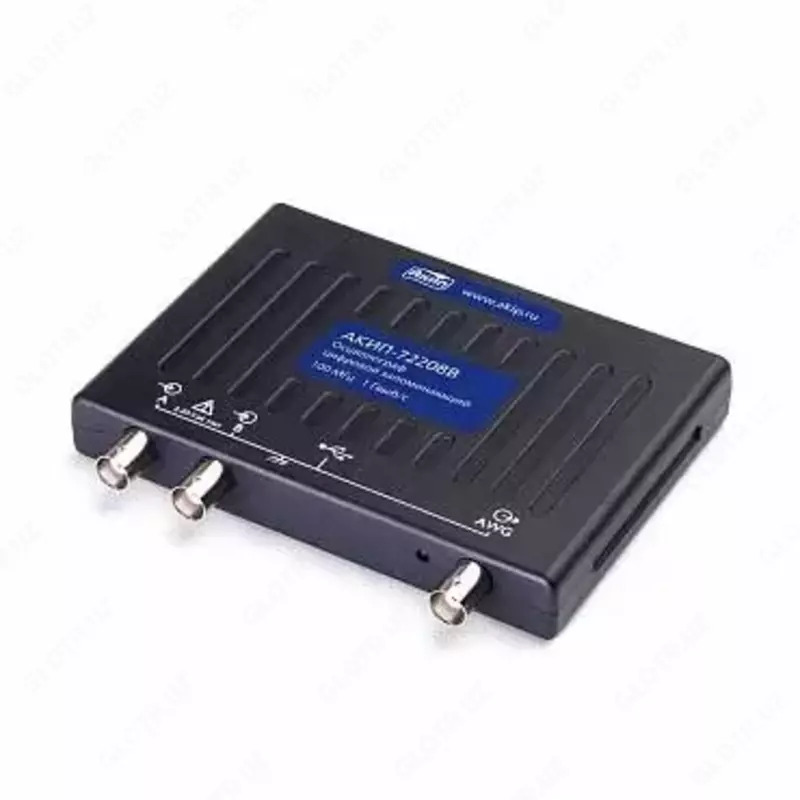

Характеристики АКИП-72408B

Особенности олсциллографа АКИП-72408B:

• «5 в 1»: осциллограф, анализатор спектра, анализатор последовательных данных, функциональный генератор, генератор сигналов СПФ (AWG);
• Осциллограф: 2/4 канала + 16 цифровых каналов (только MSO);
• Полоса пропускания: 10 МГц, 25 МГц, 50 МГц, 70 МГц и 100 МГц;
• Разрешение АЦП: 8 бит (до 12 бит в реж ERes);
• Макс. частота дискретизации: 1 ГГц (для однокр. сигнала при объед. каналов), эквивалентная 10 ГГц;
• Макс. объем памяти: от 8 кБ до 128 МБ (в зав. от модели);
• Сегментированная память до 10.000 осциллограмм (во внутр. буфер, (в зав. от модели), цифровая растяжка/ Zoom (x50.000);
• Цифровая регистрация на ПК (streaming mode): дискретизация до 9,6 МГц, память 100 МБ (объем упр. софта), при использовании ресурсов SDK - дискретизация определяется системными параметрами ПК;
• Функциональный генератор (до 1 МГц/ ±2 В): набор форм сигнала зависит от модели осциллографа. Генератор работает одновременно с осциллографом!;
• Формирование сигналов СПФ/ AWG (до 1 МГц/ ±2 В): ЦАП 12 бит, частота дискретиз. до 20 МГц, память до 32 кБ;
