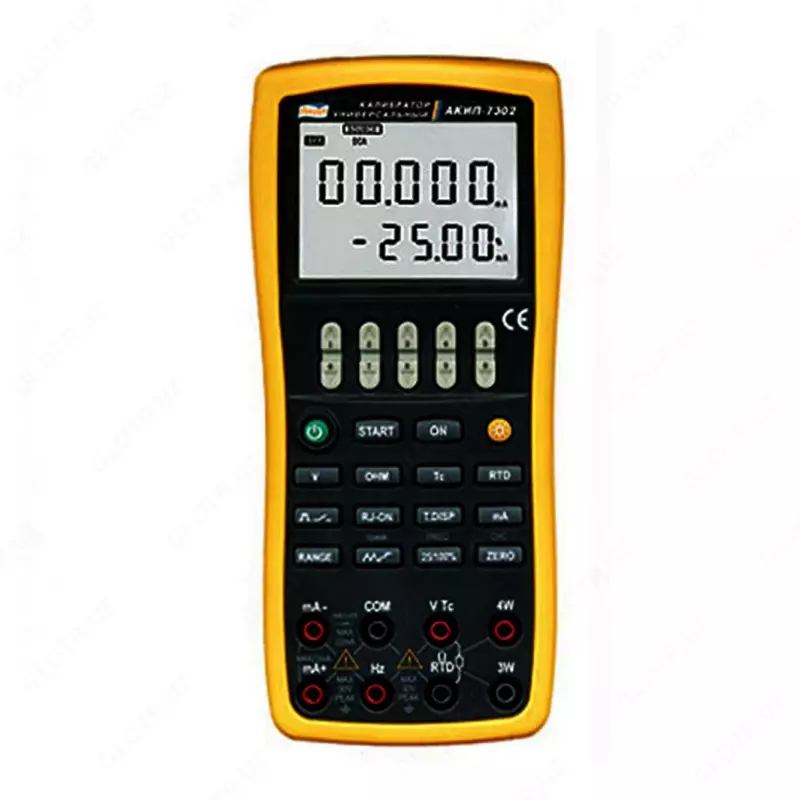

АКИП-7302 — калибратор промышленных процессов

 Описание калибратора АКИП-7302

• • Модификация АКИП-7302 имеет только режим имитатора (источник сигналов),
  • Основные измерительные и выходные функции: постоянное напряжение, постостоянный ток, сопротивление, частота, термопара, термосопротивление, давление (через модули давления), напряжение петли, выходные импульсы, коммутатор, подсчет количества переключений с усреднением
  • Базовая погрешность 0,02%
  • Высокое разрешение: 5 разрядов измерителя, 6 разрядов выходных функций (процессов)
  • Два независимых канала для одновременного измерения и подстройки выходного сигнала при корректировке процесса в реальном масштабе времени (тест клапанов, датчиков, преобразователей и др.)
  • Возможность измерения сопротивления по 2-х и 3-х проводной схеме
  • Малогабаритный, высокоточный, легкоуправляемый



• Функция калибратора АКИП-7302 "Источник сигналов"

  Выходной режим	Предел	Диапазон измерений	Разрешение	Погрешность
  Постоянное напряжение	100 мВ	-10 мВ...110 мВ	1 мкВ	0,02 %+10 емр
  	1 В	-0,1 В...1,1 В	10 мкВ	0,02 %+10 емр
  	10 В	-1 В...11 В	0,1 мВ	0,02 %+10 емр
  Постоянный ток	20 мА	0...22 мА	1 мкА	0,02 %+10 емр
  Частота	100 Гц	2...110 Гц	0,1 Гц	0,02 %
  	1 кГц	0,1...1,1 кГц	1 Гц
  	10 кГц	0,1...11 кГц	0,1 кГц
  	100 кГц	1 кГц...110 кГц	1 кГц
  Импульсы	100 Гц	10...10000 имп.	1 имп	0,1 %
  	1 кГц
  	10 кГц
  	100 кГц
  Переключатель (коммутатор)	100 Гц		0,1 Гц	0,02 %
  	1 кГц		1 Гц
  	10 кГц		0,1 кГц
  	100 кГц		1 кГц
  Сопротивление	400 Ом	0 Ом...400 Ом	0,01 Ом	0,02 %+0,1 Ом
  	4 кОм	0 кОм...4 кОм	0,1 Ом	0,02 %+1 Ом
  	40 кОм	0...40 кОм	1 Ом	0,1 %+10 Ом
  Имитация статической хар- ки термопары	R	-40...1760 °С	1 °С	1,5 °С
  	S	-20...1760 °С
  	K	-200,0...1370,0 °С	0,1 °С	0,9 °С
  	E	-200,0...1000,0 °С		0,6 °С
  	J	-200,0...1200,0 °С		0,7 °С
  	T	-200,0...400,0 °С		0,6 °С
  	N	-200,0...1300,0 °С		1 °С
  	B	400...1820 °С	1 °С	2 °С
  Имитация статической хар-ки термосопротивления	PT100	-200,0...850,0 °С	0,1 °С	0,8 °С
  	PT1000	-200...630 °С		0,4 °С
  	Cu50	-50,0...150,0 °С		0,6 °С
  Имитация статической хар- ки модулей давления	32 типа модулей серии АРМ	2,5 кПа .70 МПа	5 разрядов	0,025.0,05 %
  Петля (режим питания петли от внутреннего источника)	24 В при макс. токе 25 мА		10 %
