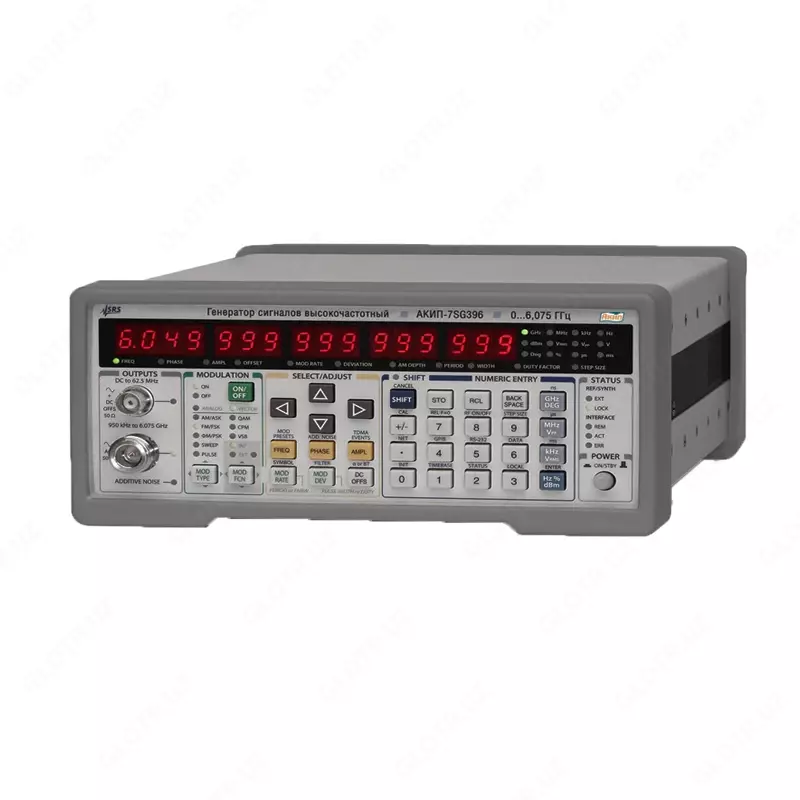

АКИП-7SG396 — генератор ВЧ сигналов векторный
В наличии Код: P-0725470Описание
-
Особенности генератора ВЧ сигналов векторного АКИП-7SG396:
- Частотный диапазон от DC до 6 ГГц;
- Дискретность установки частоты 1 мкГц (во всем диапазоне частот);
- Стабильность внутреннего опорного генератора 5 × 10-8/год;
- Опция: рубидиевый опорный генератор: 1 × 10-9/год;
- Низкий уровень фазовых шумов;
- Двойной внутренний генератор модулирующего сигнала
- Векторная и аналоговая модуляции: АМн, ЧМн, MSK, PSK, QAM, VSB и пользовательская I/Q модуляции;
- I/Q модуляция: внутренняя и внешний I/Q вход (300 МГц ВЧ сигнал);
- Поддерживаемые стандарты GSM, EDGE, W-CDMA, APCO-25, DECT, NADC, PDC, ATSCDTV & TETRA;
- Интерфейсы: GPIB, LAN, RS-232.
-
Технические характеристики генератора ВЧ сигналов векторного АКИП-7SG396:
Параметр Значение АКИП-7SG392 АКИП-7SG394 АКИП-7SG396 ВЫХОДНАЯ ЧАСТОТА Диапазон BNC-выход DC ... 62,5 МГц Диапазон N-выход 950 кГц ...2,025 ГГц 950 кГц ... 4,05 ГГц 950 кГц ... 6,075 ГГц Дискретность установки 1 мкГц Скорость перестройки <8 мс Стабильность 1 × 10–11 (1 с девиация Аллана) Погрешность установки <(10–18 + погрешность опорного генератора) × fC BNC-ВЫХОД Выходной уровень 0,001 Вскз ... 1 Вскз ; разрешение <1 % Смещение ±1,5 В ; разрешение 5 мВ Погрешность установки уровня ±5 % Гармоники < -40 дБн Выходное сопротивление 50 Ом N-ВЫХОД Выходной уровень 0,7 мкВскз ... 1,5 Вскз 0,7 мкВскз ... 1,5 Вскз (< 3 ГГц) 0,7 мкВскз ... 1,5 Вскз (< 4 ГГц) Выходная мощность -110 дБм ... +16,5 дБм;
разрешение 0,01 дБм-110 дБм ... +16,5 дБм (< 3 ГГц);
разрешение 0,01 дБм-110 дБм ... +16,5 дБм (< 4 ГГц);
разрешение 0,01 дБмПогрешность установки ±1 дБм Выходное сопротивление 50 Ом КСВН ≤ 1,6 СПЕКТРАЛЬНЫЕ ХАРАКТЕРИСТИКИ НА 1 ГГЦ Фазовый шум При отстройке 10 Гц -80 дБн / Гц При отстройке 1 кГц -102 дБн / Гц При отстройке 20 кГц -116 дБн / Гц -114 дБн / Гц При отстройке 1 МГц -130 дБн / Гц -124 дБн / Гц Гармоники несущей < -55 дБн (<+7 дБм, N-тип) Негармонические составляющие < -65 дБн при отстройке < 10 кГц
< -75 дБн при отстройке > 10 кГцПаразитная ЧМ 1 Гц (300 Гц ... 3 кГц) Паразитная АМ 0,006% (300 Гц ... 3 кГц) УСТАНОВКА ФАЗЫ Диапазон установки ± 360° Дискретность установки 0,01º (DC ... 100 МГц)
0,1º (100 МГц ... 1 ГГц)
1,0º (1 ГГц ... 8,1 ГГц)ВНУТРНЕННИЙ ОПОРНЫЙ ГЕНЕРАТОР 10 МГЦ Тип опорного генератора Стандартный OCXO
Рубидиевый (опция 04)Старение 5 х 10-8/год
1 х 10-9/годСтабильность (0...45 °C) 2 х 10-9
1 х 10-10Выход 10 МГц (задняя панель) Синус, 1,75 Впик-пик, 50 Ом Вход 10 МГц Входной уровень: 0,5 ... 4 Впик-пик
Входной импеданс: 50 ОмВНУТРЕННИЙ ИСТОЧНИК МОДУЛЯЦИИ Формы сигналов Синус, пила, треугольник, меандр, импульс, шум КНИ –80 дБн (на 20 кГц) Частотный диапазон 1 мкГц ... 500 кГц (fC < 62,5 МГц);
1 мкГц ... 50 кГц (fC > 62,5 МГц);
разрешение 1 мкГц1 мкГц ... 500 кГц (fC < 93,75 МГц);
1 мкГц ... 50 кГц (fC < 93,75 МГц);
разрешение 1 мкГцВыход 50 Ом; уровень: ± 1 В ... полная девиация АМПЛИТУДНАЯ МОДУЛЯЦИЯ Коэффициент АМ 0 ... 100% ( разрешение: 0,1%) Ширина полосы модуляции > 100 кГц Модуляционное искажение BNC: < 0,1 % (fC < 62,5 МГц, fM = 1 кГц)
N- тип: <3 % (fC < 62,5 МГц , fM = 1 кГц)Источник Внутренний или внешний ЧАСТОТНАЯ МОДУЛЯЦИЯ Девиация частоты 0,1 Гц ... 32 МГц (в зависимости от fC) Ширина полосы модуляции 500 кГц (f C < 62,5 МГц);
100 кГц (f C < 62,5 МГц)500 кГц (f C < 93,75 МГц);
100 кГц (f C < 93,75 МГц)Модуляционное искажение < -60 дБ (fC = 100 МГц, fM =1 кГц , fD = 50°) Источник Внутренний или внешний ИМПУЛЬСНАЯ МОДУЛЯЦИЯ Отношение уровней импульс / пауза BNC: 70 дБ
N- тип: 57 дБ (fC ≤ 1 ГГц ); 40 дБ (1 ГГц ≤ fC < 4 ГГц ); 35 дБ (fC ≥ 4 ГГц )Время нарастания 20 нс Источник Внутренний или внешний ВНЕШНЯЯ I/Q МОДУЛЯЦИЯ Несущая частота 400 МГц ... 2,025 ГГц 400 MHz ... 4,05 ГГц 400 МГц ... 6,075 ГГц I/Q – вход 50 Ом, ± 0,5 В (на задней панели) Полоса 300 МГц модулированный ВЧ сигнал Смещение I или Q < 500 мкВ Подавление несущей > 40 дБн (>35 дБн > 4 ГГц ) ДВОЙНОЙ ГЕНЕРАТОР МОДУЛИРУЮЩЕГО СИГНАЛА Число каналов 2 (I и Q) Разрешение ЦАП Двойной, 14 бит на 125 МГц Частота среза восстанавливающего фильтра 10 МГц (3-го порядка ФНЧ Бесселя) Сигнал произвольной формы Память: до 16 Мбит, частота 1 Гц ... 6 МГц ( разрешение: 1 мкГц ), длинна символа: 1 ... 9 бит Источник СПФ Генератор ПСП ( длина последовательности: 2n – 1 (5 < n < 32)
Генератор кодовых последовательностей (10 бит )Цифровые фильтры Найквиста, корень из Найквиста, Гаусса, Прямоугольный, Линейный, КИХ (FIR), пользовательский ВЕКТОРНАЯ МОДУЛЯЦИЯ Типы модуляции PSK, QAM, FSK, CPM, MSK, ASK, VSB Производные PSK PSK, BPSK, QPSK, OQPSK, DQPSK, π/4DQPSK, 8 PSK, 16 PSK, 3 π/8 8 PSK Производные QAM 4, 16, 32, 64, 256 Производные FSK 1-бит ... 4-бит с девиацией 0 ... 6 МГц Производные ASK 1-бит ... 4-бит Производные CPM 1-бит ... 4-бит с индексом модуляции 0 ... 1,0 Поддерживаемые стандарты GSM, GSM-EDGE, W-CDMA, APCO-25, DECT, NADC, PDC, TETRA, ATSC DTV ВЫХОД СТРОБСИГНАЛОВ (ОПЦИЯ 01) Выход SMA на задней панели, 50 Ом Частотный диапазон Как и основной выход Время установления <35 пс (20 % ... 80 %) Джиттер fC > 62,5 МГц <300 fs (1 кГц ... 5 МГц полосы пропускания)
fC < 62,5 МГц <10–4 U.I. (1 кГц ... 5 МГц полосы пропускания)Выходной уровень 0,4 Впик-пик ... 1 Впик-пик, смещение: ± 2 В
Разрешение: 5 мВ; погрешность: ± 5%Совместимость ECL, PECL, RSECL, CML, LVDS, NIM ГКЧ Диапазон частот DC ... 64 МГц ; 59,375 ... 128,125 МГц ; 118,75 ... 256,25 МГц ; 237,5 ... 512,5 МГц ; 475 ... 1025 МГц ; 950 ... 2050 МГц DC ... 64 МГц ; 59,375 ... 128,125 МГц ; 118,75 ... 256,25 МГц ; 237,5 ... 512,5 МГц ; 475 ... 1025 МГц ; 950 ... 2050 МГц ; 1900 ... 4100 МГц DC ... 96 МГц ; 89,0625 ... 192,188 МГц ; 178,125 ... 384,375 МГц ; 356,25 МГц ... 768,75 МГц ; 712,5 МГц ... 1537,5 МГц ; 1425 ... 3075 МГц ; 2850 ... 6150 МГц Разрешение 0,1 Гц Источник Внутренний или внешний ОБЩИЕ ДАННЫЕ Интерфейсы LAN, GPIB, RS-232 Габаритные размеры 216 х 89 х 330 мм Напряжение питания 90...264 В , 47...63 Гц (90 Вт) Масса 4,5 кг Опции : Опция 04: рубидиевый опорный генератор ; RM2U-S – одиночный комплект для монтажа в стойку ; RM2U-D – двойной комплект для монтажа в стойку
