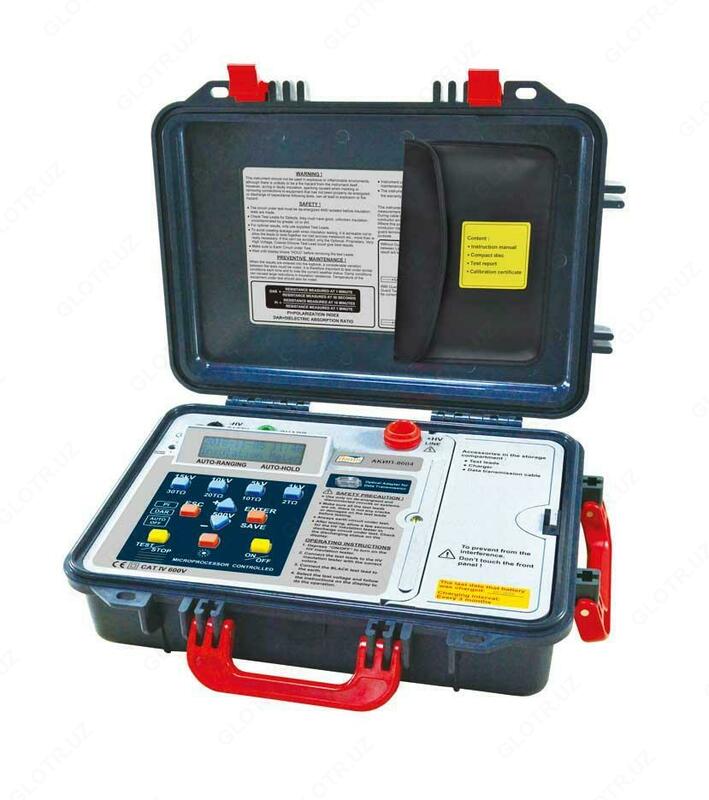

АКИП-8604 — цифровой измеритель сопротивления изоляции

Описание цифрового измерителя сопротивления изоляции АКИП-8604:

АКИП-8604 - Высоковольтный измеритель сопротивления изоляции (испытательное напряжение до 15 кВ с шагом регулировки 500 В) предназначен для измерения сопротивления изоляции оболочек электрических кабелей, проводов и других объектов в диапазоне 0,001 ГОм…3 ТОм (погрешность ± 5%), а также в расширенном диапазоне значений сопротивления изоляции до 30 ТОм (погрешность ± 20%). Тестер изоляции обеспечивает автоматическое измерение коэф. абсорбции (DAR), коэф. поляризации (PI) при постоянном напряжении (тест по таймеру). Для теста изоляции используется динамический режим генерации выходного тока с технологией авторегулирования диапазона. Тераомметр АКИП-8604 питается от аккумуляторной перезаряжаемой батареи и может быть использован для портативного тестирования электрической изоляции материалов, диэлектриков (исследуемых устройств/ ИУ).

Применен 2-х строчный ЖК-дисплей, на который выводится значение измеренного сопротивления изоляции. Экран имеет графический индикатор (bar-шкала), который отображает нарастание Uвых (подчеркивая уровень приложенного потенциала) во время испытаний и спад напряжения в тестируемой цепи при автоматической разрядке накопительного конденсатора.
Тестер оснащен системой сигнализации, которая при наличии в тестируемой цепи пост/ перем. напряжения свыше 30 В (AC/ DC) выдает звуковое предупреждение.

В качестве измерительных принадлежностей в стандартный комплект поставки включены высококачественные соединительные силиконовые провода AL-30AG (зеленый GUARD – 1м), а также высоковольтные AL-30HB (черный – 1 м), AL-58 (красный – 2,6 м). В целях повышения электробезопасности ВВ пробники имеют наконечники с подпружиненным изолирующим экраном (при подключении в гнездо 4 мм или под зажим - свободно утапливается в корпусе).

Особенности цифрового измерителя сопротивления изоляции АКИП-8604:

• Выбор 30 номиналов Uисп и 5-ти фикс. значений (клавиши: 1/ 5/ 10/ 15 кВ);
• Шаг перестройки выходного U исп ± 500 В;
• Встроенный вольтметр (постоянное / переменное);
• Рабочий ток 0,5 нА – 0,55 мА (ток короткого замыкания до 5 мА);
• Графическая линейная шкала (нарастание / спад тестового напряжения), подсветка дисплея;
• Автоматический разряд накопительного конденсатора;
• Индикация времени продолжительности теста;
• Автоматический выбор пределов измерения;
• Автоматическое прерывание теста в случае пробоя изоляции;
• ЖК индикатор с наклонным расположением (2 строки х 16 зн);
• Функция удержания показаний на дисплее (Auto-Hold);
• Оптоизолированный интерфейс (USB х RS-232);
• Внутренняя память (200 ячеек);
• Система энергосбережения, контроль состояния источников питания;
• Автоматическое выключение питания;
• Категория защиты: ЭУ до 600 В/ кат IV;
• Гнездо положительного потенциала Uисп (+HV) выполнено с усиленной защитой;
• Высокие эргономические показатели.
