АКРОН-01 - СТАЦИОНАРНЫЙ УЛЬТРАЗВУКОВОЙ РАСХОДОМЕР

Измерение объемного расхода и суммарного объема (количества) жидкостей, протекающих в напорных трубопроводах систем водоснабжения, канализации и нефтепродуктоснабжения без врезки в действующий трубопровод.

• Принцип действия расходомера заключается в измерении разности времени прохождения ультразвуковой волны по потоку и против потока контролируемой жидкости, пересчете ее в мгновенное значение расхода с последующим интегрированием.
• Погрешность прибора составляет 2 % от верхнего предела измерения. Верхний и нижний пределы измерения устанавливает оператор.

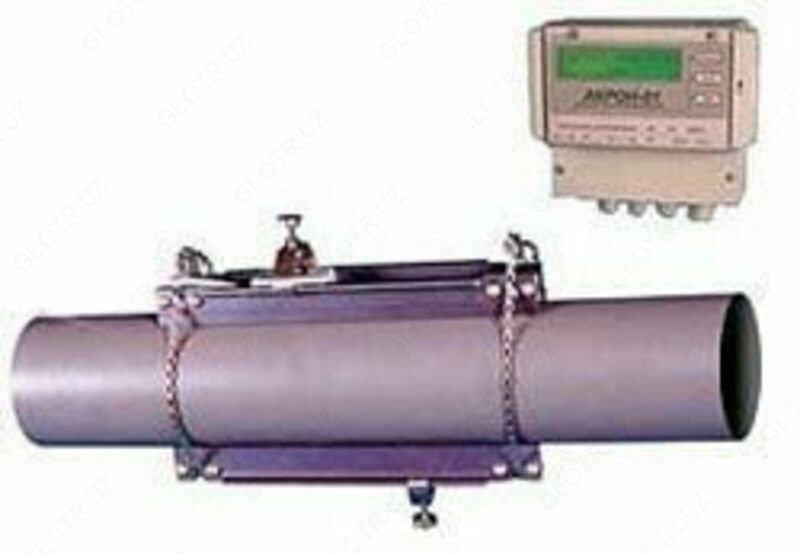

  Расходомер включает в себя блок датчиков (состоит из двух ультразвуковых датчиков и устройства для их крепления на трубе) и электронный блок, соединенные радиочастотным кабелем длиной до 50 м (по умолчанию – 10м, длина оговаривается при заказе, самовольное изменение не допускается). Датчики устанавливаются на прямолинейном участке трубопровода на наружной поверхности, очищенной от грязи, краски и ржавчины.

  После включения прибора оператор производит настройку прибора путем ввода технологических параметров, таких, как:

• дата и время;
• длина выборки для усреднения;
• макс. значение расхода;
• длина внешней окружности трубы, толщина стенки трубопровода;
• тип жидкости (холодная, горячая вода, мазут, сточные воды);
• материал трубопровода;
• срок эксплуатации трубопровода;
• диапазон выходного тока (0-5, 0-20, 4-20 мА).

  Введенные параметры, как и измеренные значения, сохраняются в памяти прибора не менее одного года даже при отсутствии питания!

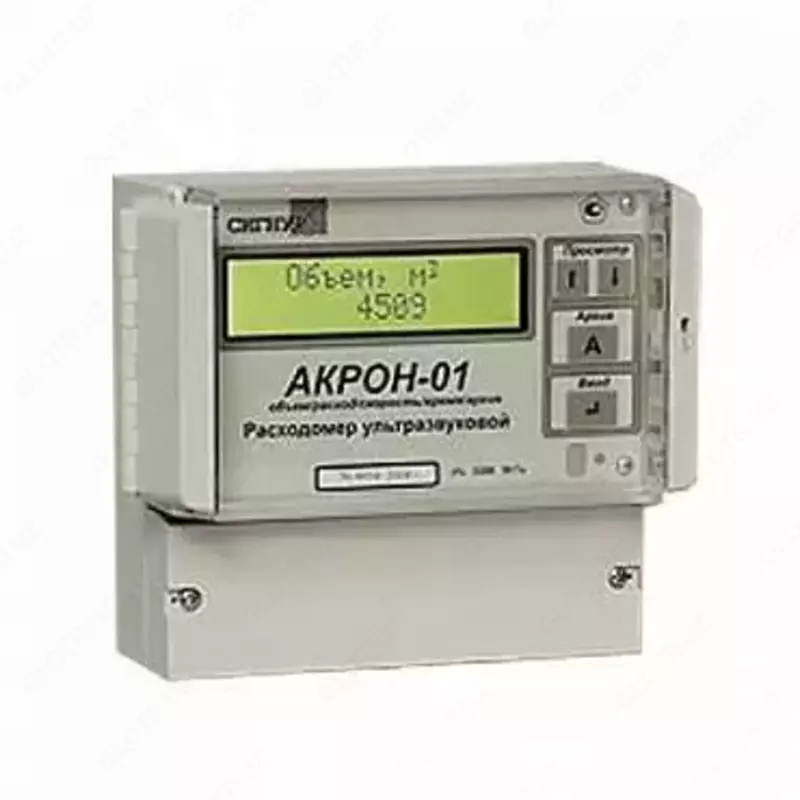

  Расходомер имеет жидкокристаллический дисплей, на который выводится следующая информация:

  • текущие значения измеряемых величин:
  • объема протекающей жидкости;
  • мгновенного значения расхода;
  • скорости потока;
  • времени работы;
  • содержимое архивов (за 30 сут., за 24 ч; перерывы учета);
  • индикация настройки акустического канала при монтаже;
  • диагностические сообщения о возможных неисправностях.

  Время монтажа на объекте не превышает 20 минут! (что позволяет использовать стационарный расходомер «АКРОН» в качестве портативного прибора для энергоаудита. Недостаток способа - необходимость питания от сети 220 В).

  Межповерочный интервал - 1 год. Поверка прибора производится на расходомерной установке или расчетно-имитационным способом по методике, изложенной в инструкции.

  Технические характеристики:



  Ду измеряемого трубопровода, мм	30 …2000
  Диапазон измеряемых расходов, м3/ч	0 …40 000
  Основная погрешность, % - при измерении объема - при измерении количества	1,5 % показаний 2 % верхнего предела
  Температура окружающей среды, (С	0 …50
  Температура жидкости, (С	-10 … +150
  Напряжение питания, В	220
