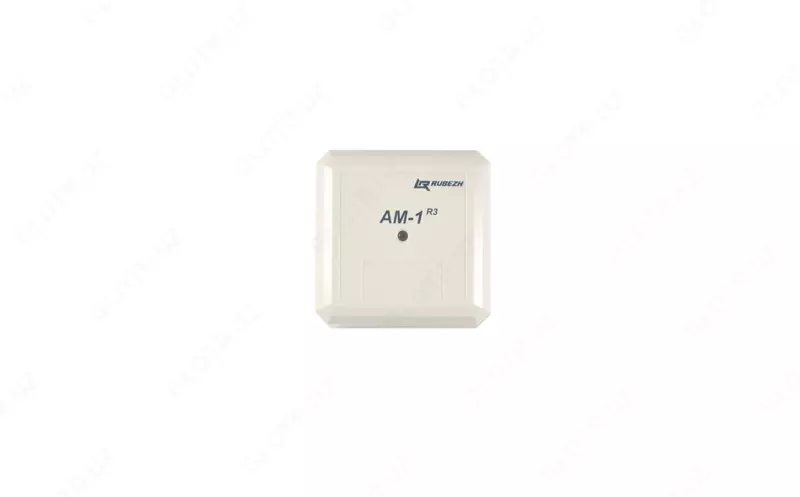

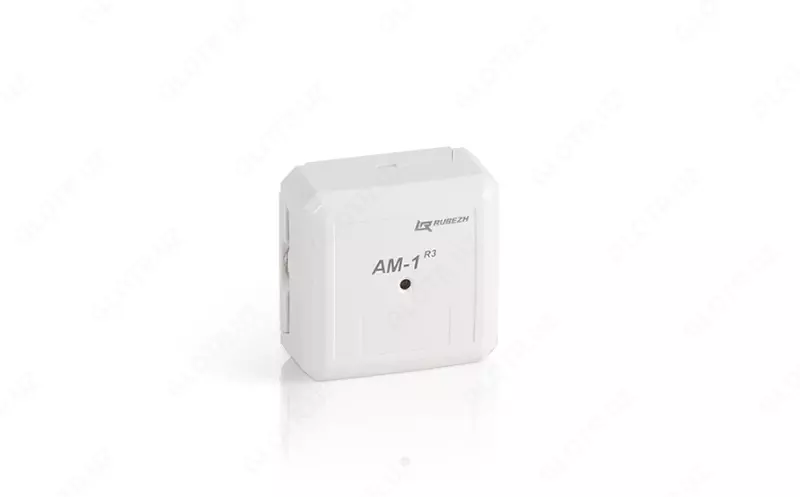

АМ-1-R3 - Адресная метка

                                                                АМ-1-R3 - Адресная метка

Адресная метка АМ-1 прот.R3, предназначена для получения извещений от устройств с выходом типа «сухой контакт», не питающихся от шлейфа, и передачи извещений в приемно-контрольный прибор. Работает в составе адресной системы под управлением приемно-контрольного прибора Рубеж, обеспечивающим в АЛС обмен в протоколе R3.

Адресная метка контролирует сопротивление своего шлейфа и передает на приемно-контрольный прибор извещение о соответствующем событии – замыкании-размыкании контактов контролируемого устройства, подключенного к шлейфу, или неисправности шлейфа с указанием своего адреса.

Шлейф адресной метки в системе может иметь один из следующих типов:

• Пожарный;
• Охранный;
• Технологический;
• Неисправность.

Выбор типа шлейфа, а также тип подключаемых контактов контролируемого устройства (нормально-замкнутые или нормально-разомкнутые) производится при начальном конфигурировании метки. Имеется возможность настраивать установленные по умолчанию пороги «норма» и «сработка».

В шлейф адресной метки может быть подключено один или два датчика с выходом типа «сухой контакт». Параллельно каждому контакту должен быть подключен шунтирующий резистор.

В системе адресная метка занимает один адрес.
Питание адресной метки и передача сигналов на приемно-контрольный прибор осуществляются по адресной линии связи.

Характеристики:

Питание - от АЛС

Ток потребления от АЛС, мА, не более - 0.38

Максимальная длина линии между адресной меткой и устройством с выходом типа «сухой контакт», м, не более - 100

Максимальное количество подключенных к каждому ШС извещателей - 2

Степень защиты оболочки - IP30

Масса, г, не более - 35

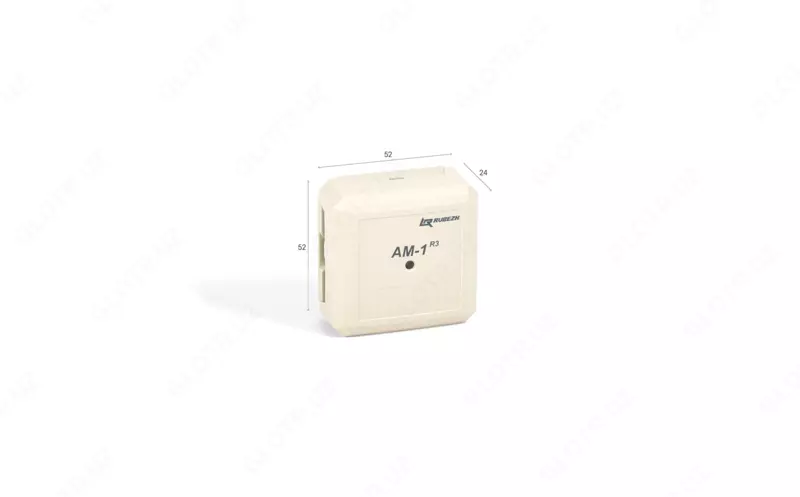

Ширина, мм, не более - 52

Высота, мм, не более - 52

Глубина, мм, не более - 24

Средний срок службы, лет - 10

Диапазон рабочих температур, °С - от -25 до +55
