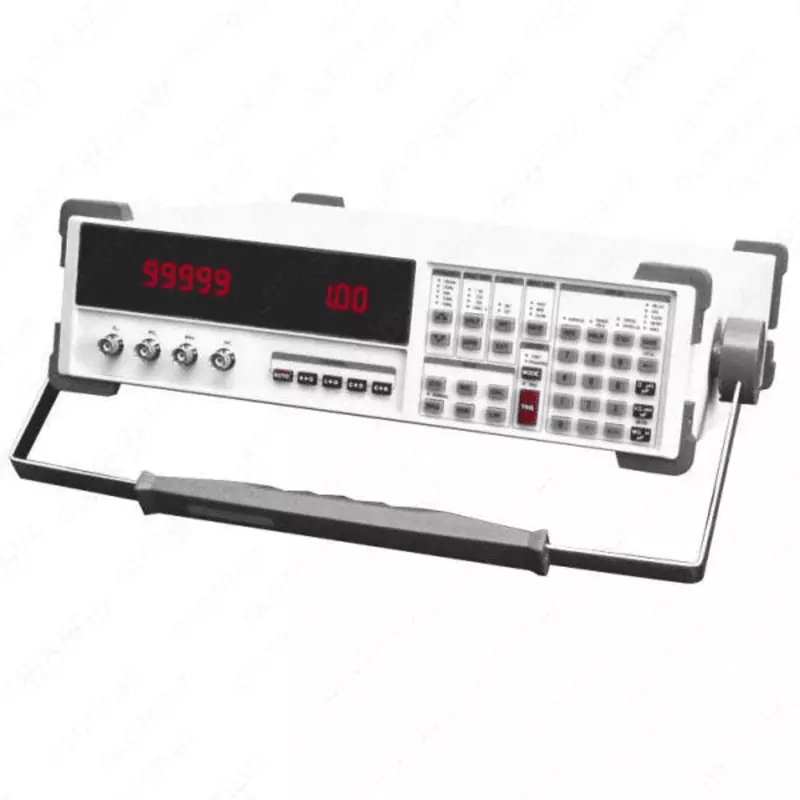

АМ-3001 — цифровой RLC-метр

В наличии Код: P-0926415

от 100 000 сум / шт.

Показать телефон Позвонить Написать Написать

Описание

Описание цифрового RLC-метр АМ-3001:

Цифровой RLC-метр АМ-3001 представляет собой устройство для измерения LCR характеристик радиоэлектронных компонентов и электрических цепей. Он имеет возможность контролировать величины, различающиеся на 13 порядков, основную точность измерений 0,05% и 5 измерительных частот.

Особенности цифрового RLC-метр АМ-3001:
- Интерфейс Handler/Sorter на разъеме DB25 обеспечивает индикацию данных по разбраковке и состояние измерительного процесса. Запуск прибора по этому интерфейсу осуществляется подачей отрицательного ТТЛ-сигнала. Защита по входу запуска обеспечивается в пределах ±15 В;
- Зажим-адаптер АМ-3001-КС обеспечивает возможность подключения прибора к компонентам, которые не могут быть непосредственно подключены к адаптеру АМ-3001-АЕ. Полярность обозначена для режима измерений с напряжением смещения;
- Пинцет-адаптер АМ-3001-ТЕ обеспечивает возможность подключения прибора к SMD-компонентам или к схемам с поверхностным монтажом. Полярность обозначена для режима измерений с напряжением смещения.

Технические параметры цифрового RLC-метр АМ-3001:

Параметр		Значение
РЕЖИМЫ ИЗМЕРЕНИЙ И ИНДИКАЦИЯ ПАРАМЕТРОВ
Режимы измерений		AUTO, R+Q, L+Q, C+D, C+Q
Эквивалентная схема измерений		последовательная или параллельная
Отображаемые параметры		измеренное значение, абсолютное отклонение, относительное отклонение в %, результаты разбраковки
Усреднение		по выбору от 2 до 10 измерений
Диапазоны измерений параметров
R+Q: R		0,0001 Ом ... 2000 МОм
Q		0,00001 ... 50
L+Q: L		0,0001 мкГн ... 99999 Гн
Q		0,0001 ... 50
C+D: C		0,0001 пФ ... 99999 мкФ
D		0,00001 ... 10
C+R: C		0,0001 пФ ... 99999 мкФ
R		0,00001 ... 99999 кОм
ДИАПАЗОН ИЗМЕРЕНИЯ И ПРЕДЕЛЫ ЗНАЧЕНИЙ СОПРОТИВЛЕНИЯ ДЛЯ РЕЖИМА ПОСТОЯННОГО НАПРЯЖЕНИЯ
Диапазон	Сопротивление источника напряжения	Сопротивление	Индуктивность	Емкость
3	25,0 Ом	10 мкОм ... 360 Ом	0,1 мкГн … 57/f Гн0,1 мкГн … 57/f Гн	99999 мкФ … 442/F мкФ
2	25,0 Ом	360 Ом ... 5,76 кОм	57/f Гн … 917/f Гн	442/f мФ … 27,6/f мкФ
1	25,0 Ом	5,76 кОм ... 90,0 кОм	917/f Гн … 14324/f Гн	27,6/f мкФ … 1,77/f мкФ
0	25,0 Ом	90,0 кОм ... 2000 МОм	14324/f Гн ... 99999 Гн	1,77/f мкФ … 0,00001 пкФ
