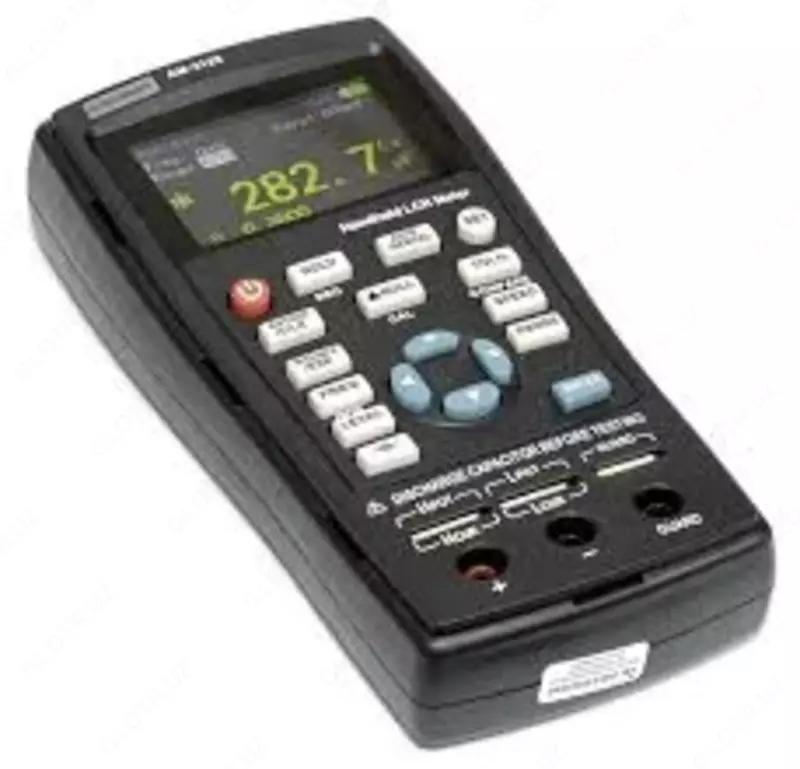

АМ-3128 измеритель RLC

Технические характеристики измерителя RLC АМ-3128:

Частота испытательного сигнала	Поддиапазон измерений	Отображаемый диапазон	Пределы абсолютной погрешности измерений		Эквивалентная схема измерений
			C	De*
Измерение емкости С и тангенса угла диэлектрических потерь D
100, 120 Гц	20 мФ	4,000 мФ...20,000 мФ	±(0,08Cx + 5 е.м.р)	±0,0800	последовательная
	4 мФ	400,0 мкФ...3,9999 мФ	±(0,02Cx + 3 е.м.р)	±0,0200	последовательная
	400 мкФ	40,00 мкФ...399,99 мкФ	±(0,006Cx + 2 е.м.р)	±0,0060	последовательная
	40 мкФ	4,000 мкФ...39,999 мФ	±(0,004Cx + 2 е.м.р)	±0,0040	последовательная
	4 мкФ	400,0 нФ...3,9999 мкФ	±(0,004Cx + 2 е.м.р)	±0,0040	последовательная или параллельная
	400 нФ	40,00 нФ...399,99 нФ	±(0,004Cx + 2 е.м.р)	±0,0040	параллельная
	40 нФ	4,000 нФ...39,999 нФ	±(0,005Cx + 3 е.м.р)	±0,0050	параллельная
	4 нФ	0 пФ...3,999 нФ	±(0,015Cx + 5 е.м.р)	-	параллельная
1 кГц	1000 мкФ	400,0 мкФ...999,9 мкФ	±(0,03Cx + 5 е.м.р)	±0,0400	последовательная
	400 мкФ	40,00 мкФ...399,99 мкФ	±(0,015Cx + 3 е.м.р)	±0,0200	последовательная
	40 мкФ	4,000 мкФ...39,999 мкФ	±(0,006Cx + 2 е.м.р)	±0,0060	последовательная
	4 мкФ	400,0 нФ...3,9999 мкФ	±(0,004Cx + 2 е.м.р)	±0,0040	последовательная
	400 нФ	40,00 нФ...399,99 нФ	±(0,004Cx + 2 е.м.р)	±0,0040	последовательная или параллельная
	40 нФ	4,000 нФ...39,999 нФ	±(0,006Cx + 3 е.м.р)	±0,0040	параллельная
	4 нФ	400,0 пФ...3,9999 нФ	±(0,006Cx + 3 е.м.р)	±0,0060	параллельная
	400 пФ	0,0 пФ...399,9 пФ	±(0,03Cx + 5 е.м.р)	-	параллельная
10 кГц	100 мкФ	40,00 мкФ...100,00 мкФ	±(0,04Cx + 5 е.м.р)	±0,0400	последовательная
	40 мкФ	4,000 мкФ...39,999 мкФ	±(0,02Cx + 3 е.м.р)	±0,0200	последовательная
	4 мкФ	400,0 нФ...3,9999 мкФ	±(0,006Cx + 2 е.м.р)	±0,0060	последовательная
	400 нФ	40,00 нФ...399,99 нФ	±(0,004Cx + 2 е.м.р)	±0,0040	последовательная
	40 нФ	4,000 нФ...39,999 нФ	±(0,004Cx + 2 е.м.р)	±0,0040	последовательная или параллельная
	4 нФ	400,0 пФ...3,9999 нФ	±(0,004Cx + 2 е.м.р)	±0,0040	параллельная
	400 пФ	40,00 пФ...399,99 пФ	±(0,006Cx + 3 е.м.р)	±0,0060	параллельная
	40 пФ	0,00 пФ...39,99 пФ	±(0,025Cx + 5 е.м.р)	-	параллельная
40 кГц	100 мкФ	40,00 мкФ...100,00 мкФ	±(0,06Cx + 5 е.м.р)	±0,0600	последовательная
	40 мкФ	4,000 мкФ...39,999 мкФ	±(0,04Cx + 3 е.м.р)	±0,0400	последовательная
	4 мкФ	400,0 нФ...3,9999 мкФ	±(0,01Cx + 2 е.м.р)	±0,0100	последовательная
	400 нФ	40,00 нФ...399,99 нФ	±(0,006Cx + 2 е.м.р)	±0,0060	последовательная
	40 нФ	4,000 нФ...39,999 нФ	±(0,006Cx + 2 е.м.р)	±0,0060	последовательная или параллельная
	4 нФ	400,0 пФ...3,9999 нФ	±(0,006Cx + 2 е.м.р)	±0,0060	параллельная
	400 пФ	40,00 пФ...399,99 пФ	±(0,01Cx + 3 е.м.р)	±0,0100	параллельная
	40 пФ	0,000 пФ...39,999 пФ	±(0,03Cx + 5 е.м.р)	-	параллельная
100 кГц	10 мкФ	4,000 мкФ...10,000 мкФ	±(0,08Cx + 20 е.м.р)	±0,0800	последовательная
	4 мкФ	400,0 нФ...3,9999 мкФ	±(0,05Cx + 10 е.м.р)	±0,050	последовательная
	400 нФ	40,00 нФ...399,99 нФ	±(0,015Cx + 5 е.м.р)	±0,0150	последовательная
	40 нФ	4,000 нФ...39,999 нФ	±(0,01Cx + 2 е.м.р)	±0,0100	последовательная
	4 нФ	400,0 пФ...3,999 нФ	±(0,01Cx + 2 е.м.р)	±0,0100	последовательная или параллельная
	400 пФ	40,00 пФ...399,99 пФ	±(0,015Cx + 2 е.м.р)	±0,0150	параллельная
	40 пФ	4,000 пФ...39,999 пФ	±(0,02Cx + 5 е.м.р)	±0,0200	параллельная
	4 пФ	0,000 пФ...3,999 пФ	±(0,05Cx + 10 е.м.р)	-	параллельная
* – погрешность измерений тангенса угла диэлектрических потерь (De) нормируется для D < 0,5. Сх – измеренное значение емкости.
Частота испытательного сигнала	Поддиапазон измерений	Отображаемый диапазон	Пределы абсолютной погрешности измерений		Эквивалентная схема измерений
			L	De*
Измерение индуктивности L и добротности Q
100 Гц, 120 Гц	1000 Гн	400,0 Гн...999,9 Гн	±(0,02Lx + 3 е.м.р)	±0,0200	параллельная
	400 Гн	40,000 Гн...399,99 Гн	±(0,006Lx + 2 е.м.р)	±0,0060	параллельная
	40 Гн	4,000 Гн...39,999 Гн	±(0,004L + 2 е.м.р)	±0,0040	параллельная
	4 Гн	400,0 мГн...3,9999 Гн	±(0,004Lx + 2 е.м.р)	±0,0040	последовательная или параллельная
	400 мГн	40,00 мГн...399,99 мГн	±(0,004Lx + 2 е.м.р)	±0,0040	последовательная
	40 мГн	4,000 мГн...39,999 мГн	±(0,006Lx + 3 е.м.р)	±0,0060	последовательная
	4 мГН	0 мкГн...3,999 мГн	±(0,03Lx + 5 е.м.р)	-	последовательная
1 кГц	100 Гн	40,00 Гн...100,00 Гн	±(0,02x + 3 е.м.р)	±0,0200	параллельная
	40 Гн	4,000 Гн...39,999 Гн	±(0,006Lx + 2 е.м.р)	±0,0060	параллельная
	4 Гн	400,0 мГн...3,9999 Гн	±(0,004Lx + 2 е.м.р)	±0,0040	параллельная
	400 мГн	40,00 мГн...399,99 мГн	±(0,004Lx + 2 е.м.р)	±0,0040	последовательная или параллельная
	40 мГн	4,000 мГн...39,999 мГн	±(0,004Lx + 2 е.м.р)	±0,0040	последовательная
	4 мГн	400,0 мкГн...3,9999 мГн	±(0,01Lx + 3 е.м.р)	±0,0100	последовательная
	400 мкГн	0,0 мкГн...399,9 мкГн	±(0,03Lx + 5 е.м.р)	-	последовательная
10 кГц	1 Гн	400,0 мГн...999,9 мГн	±(0,015Lx + 3 е.м.р)	±0,0150	параллельная
	400 мГн	40,00 мГн...399,99 мГн	±(0,004Lx + 2 е.м.р)	±0,0040	параллельная
	40 мГн	4,000 мГн...39,999 мГн	±(0,004Lx + 2 е.м.р)	±0,0040	последовательная или параллельная
	4 мГн	400,0 мкГн...3,9999 мГн	±(0,004Lx + 2 е.м.р)	±0,0040	последовательная
	400 мкГн	40,00 мкГн...399,99 мкГн	±(0,008Lx + 3 е.м.р)	±0,0080	последовательная
	40 мкГн	0,00 мкГн...39,99 мкГн	±(0,03Lx + 5 е.м.р)	-	последовательная
40 кГц	1 Гн	400,0 мГн...999,9 мГн	±(0,02Lx + 4 е.м.р)	±0,0200	параллельная
	400 мГн	40,00 мГн...399,99 мГн	±(0,008Lx + 2 е.м.р)	±0,0080	параллельная
	40 мГн	4,000 мГн...39,999 мГн	±(0,008Lx + 2 е.м.р)	±0,0080	последовательная или параллельная
	4 мГн	400,0 мкГн...3,9999 мГн	±(0,008Lx + 2 е.м.р)	±0,0080	последовательная
	400 мкГн	40,00 мкГн...399,99 мкГн	±(0,015Lx + 3 е.м.р)	±0,0150	последовательная
	40 мкГн	0,00 мкГн...39,999 мкГн	±(0,04Lx + 5 е.м.р)	-	последовательная
100 кГц	100 мГн	40,00 мГн...399,99 мГн	±(0,025Lx + 2 е.м.р)	±0,0250	параллельная
	40 мГн	4,000 мГн...39,999 мГн	±(0,015Lx + 2 е.м.р)	±0,0150	параллельная
	4 мГн	400,0 мкГн...3,9999 мГн	±(0,01Lx + 2 е.м.р)	±0,0100	последовательная или параллельная
	400 мкГн	40,00 мкГн...399,99 мкГн	±(0,01Lx + 2 е.м.р)	±0,0100	последовательная
	40 мкГн	4,000 мкГн...39,999 мкГн	±(0,015Lx + 5 е.м.р)	±0,0150	последовательная
	4 мкГн	0,000 мкГн...3,999 мкГн	±(0,04Lx + 10 е.м.р)	-	последовательная
