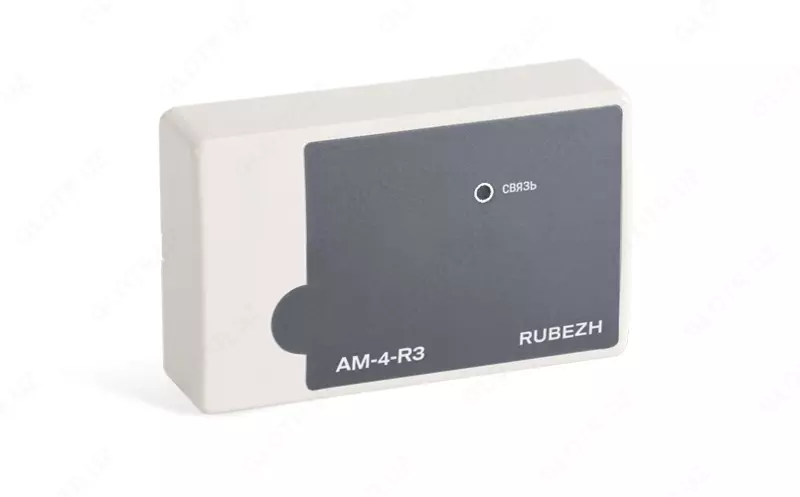

АМ-4-R3 - Метка адресная

Адресная метка АМ-4 прот.R3 предназначена для получения извещений от устройств с выходом типа «сухой контакт», не питающихся от шлейфа, и передачи извещений в приемно-контрольный прибор. Работает в составе адресной системы под управлением приемно-контрольного прибора Рубеж, обеспечивающим в АЛС обмен в протоколе R3.

Адресная метка АМ-4-R3 контролирует сопротивление своего шлейфа и передает на приемно-контрольный прибор извещение о соответствующем событии – замыкании-размыкании контактов контролируемого устройства, подключенного к шлейфу, или неисправности шлейфа с указанием своего адреса.

Функционально адресная метка АМ-4-R3 представляет собой четыре отдельных логических устройства АМ-1-R3, объединенных в одном корпусе. В системе адресная метка занимает сразу четыре адреса, идущих по порядку – каждый шлейф занимает свой адрес.

 Шлейфы адресной метки в системе могут иметь один из следующих типов:

• Пожарный;
• Охранный;
• Технологический;
• Неисправность.

Выбор типа каждого шлейфа, а также тип подключаемых контактов контролируемого устройства (нормально-замкнутые или нормально-разомкнутые) производится при начальном конфигурировании метки. Имеется возможность настраивать установленные по умолчанию пороги «норма» и «сработка».

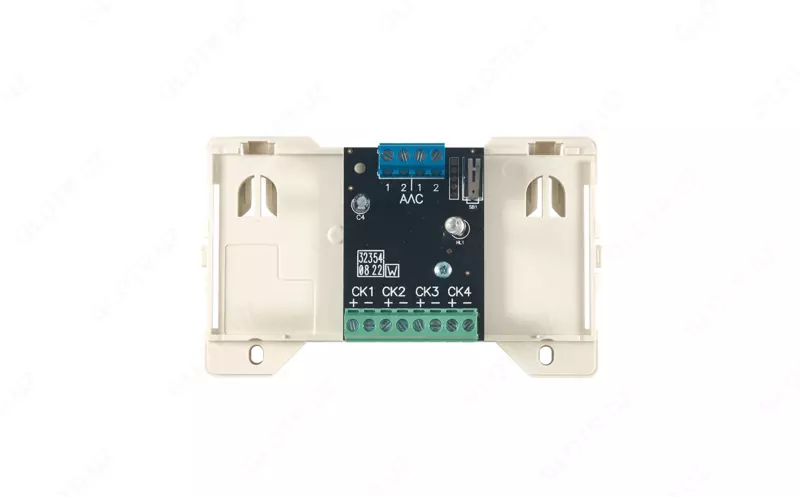

В каждый шлейф адресной метки может быть подключено один или два датчика с выходом типа «сухой контакт». Параллельно каждому контакту должен быть подключен шунтирующий резистор.

Питание адресной метки и передача сигналов на приемно-контрольный прибор осуществляются по адресной линии связи.

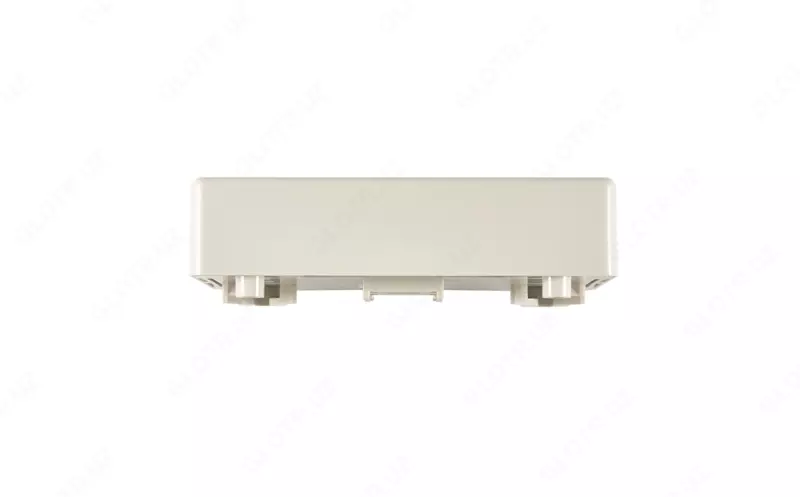

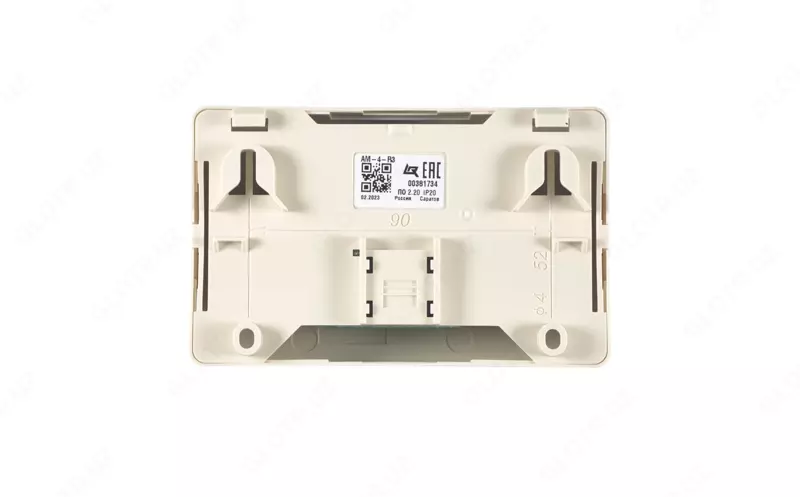

Адресная метка АМ-4 прот.R3 имеет возможность установки на DIN-рейку с помощью специальной крепежной планки, установленной на основании изделия.

Характеристики:

Питание - от АЛС

Ток потребления от АЛС, мА, не более  - 0.6

Максимальная длина линии между адресной меткой и устройством с выходом типа «сухой контакт», м, не более - 100

Максимальное количество подключенных к каждому ШС извещателей - 2

Степень защиты оболочки - IP30

Масса, г, не более - 250

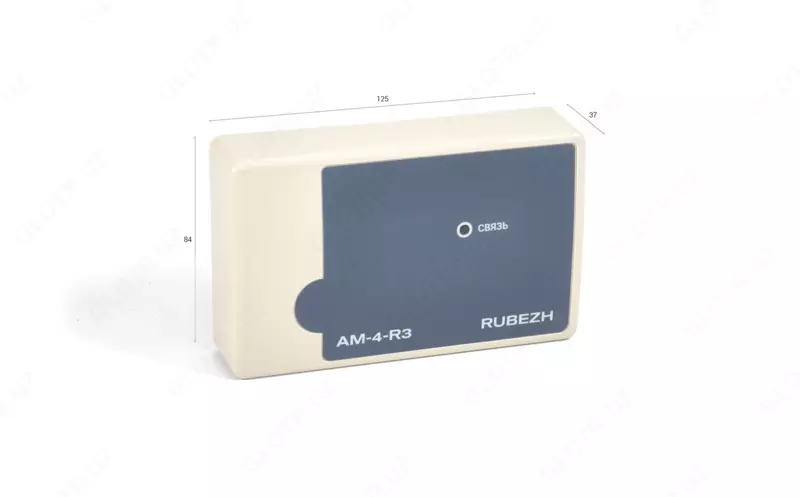

Ширина, мм, не более - 125

Высота, мм, не более - 84

Глубина, мм, не более - 37

Средний срок службы, лет - 10

Диапазон рабочих температур, °С - от -25 до +55
