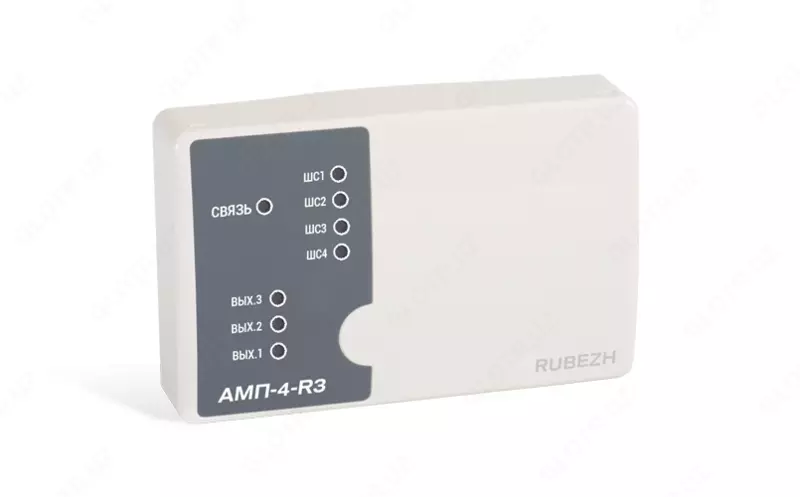

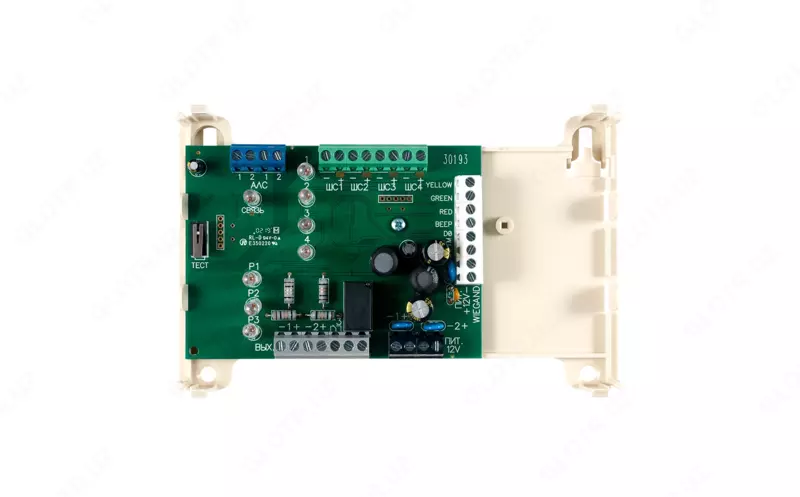

Метка адресная пожарная АМП-4-R3 предназначена для подключения к адресной системе неадресных пожарных, охранных извещателей, считывателя Wiegand, управления оповещением, инженерными системами и передачи информации о состоянии шлейфа с извещателями в адресный приемно-контрольный прибор. Работает в составе адресной системы под управлением приемно-контрольного прибора Рубеж, обеспечивающим в АЛС обмен в протоколе R3.

Метка адресная АМП-4-R3 обеспечивает:

• подключение неадресных охранных, тепловых, дымовых, ручных или линейных пожарных извещателей;
• защитный сброс шлейфа для исключения ложных сработок;
• контроль исправности шлейфов сигнализации и выходных линий управления ИУ на обрыв и короткое замыкание;
• управление устройствами оповещения - световыми табло и звуковыми оповещателями;
• различные режимы работы питающих выходов;
• снятие/постановка охранных зон с помощью считывателя Proximity-карт, работающим в формате Wiegand, или по командам с прибора «Рубеж-2ОП» прот. R3;
• управление внешними устройствами, например электромагнитным замком, с помощью перекидного реле «сухой контакт» по командам с прибора «Рубеж-2ОП» прот. R3.

 В системе адресная метка представляет собой восемь отдельных логических устройства с соответствующим количеством занимаемых адресов:

• 4 шлейфа сигнализации;
• 2 выхода с контролем целостности цепи;
• 1 выход типа «сухой контакт»;
• 1 интерфейс Wiegand.

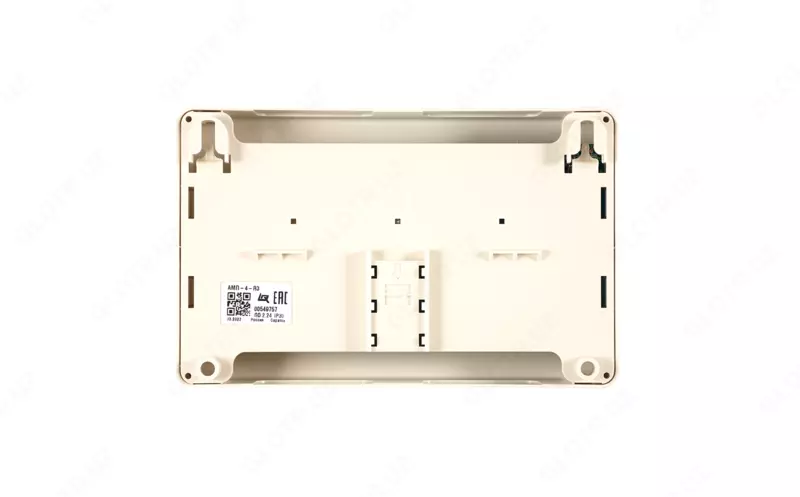

Адресная метка АМП-4 прот.R3 имеет возможность установки на DIN-рейку с помощью специальной крепежной планки, установленной на основании изделия.

Типы шлейфов контроля тепловых и дымовых пожарных извещателей, охранных извещателей:

Пожарный тип 1 - дымовой тип шлейфа с контролем короткого замыкания и обрыва для подключения точечных дымовых извещателей, ручных извещателей, линейных извещателей. Адресная метка переходит в состояние «Пожар 1» при сработке одного извещателя в шлейфе (при включенной функции защитного сброса - при повторной сработке одного извещателя после защитного сброса). Адресная метка переходит в состояние «Пожар 2» только при срабатывании двух дымовых извещателей или одного ручного извещателя.

Пожарный тип 3 - тепловой тип шлейфа с контролем короткого замыкания и обрыва для подключения точечных тепловых извещателей. Адресная метка переходит в состояние «Пожар 1» после срабатывания одного теплового извещателя, в состояние «Пожар 2» только при сработке двух тепловых извещателей.

Охранный тип 6 - охранный тип шлейфа для подключения охранных извещателей с выходом типа «сухой контакт», НЗ или НР. Адресная метка переходит в состояние «Тревога» при сработке любого одного извещателя, либо при обрыве или КЗ шлейфа, если шлейф находится на охране, либо вскрытии корпуса.

Технологический - технологический тип шлейфа для подключения устройств с выходом типа «сухой контакт», предназначенный для выдачи информационных (не тревожных) событий, таких как открытие двери, сработка инженерного оборудование и т.п. Адресная метка переходит в состояние «Сработка 1 датчика», «Сработка 2 датчика» или «Сработка двух датчиков» при сработке соответствующего количества контактов на шлейфе.

Технические характеристики:

Напряжение питания, В - от 10,2 до 14 или от 20 до 28

Ток потребления от АЛС, мА, не более - 0.72

Количество ШС (контролируемых шлейфов с извещателями) - 4

Ток, коммутируемый электронными ключами, А, не более - 0.5

Длина проводов линии связи модуля с кодонаборным устройством и/или считывателем, м, не более - 50

Максимальный ток потребления от источника питания 12 В (без учёта выходов), мА - 275

Максимальный ток потребления от источника питания 24 В (без учёта выходов), мА - 145

Ток, коммутируемый контактами реле типа «сухой контакт» при напряжении до 30 В, А, не более - 3

Ток, коммутируемый контактами реле типа «сухой контакт» при напряжении до 250 В, А, не более - 3

Максимальное количество подключенных к каждому ШС извещателей - 30

Степень защиты оболочки - IP30

Масса, г, не более - 250

Ширина, мм, не более - 170

Высота, мм, не более - 108

Глубина, мм, не более - 42

Средний срок службы, лет - 10

Диапазон рабочих температур, °С - от -25 до +55
