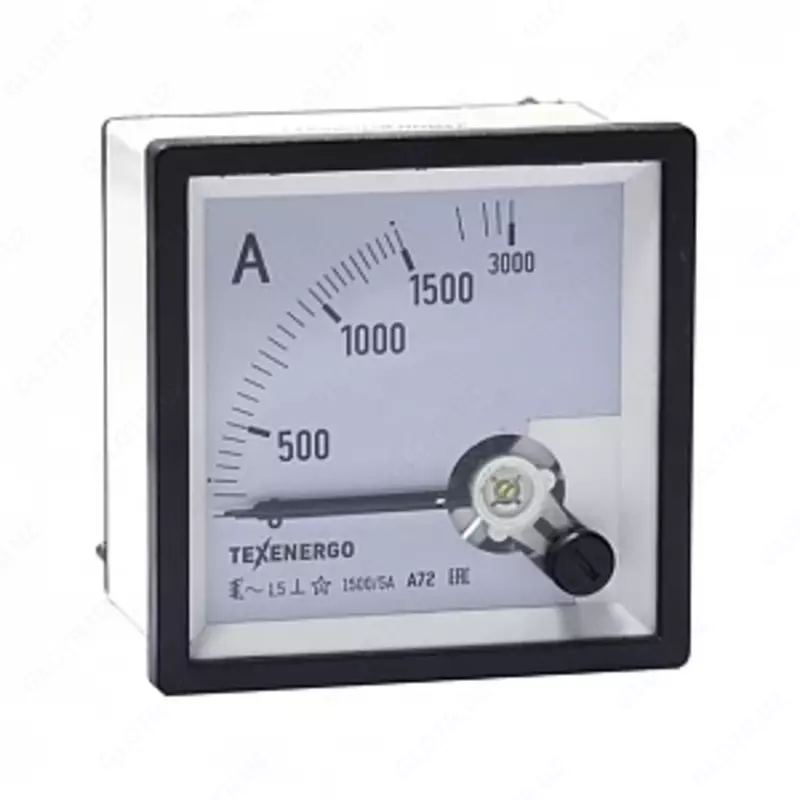

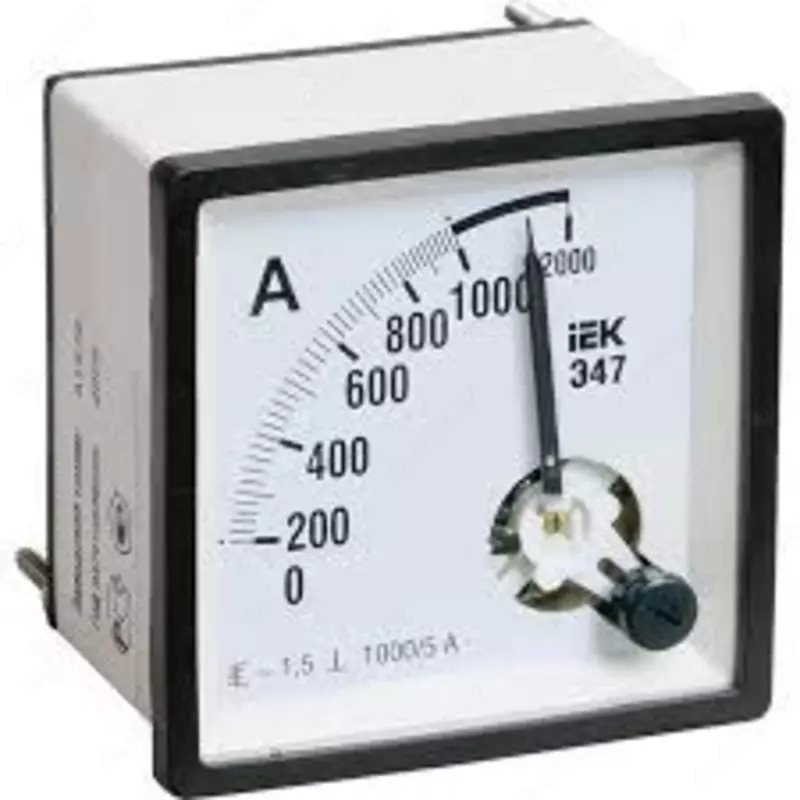

A72 tipidagi ampermetr - bu elektr zanjirlarida oqim kuchini aniqlash uchun to'g'ridan-to'g'ri o'qiladigan elektr analog o'lchash moslamasi.

Qurilma yuk pallasiga ketma-ket yoki o'lchash oqimi transformatori orqali ulanadi.

Qurilma statsionar o'rnatish uchun mo'ljallangan va ko'rsatuvchi o'lchov vositasidir.

Har bir ampermetrda tanaga, o'lchovga va terminallarga qo'llaniladigan belgilar mavjud.

Ampermetrlar - yadro va podshipniklarda harakatlanuvchi qismi bo'lgan elektromagnit tizimning qurilmalari.

Elektromagnit tizim qurilmalarining ishlash printsipi o'lchangan oqimning magnit maydonining (statsionar bobin orqali o'tadigan oqim) ferromagnit materialdan yasalgan harakatlanuvchi yadro bilan o'zaro ta'siriga asoslangan.

Qurilmalar o'lchov diapazonining chetidagi nol belgisidan bir xil yoki notekis kvadrant shkalasi (90 graduslik burilish burchagi bilan soat bo'ylab qo'l harakati) ko'rinishidagi o'qish moslamasiga va pichoq tipidagi ko'rsatgichga ega. Mexanik nol tuzatuvchi.

Strukturaviy ravishda, qurilmalar o'lchash mexanizmini shikastlanishdan va ifloslanishdan himoya qiluvchi dielektrik plastik qutilarda ishlab chiqariladi.

O'lchangan miqdorning belgilanishi.

U qurilma kalibrlangan o'lchov birliklari ko'rinishida shkalada ko'rsatilgan. Masalan, A (amper). Qurilmaning nomi o'lchangan miqdorning birligi nomi bilan beriladi.

Aniqlik klassi asboblar shkalasida belgilangan raqam sifatida ko'rsatilgan - 1,5

Zanjirlarda o'zgaruvchan tokni o'lchash asboblari shkalada belgilanadi: ∼.

Qurilmalar 45 Gts dan 65 Gts gacha bo'lgan oddiy chastota diapazonida ishlaydi.

Qurilmaning ish holati: ┴ - vertikal.

Izolyatsiya sinov kuchlanishi - 2 kV.
