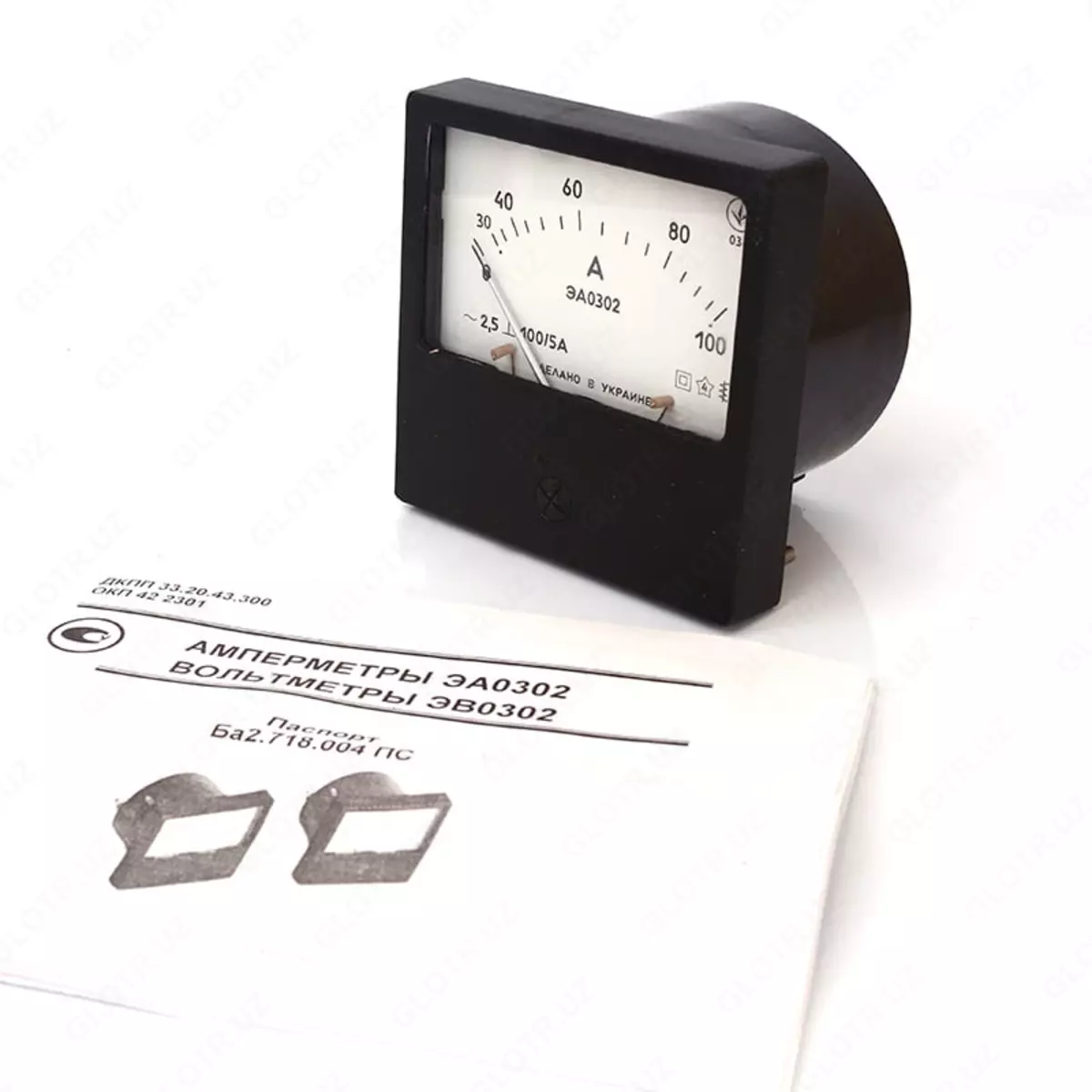

Амперметр ЭА0302/1, 100/5 (Арт. - 1306349)

Амперметр ЭА0302/1 100/5 — щитовой измерительный прибор электромагнитной системы, предназначенный для измерения силы переменного тока синусоидальной формы в электрических цепях. Устройство используется в распределительных щитах, электрических шкафах, системах контроля и управления электроснабжением на промышленных предприятиях, энергетических объектах и в различных электротехнических установках. Прибор обеспечивает надежное измерение параметров электрической сети и позволяет контролировать рабочие режимы оборудования.

Амперметры серии ЭА0302/1 относятся к щитовым приборам с электромагнитным принципом действия. Подвижная часть измерительного механизма закреплена на кернах, что обеспечивает стабильную работу и долговечность устройства. Прибор предназначен для измерения переменного тока частотой от 45 до 65 Гц и отличается устойчивостью к внешним воздействиям, что делает его подходящим для эксплуатации в промышленных условиях.

Амперметр может использоваться как при непосредственном включении в электрическую цепь, так и при подключении через измерительный трансформатор тока. В случае прямого включения прибор применяется для измерения токов небольшого диапазона. При подключении через трансформатор тока диапазон измерения может значительно расширяться и достигать значений до 15000 А. Для корректной работы необходимо использовать измерительный трансформатор тока с номинальным током вторичной обмотки 5 А.

В зависимости от требований заказчика прибор может быть изготовлен с различными диапазонами измерения, а также со специальными отметками на шкале, дополнительными надписями и функциональными зонами. Амперметры с диапазоном менее 1 А могут производиться как миллиамперметры, а приборы с диапазоном более 1000 А — как килоамперметры.

Конструкция устройства обеспечивает надежную эксплуатацию в широком диапазоне климатических условий. Амперметр способен работать при температуре окружающей среды от −50 до +60 °C и относительной влажности воздуха до 95% при температуре 35 °C. Компактные размеры и небольшой вес делают прибор удобным для монтажа в стандартные панели управления и распределительные щиты.

Преимущества

• Надежная электромагнитная измерительная система

• Возможность работы через трансформатор тока

• Широкий диапазон измерений

• Компактные размеры для щитового монтажа

• Устойчивость к суровым климатическим условиям

• Возможность изготовления по индивидуальному заказу

Технические характеристики

Часто задаваемые вопросы

1. Для чего используется амперметр ЭА0302/1?
   Он применяется для измерения силы переменного тока в электрических цепях промышленного оборудования и распределительных щитов.

2. Можно ли использовать прибор без трансформатора тока?
   Да, для небольших диапазонов измерений возможно непосредственное включение в цепь.

3. Какой трансформатор тока требуется для работы?
   Необходимо использовать измерительный трансформатор тока с номинальным током вторичной обмотки 5 А.

4. В каких условиях может работать амперметр?
   Прибор рассчитан на эксплуатацию при температуре от −50 до +60 °C и влажности до 95%.

5. Можно ли заказать прибор с другим диапазоном измерения?
   Да, по специальному заказу возможна поставка амперметров с другими диапазонами и специальной разметкой шкалы.
