Анализатор работы электроприводов "Fluke" MDA-550 III

Бренд: Fluke

В наличии Код: P-1128722

Цена по запросу

Показать телефон Позвонить Написать Написать

Характеристики

Анализатор работы электроприводов "Fluke"

Одновременный анализ напряжения, тока и параметров ШИМ

Показать все

Описание

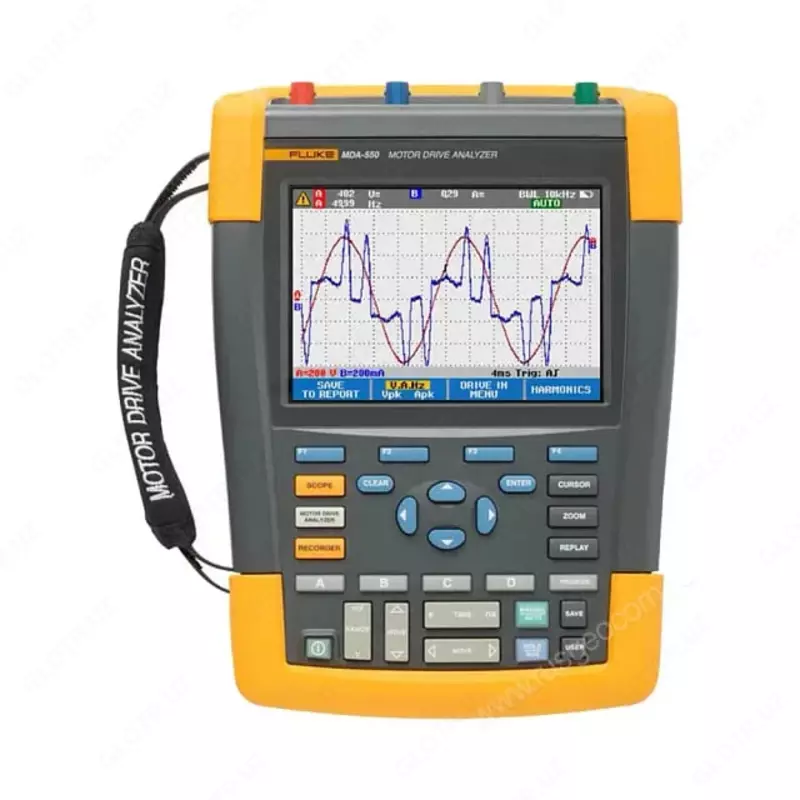

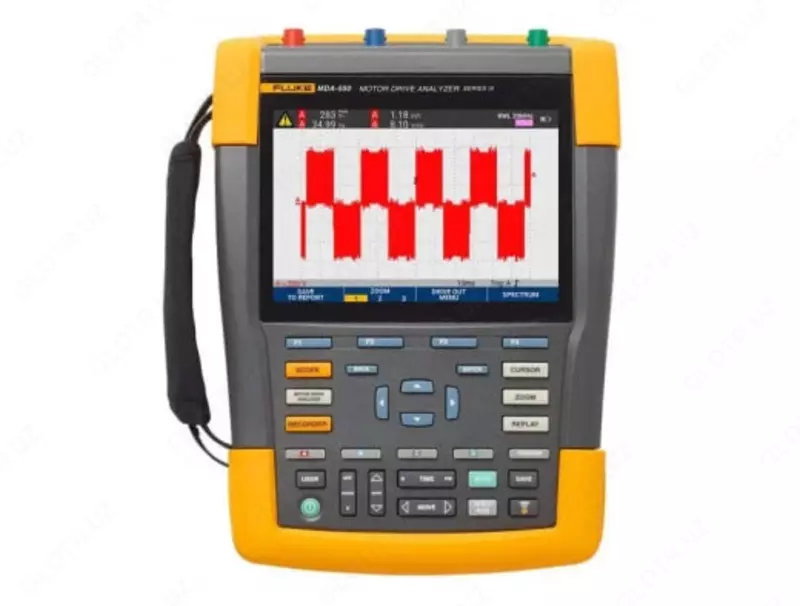

Fluke MDA-550 III — портативный осциллограф и анализатор для диагностики и мониторинга работы электроприводов с инверторными двигателями. Прибор позволяет безопасно обнаруживать неисправности, контролировать ключевые параметры и проводить комплексный анализ состояния электроприводов в реальном времени.

С помощью MDA-550 III измеряются:

Напряжение и ток по фазам
Напряжение на шине постоянного тока
Пульсации переменного тока и модуляции напряжения
Гармоники и асимметрия напряжений и токов
Разряды напряжения на концах вала электродвигателя

Устройство обеспечивает измерения постоянного и переменного тока, ШИМ-напряжения, пиковых значений, а также анализ дисбаланса фаз и спектральный анализ гармоник.

Преимущества

Портативность и удобство работы в полевых условиях
Безопасное измерение высоковольтных цепей
Одновременный анализ напряжения, тока и параметров ШИМ
Сбор данных для отчётов с последующим переносом на ПК через USB или Wi-Fi
Высокая точность и надёжность измерений

Технические характеристики

Параметр	Значение
Наименование и модель	Fluke MDA-550 III анализатор работы электроприводов
Измерение напряжения постоянного тока	До 1000 В, разрешение 1 мВ/10 мВ, точность ±1,5 % + 6 отсчетов
Измерение напряжения переменного тока	До 1000 В, точность 4…10 µs/div ±(1,5 % + 10 отсчетов), 60 Гц – 20 кГц ±(2,5 % + 15 отсчетов)
Пиковое напряжение	До 1000 В, точность ±0,2 деления (максимальный/минимальный пик)
Измерение тока	С токовым зажимом, диапазоны аналогичны напряжению, точность как для V AC+DC
Частотный диапазон	1000 Гц – 500 МГц, точность ±(0,5 % + 2 отсчета)
Соотношение V/Гц	Для приводов переменного тока, точность % Vrms + % Гц
Дисбаланс напряжения/тока	Показатель максимальной разницы между фазами, ориентировочный процент
Время подъема и падения	dV, dt, dV/dt, превышение, точность как у осциллографа
Гармоники	До 51-й гармоники
Сбор данных и отчёты	До 50 экранов, перенос через USB или Wi-Fi, совместимость с FlukeView 2
Настройки зондов	Напряжение: 1:1, 10:1, 100:1, 1000:1; токовый зажим: 0,1…400 мВ/А
Безопасность	IEC 61010-1: степень загрязнения 2; CAT IV 600 В / CAT III 1000 В
Страна происхождения	США
Габариты, мм	280х190х80
Вес, кг	3,2
Гарантия, мес	36

5 часто задаваемых вопросов

Какие параметры электроприводов можно измерять с помощью MDA-550 III?
Напряжение, ток, пульсации, гармоники, асимметрия фаз, ШИМ-напряжение и напряжение на валу.
Можно ли использовать прибор в полевых условиях?
Да, устройство портативное и безопасно для работы на действующих установках.
Какие способы переноса данных доступны?
Через USB-накопитель до 32 ГБ, mini-USB или Wi-Fi с использованием FlukeView 2 для ScopeMeter®.
До какого напряжения можно безопасно измерять?
До 1000 В CAT III и до 600 В CAT IV.
Какие функции анализа дисбаланса доступны?
Показания максимальной разницы напряжений и токов между фазами на входе и выходе привода, а также на входе двигателя.
