Назначение кабелеискателя AnCom КМС-КИ:

Кабелеискатель AnCom КМС-КИ во взаимодействии с анализатором кабелей AnCom КМС-АК в режиме генератора кабелеискателя (ГКИ) обеспечивает поиск кабельных трасс и кабельных дефектов индукционным (режим «Антенна» - активная штанга) и контактным (режим «Контакт» - активная+пассивная штанги) методами.

Управление кабелеискателем осуществляется одной кнопкой и сопровождается автоматическими служебными голосовыми сообщениями (кнопка – подсказка – действие – промежуточный результат) через комплектную беспроводную Bluetooth-гарнитуру, в которую выдаётся также акустический сигнал поиска.

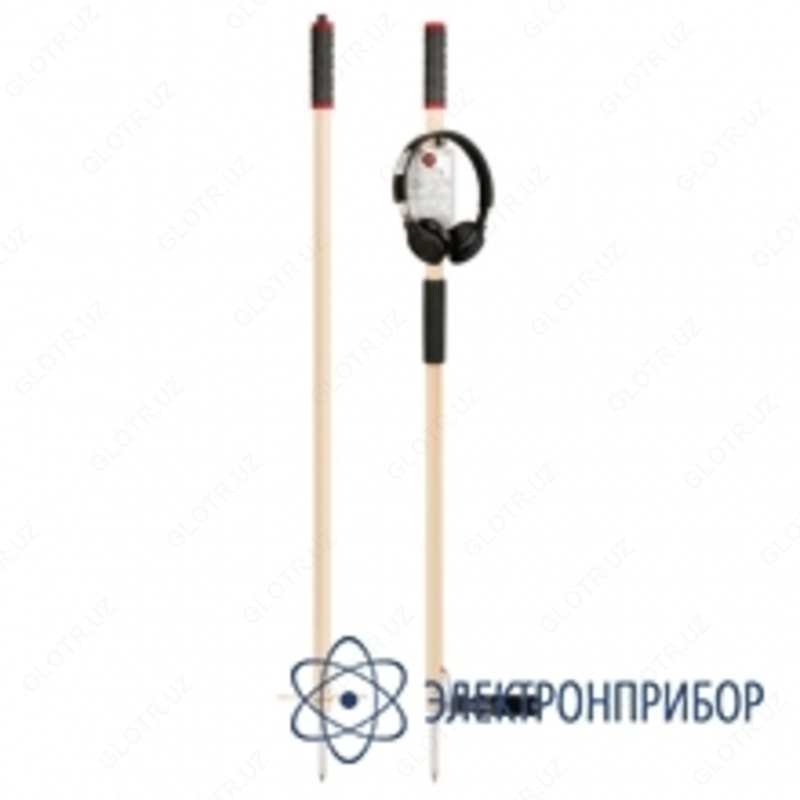

Функциональный состав:

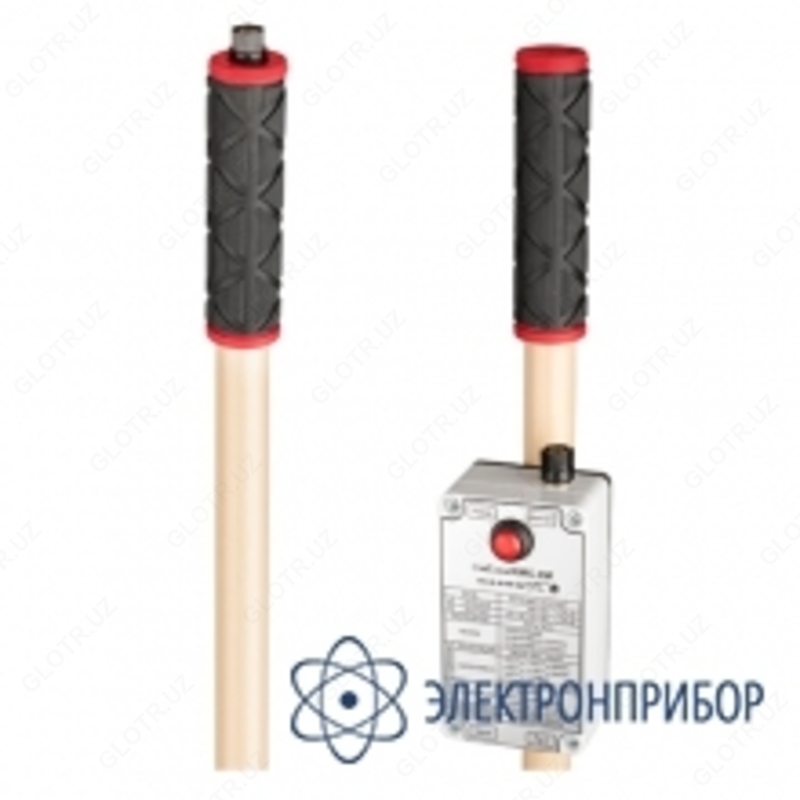

• активная штанга с магнитной антенной и приборным блоком;
• пассивная штанга с соединительным проводом;
• источник питания для зарядки приборного блока и беспроводных наушников.

Достоинства кабелеискателя AnCom КМС-КИ:

• Работа в режимах «Антенна» (поиск, отслеживание) и «Контакт» (локализация дефекта) обеспечивается эргономичными штангами со встроенным приемником – без лишних блоков, проводов и индикаторов;

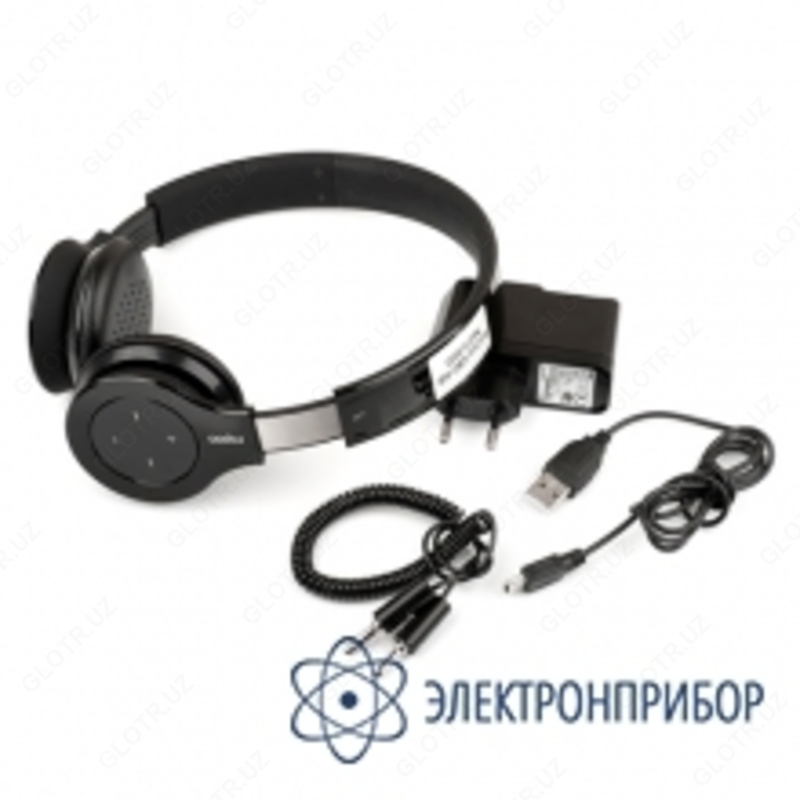

• Беспроводное подключение комплектной Bluetooth-гарнитуры для прослушивания информации об уровне и частоте принимаемого сигнала, служебных голосовых сообщений и акустического сигнала поиска;
• Оперативное и простое управление одной кнопкой – переключение между режимами в одно нажатие;
• Возможности поиска: начальный поиск кабеля по максимуму сигнала; отслеживание кабельной трассы по минимуму сигнала с возможностью обнаружения оси кабеля по дополнительному сигналу детектора инверсии фазы;
• Поиск в пассивном режиме трасс: кабелей электроснабжения, релейной автоматики, кабелей сигнализации, централизации, блокировки (СЦБ), нефте-газо-водопроводов с катодной защитой;
• Поиск кабельных трасс и кабельных дефектов с использованием генератора кабелеискателя (ГКИ), в качестве которого может быть использован анализатор AnCom КМС-АК;
• Регулировка чувствительности приемника от -130 дБ с шагом 5 дБ;
• Настройка на любой генератор (частоту);
• Встроенная аккумуляторная батарея обеспечивает работу кабелеискателя в течение полного рабочего дня монтёра, а зарядка осуществляется через комплектное зарядное устройство.

Измерительные возможности кабелеискателя AnCom КМС-КИ:

• Определение на основе спектрального анализа стабильных сигналов в диапазоне частот 40...3400 Гц;
• Измерение частоты в "Гц" и уровня в "дБ" этих сигналов;
• Передача параметров в беспроводную Bluetooth гарнитуру посредством голосовых сообщений.

Дополнительные измерительные возможности AnCom КМС-КИ:

• Измерение глубины залегания кабеля в режиме "Антенна": измерение уровня сигнала генератора при касании концом активной штанги уровня земли, подъем активной штанги на равную глубине залегания высоту, при которой уровень сигнала будет ниже исходного на 6 дБ;
• спектральный анализ принимаемого сигнала и измерение ряда частот на входе кабелеискателя, среди которых может быть сигнал используемого генератора, фактическая частота которого не соответствует номинальному значению; выбор и из нескольких измеренных значений нужной частоты и оперативное задание ее как частоты селекции кабелеискателя.

Описание работы кабелеискателя AnCom КМС-КИ во взаимодействии с анализатором кабелей AnCom КМС-АК в режиме генератора кабелеискателя:

Удаленный контроль абонентских линий и формирование сигнала для кабелеискателя

Анализатор кабелей AnCom КМС-АК подключается (1) на станционном кроссе к трем абонентским линиям, заявленным к ремонту. Питание прибора осуществляется от станционной батареи =36...72 В или от сети ~220В/50 Гц через комплектный источник питания.

После регистрации в GSM-сети и приема входящего вызова анализатор кабелей AnCom КМС-АК управляется тональным донабором (DTMF-командами) через любой телефон и отвечает голосовыми сообщениями:

• Выбор одной из трех линий (2) отключает линию от станции;
• Коммутация проводов А и Б выбранной линии и Земли позволяет создать цепь, для измерения напряжения, ёмкости, сопротивления шлейфа и изоляции, расстояния до обрыва жилы;
• Измерение сопровождается контролем соответствия заданным нормам и голосовыми сообщениями, то есть анализатор сообщает монтеру, является ли линия аварийной или годной.
