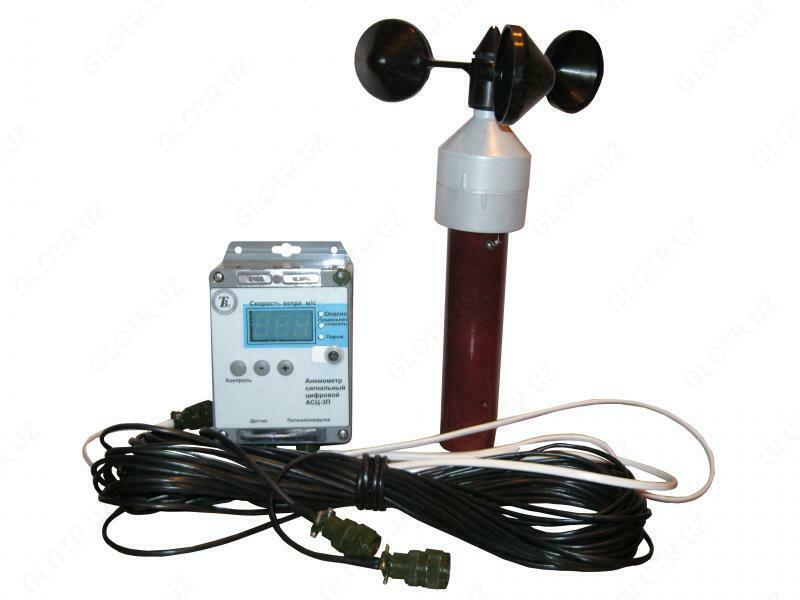

Анемометр АСЦ-3

В наличии Код: P-0626160

от 1 000 сум / шт.

Оптовые цены

Связаться с продавцом

Описание

На нашем сайте покупка цифровой сигнальной анемометрии АСЦ-3 .

Особенности технического осмотра

Анемометр сигнальный цифровой АСЦ-3 предназначен для измерения скорости ветра в промышленных условиях, а также для обнаружения опасных порывов ветра и включения сигнальных устройств при достижении максимально допустимых значений расхода воздуха. Устройство используется на аэродромах, вышках, портальных, портальных и других кранах, нефтегазовых объектах, гидрометеорологических центрах, морских судах, портах и др.

Описание анемометра сигнального АСЦ-3

Анемометр АСЦ-3 состоит из двух основных элементов:

- Датчик скорости ветра ДСВ-2.

- устройство управления.

Для правильной работы устройства в комплект поставки входят кабели нескольких типов:

- Кабель подключения датчика. Это двухжильный экранированный кабель, один конец которого подключается к разъему блока управления, а другой - к разъему датчика.

- Силовой кабель. Провода для питания устройства от переменного или постоянного тока (по запросу).

- Загрузите кабель. Предназначен для управления внешними сигналами.

Принцип работы следующий: датчик скорости ветра с помощью оптопары преобразует вращение гребного винта чашечного типа под действием воздушного потока в электрический сигнал, который представляет собой последовательность электрических импульсов, пропорциональную частоте. скорость вращения винта. Затем блок управления измеряет период повторения импульсов, усредняет их и дает числовую индикацию значений скорости ветра:

- Когда скорость ветра достигает 90% от максимально допустимой, заранее включается световой и звуковой сигнал «Внимание».

- Когда скорость ветра увеличивается еще больше и скорость ветра достигает предельного значения, включается световой и звуковой сигнал «Ограничение скорости».

- Если продолжительность ветра превышает время задержки, сработает аварийный сигнал «Опасно» и сработает реле, чтобы включить внешнюю нагрузку.

Датчик ветра анемометра АСЦ-3 устанавливается в открытом положении, чтобы обслуживаемый объект не создавал ветровой «тени» для датчика. Блок управления расположен там, где это удобно для оператора.

Технические характеристики АСТ-3

Параметры	Ценности
Диапазон измерения скорости ветра, м / с	3 и 32 гача
Vпр, м / с Отрегулируйте пределы срабатывания в виде установки максимальной скорости ветра	От 10 до 32 с шагом 0,1 м / с
Максимально допустимая основная погрешность индикатора и рабочий предел максимальной скорости ветра не должны превышать м / с.	±(0,5 + 0,05V), где V- измеренная скорость
Блок контроля обеспечивает цифровую индикацию скорости ветра с дискретностью отсчета, м/с	0,1
Количество знаков отсчета	3
Время задержки сигнала на срабатывание	от 0 до 10 секунд, регулируется
Габаритные размеры, мм: - датчик скорости ветра - блок контроля	Ø194х290 117х144х60
Масса, кг: - датчик скорости ветра - блок контроля	0,4 0,7
Климатическое исполнение: - датчик - блок контроля	У1 ГОСТ 15150-69 У2 ГОСТ 15150-69
Степень защиты: - датчик - блок контроля	IP54 IP51
Условия эксплуатации, °С: - датчик - блок контроля	-50…+55 -40…+55
Электрическое питание анемометра осуществляется по одному из вариантов, В: - переменный ток - постоянный ток	220 ± 15%, 50 Гц 9… 30
Ток нагрузки, А: - переменный ток - постоянный ток	3 gacha, 50 Gts dan 5 gacha
Потребляемая мощность, А, не более	3
Срок службы анемометра, лет, не менее	на
