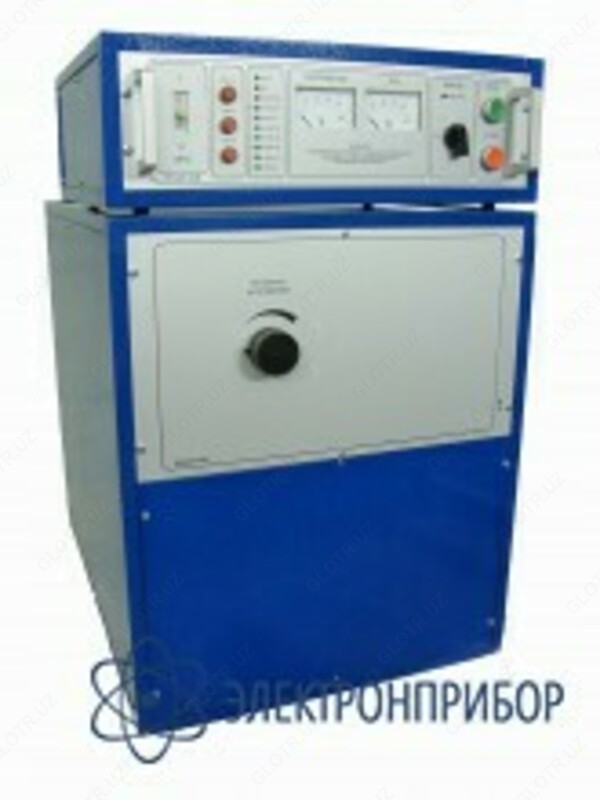

АП-14-6 — аппарат прожига

Назначение аппарата прожига АП-14-6

Аппарат прожига АП-14-6 предназначен для преобразования высокоомных повреждений силовых кабелей с бумажно-масляной изоляцией, имеющих неустойчивый характер, в низкоомные устойчивые повреждения («прожигание» поврежденной изоляции), что позволяет однозначно определять место повреждения различными методами. Выполнен по «классической» многоступенчатой схеме и рассчитан для установки в электролабораторию.

Отличительные особенности аппарата прожига АП-14-6

• мощный и надежный аппарат, который подтвердил свою эффективность в процессе эксплуатации;
• имеет четыре ступени на выпрямленном напряжении с безразрывным переключением и три ступени на переменном напряжении с минимальным разрывом при переключении;
• для исключения случаев «потери дуги» при переключении ступеней имеет систему подсказки (индикация «РАЗРЕШЕНИЕ»), позволяющую оператору гарантировано поддерживать процесс прожигания до необходимого значения пробивного напряжения.
• выходной ток 60А аппарат обеспечивает на кабеле длиной 50м сечением 6мм2.
• одинаковые габаритные размеры с аппаратом АВИ-32-2 для удобства монтажа в электротехническую лабораторию.

Условия применения аппарата прожига АП-14-6

Аппарат может эксплуатироваться в не отапливаемых помещениях или под навесом при следующих условиях:
температура окружающей среды от минус 30°С до плюс 40°С;
относительная влажность до 80% при температуре плюс 25°С;
атмосферное давление 530÷800 мм рт. ст.
