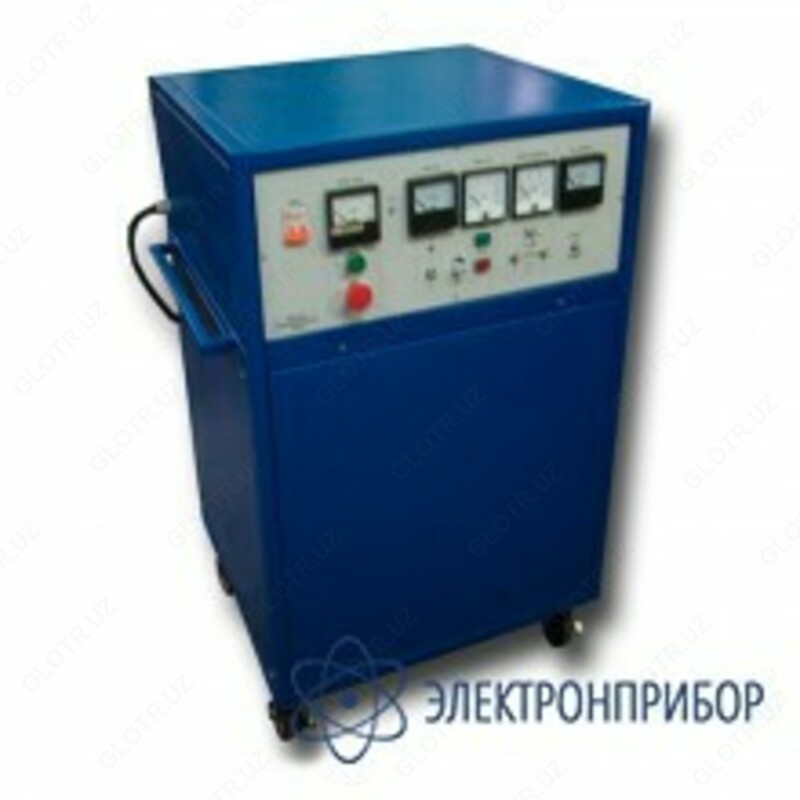

АПУ-2М — установка прожигающая (прожиг-дожиг кабельных линий напряжением до 30 кВ, током до 80 А)

В связи с постоянным усовершенствованием изделия, конструктивными изменениями, повышающими его надежность и улучшающими условия эксплуатации, возможны незначительные расхождения между описанием конструкции изделия  и выпускаемым изделием.

Назначение прожигающей установки АПУ-2М:

Установка прожигающая АПУ-2М предназначена для преобразования высокоомных поврежденй силовых кабелей 0.4 – 35 кВ с бумажно-масляной изоляцией в низкоомные устойчивые повреждения, что позволяет однозначно определять место повреждения относительными и абсолютными методами.

АПУ-2М позволяет создавать проводящий мостик между жилами кабеля. Для избегания реактивных потерь тока с выхода «Установки» снимается выпрямленное напряжение. АПУ-2М имеет шесть ступеней напряжения в положении «ПРОЖИГ» и две ступени в положении «ДОЖИГ». Переключения между ступенями осуществляются без разрыва дуги в момент переключения. В пределах одной ступени имеется возможность плавной регулировки выходного напряжения (тока).

Особенности прожигающей установки АПУ-2М:

• В качестве источника питания прожигающей установки служит преобраователь частоты, с помощью которого напряжение внешней сети преобразуется в напряжение частотой 800 Гц, что обеспечивает на выходе идеально выпрямленный ток который обеспечивает горение дуги в месте повреждения с высоким КПД;
• Время работы не ограничено;
• Переключение ступеней осуществляется без разрыва дуги в момент переключения;
• Возможность начала работы с любой ступени прожига (при работе с низковольтными кабелями);
• Встроенный дожиг.
