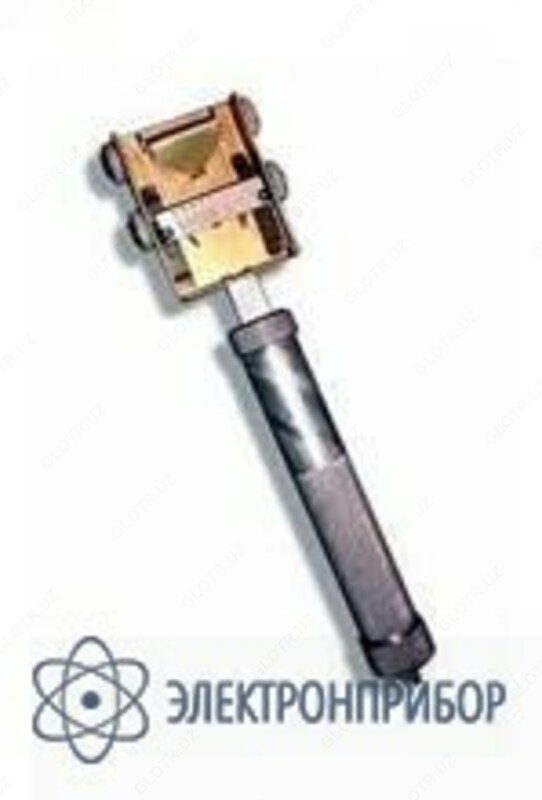

АР-2М — адгезиметр

Предназначение адгезиметра АР-2М:

• для определения адгезии битумной изоляции трубопроводов;
• контроль адгезии пленочных покрытий осуществляется прибором АР-2М по методу А согласно Приложения 4 ГОСТа 25812-83.

Требования к образцам:

• образцами для испытания служат трубы с защитными покрытиями из полимерных лент отобранных по п. 4.10 ГОСТа 25812-83;
• определение адгезии проводят в трех точках, отстоящих друг от друга на расстоянии не менее 0,5 м.

Аппаратура:

Прибор адгезиметр АР-2М (черт.1) состоит из корпуса (1), на котором закреплены зажим (2) для удержания полосы отслаиваемого покрытия и стальной нож (3) из двух параллельно установленных лезвий, расстояние между которыми может изменяться от 10 до 40 мм.

Для опоры на трубу и фиксации постоянного угла отслаивания приблиз. 180 град. корпус на ролики (4), одну пару из которых можно передвигать и фиксировать в гнездах (5-9) в зависимости от черт. 1 диаметра трубы. К корпусу прикреплен силоизмеритель с двумя последовательно расположенными пружинами (10), левая шкала — положение фиксатора (11) №1, правая шкала — положение фиксатора (11) №2.

Ножи, закрепленные на корпусе прибора, опускают и их помощью вырезают полосу защитного покрытия шириной от 10 до 40 мм в зависимости от ожидаемой величины адгезии (см. табл.1 настоящего стандарта):

• при величине адгезии от 30 до 40 Н/см (от 3 до 4 кгс/см) ширина полосы 10-15 мм;
• при величине адгезии от 1 до 5 Н/см (от 0,1 до 0,5 кгс/см) — 30-40 мм.

Стальным ножом надрезают конец вырезанной полосы, приподнимают его и закрепляют в зажиме прибора.

Прибор устанавливается на трубу с защитным покрытием, добиваясь ее контакта со всеми роликами.

Проведение испытаний:

Передвигая прибор по трубе, проводят отслаивание надрезанной полосы на длину 100 мм, измен. устойчивое усилие отслаивания и визуально определяя характер разрушения (адгезионный характер разрушений — обнажение до металла; когезионный характер разрушений — отслаивание по подклеивающему слою или по грунтовке; смешанный характер разрушений — совмещение адгезионного и когезионного характера разрушений).
