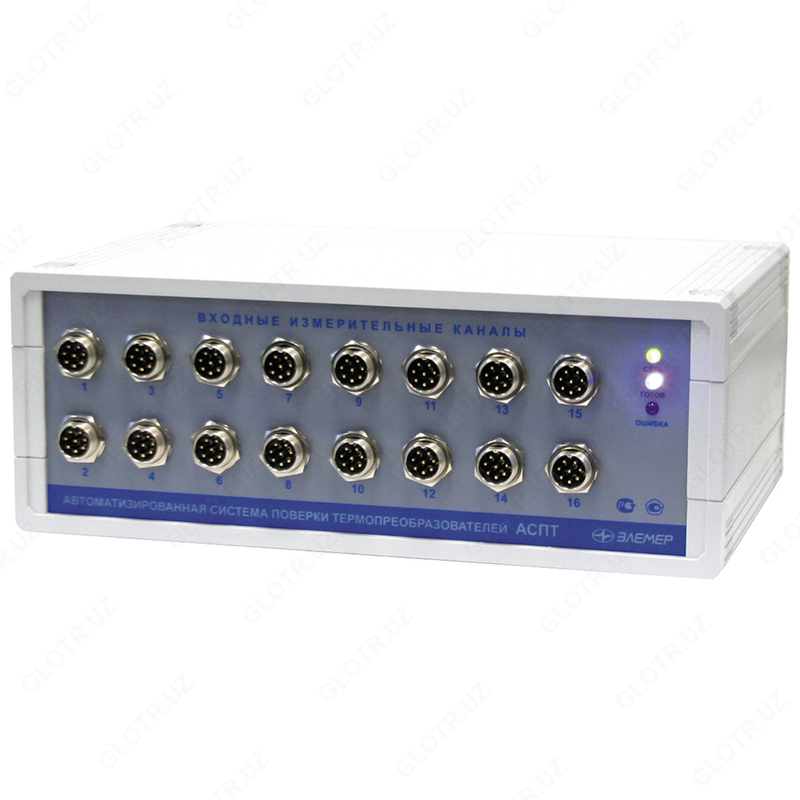

АСПТ - АВТОМАТИЗИРОВАННАЯ СИСТЕМА ПОВЕРКИ ТЕРМОПРЕОБРАЗОВАТЕЛЕЙ
В наличии Код: P-0631188Автоматизированная система поверки термопреобразователей АСПТ — это многофункциональный аналого-цифровой измерительный прибор, предназначенный для измерения электрических сигналов силы, напряжения постоянного тока, сопротивления постоянному току, температуры и разности температур, а также для сбора, обработки и хранения текущей оперативной информации при поверке термопреобразователей.
АСПТ используется в качестве рабочего эталона (поверочной установки) для поверки:
- термопреобразователей сопротивления (ТС);
- термоэлектрических преобразователей (ТП, термопар);
- комплектов термопреобразователей разностных для теплосчетчиков;
- преобразователей с унифицированным выходным сигналом 0...5, 0...20 и 4...20 мА.
Основные характеристики
- 16 измерительных каналов;
- Диапазон измеряемых разностей температур — 0...+200 °С;
- Режимы работы АСПТ задаются с помощью программного обеспечения (ПО), установленного на персональном компьютере. Связь с компьютером осуществляется по интерфейсу RS-232. Результаты измерений в цифровом и графическом виде, а также сведения о работе АСПТ отображаются на мониторе компьютера;
- С помощью ПО выполняются следующие функции:
- конфигурирование (настройка) измерительных каналов;
- управление АСПТ;
- сбор оперативной информации и организацию ее хранения;
- обработка и анализ полученных данных;
- составление протоколов поверки с последующим выводом на принтер;
- Автоматическая внешняя компенсация температуры холодного спая термопар;
- Пределы допускаемой основной абсолютной погрешности измерения разности температур — не более ±0,03 °С;
- Время установления рабочего режима — не более 60 мин;
- Питание от сети переменного тока напряжением ~187...242 В;
- Потребляемая мощность — 15 ВА.
Метрологические характеристики
Измерительные каналы АСПТ с входными электрическими сигналами в виде напряжения постоянного тока, постоянного тока или сопротивления постоянному току
| Измеряемая величина | Диапазон измерений | Входные параметры | Пределы допускаемой основной абсолютной погрешности измеряемых величин | ||
| Сопротивление, МОм, не менее | Напряжение, мВ, не более | Максимальный ток,протекающий через измеряемое сопротивление, мА, не более | |||
| ток | 0...30 мА | — | 300 | — | ±(10-4 х I + 1) мкА |
| напряжение | –300...0...30 мВ | 2 | — | — | ±(5 х 10-5 х |U| + 2) мкВ |
| сопротивление | 0...30 Ом | — | — | 4 | ±6 х 10-4 Ом |
| 0...300 Ом | 1 | ±(10-5 х R + 10-3) Ом | |||
| 0...1500 Ом | 0,2 | ±3 х 10-2 Ом | |||
I, U, R — измеренные значения тока, напряжения и сопротивления соответственно.
Измерительные каналы АСПТ с входными электрическими сигналами от ТС по ГОСТ Р 8.625-2006, ГОСТ 6651-94, DIN 43760 и ТП по ГОСТ Р 8.585-2001
| Тип первичного преобразователя (НСХ) | W100* (α, °С-1)** |
Диапазон измерений температуры, °С | Пределы допускаемой основной абсолютной погрешности измеряемых температур, °С, при | |
| t ≥ 0 | t ≤ 0 | |||
| 10М | 1,428 | –200...+200 | ±1,5 х 10–2 | |
| 50М | ±(10–5 х t + 0,8 х 10–2) | ±0,8 х 10–2 | ||
| 100М | ±(10–5 х t + 0,5 х 10–2) | ±0,5 х 10–2 | ||
| 10М | (0,00428) | –180...+200 | ±1,5 х 10–2 | |
| 50М | ±(10–5 х t + 0,8 х 10–2) | ±0,8 х 10–2 | ||
| 100М | ±(10–5 х t + 0,5 х 10–2) | ±0,5 х 10–2 | ||
| 10М | 1,426 | –50...+200 | ±10–2 | |
| 50М | ±(10–5 х t + 0,8 х 10–2) | ±0,8 х 10–2 | ||
| 100М | ±(10–5 х t + 0,5 х 10–2) | ±0,5 х 10–2 | ||
| 10П | 1,391 | –260...+1100 | ±1,5 х 10–2 | |
| 50П | ±(10–5 х t + 0,8 х 10–2) | ±0,8 х 10–2 | ||
| 100П | ±(10–5 х t + 0,5 х 10–2) | ±0,5 х 10–2 | ||
| 500П | –260...+540 | ±1,5 х 10–2 | ||
| 10П | (0,00391) | –200...+850 | ±1,5 х 10–2 | |
| 50П | ±(10–5 х t + 0,8 х 10–2) | ±0,8 х 10–2 | ||
| 100П | ±(10–5 х t + 0,5 х 10–2) | ±0,5 х 10–2 | ||
| 500П | –200...+540 | ±1,5 х 10–2 | ||
| Pt10 | 1,385 (0,00385) |
–200...+850 | ±1,5 х 10–2 | |
| Pt50 | ±(10–5 х t + 0,8 х 10–2) | ±0,8 х 10–2 | ||
| Pt100 | ±(10–5 х t + 0,5 х 10–2) | ±0,5 х 10–2 | ||
| Pt500 | –200...+550 | ±1,5 х 10–2 | ||
| 100Н | 1,617 (0,00617) |
–60...+180 | ±(10–5 х t + 0,5 х 10–2) | ±0,5 х 10–2 |
| Ni100 | –60...+250 | |||
| ХА (К) | — | –270...+1370 | ±2 х 10–1 | |
| ХК (L) | –200...+800 | |||
| ЖК (J) | –210...+1200 | |||
| МК (Т) | –270...+400 | |||
| НН (N) | –270...+1300 | |||
| ПП (R) | –50...+1760 | ±4 х 10–1 | ||
| ПП (S) | ||||
| ВР (А)-1 | 0...+2500 | |||
| ВР (А)-2 | 0...+1800 | |||
| ВР (А)-3 | ||||
| ПH (D) | 0...+1820 | ±5 х 10–1 | ||
* — в соответствии с ГОСТ 6651-94;
** — в соответствии с ГОСТ Р 8.625-2006;
t — значение измеряемой температуры, °С.
Климатическое исполнение
Группа исполнения В1: +10...+35 °С.
Степень защиты от пыли и влаги
IP30.
Масса
Не более 2 кг.
Межповерочный интервал
1 год.
Гарантийный срок эксплуатации
1 год.
