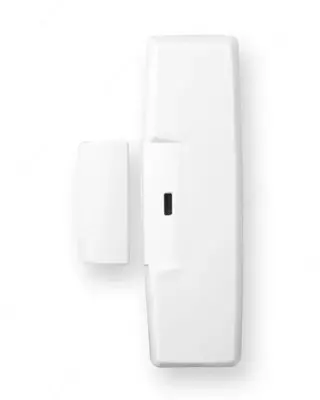

Астра-3321 Извещатель охранный точечный магнитоконтактный радиоканальный ИО10210-1

Назначение

Блокировка на открывание или перемещение конструкций, выполненных из магнитонепроводящих (алюминиевых, деревянных, пластиковых и т.д.) материалов, формирование извещения о тревоге и передача извещений по радиоканалу на радиоприемное устройство системы Астра-РИ-М (РР, МРР или РПУ) непосредственно или через ретранслятор (РТР).

Особенности

подключение внешних проводных СМК, длина провода не более 3 м;

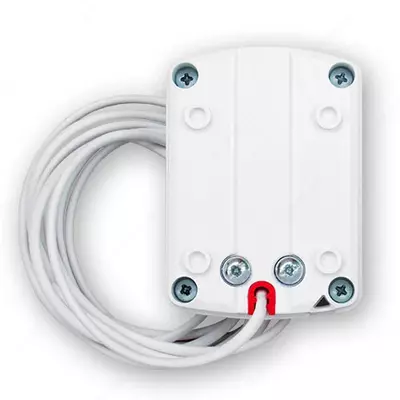

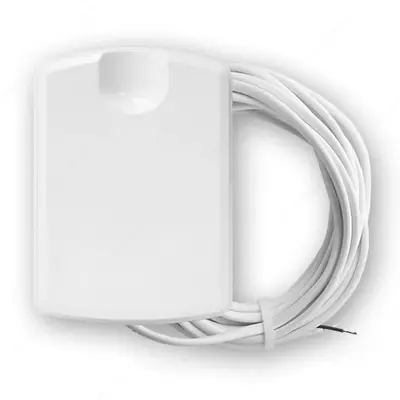

функция беспроводного передатчика извещений от извещателя утечки воды Астра-361 и проводных извещателей, работающих на замыкание;

контроль вскрытия корпуса;

контроль напряжения питания;

NEW: литиевый элемент питания типоразмера CR123 напряжением 3,0 В, емкостью 1,5 А/ч, входит в комплект поставки;

2 режима радиоканала, переключаемые перемычкой:

режим 1 - работа с РПУ Астра-РИ-М или с РР (МРР) в режиме 1,

режим 2 - оптимизированный радиоканал, работа с РР (МРР) в режиме 2;

средний срок службы элемента питания:

в режиме 1 - до 2 лет,

в режиме 2 - до 5-7* лет;

2 частотные литеры, переключаемые перемычкой;

регистрация в радиосети с помощью лазерного пульта Астра-942;

не требуется получения разрешений на применение от органов государственной радиочастотной службы.

* При работе в радиоканале с периодом контроля менее 10 мин срок службы ЭП уменьшается на 10%.

Технические данные

Рабочие частоты:

- литера 1 433,42 МГц

- литера 3 434,42 МГц

Потребляемый ток:

- при выключенном передатчике 0,020 мА

- при включенном передатчике 22 мА

максимальное число срабатываний магнитоуправляемого контакта 1000000

расстояние срабатывания от 20 до 30 мм

расстояние восстановления от 13 до 23 мм

напряжение питания 2,3-3,0 В

мощность передатчика, не более 10 мВт

габаритные размеры 109х34х27 мм

Параметры входа  Zone:

- напряжение на клеммах в дежурном режиме 2,5 В

- ток в шлейфе для питания извещателей, не более 35 мкА

Условия эксплуатации:

- температура от -20 до +50°С

- относительная влажность воздуха без конденсации влаги до 98% при +40°С

- степень защиты оболочкой IP41

Информативность

"выход на дежурный режим";

"норма";

"тревога";

"неисправность питания";

"вскрытие".
