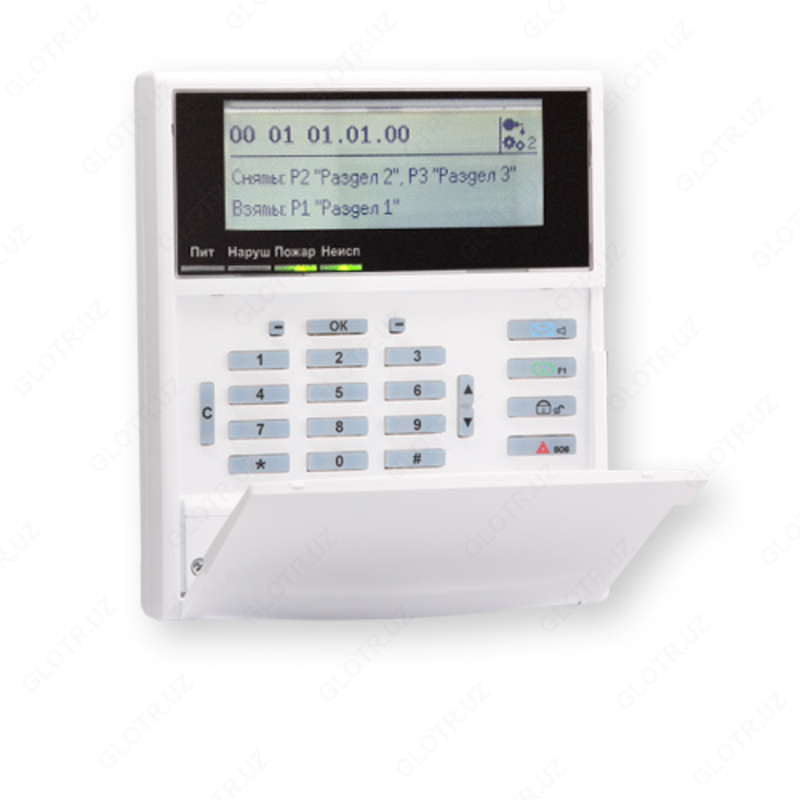

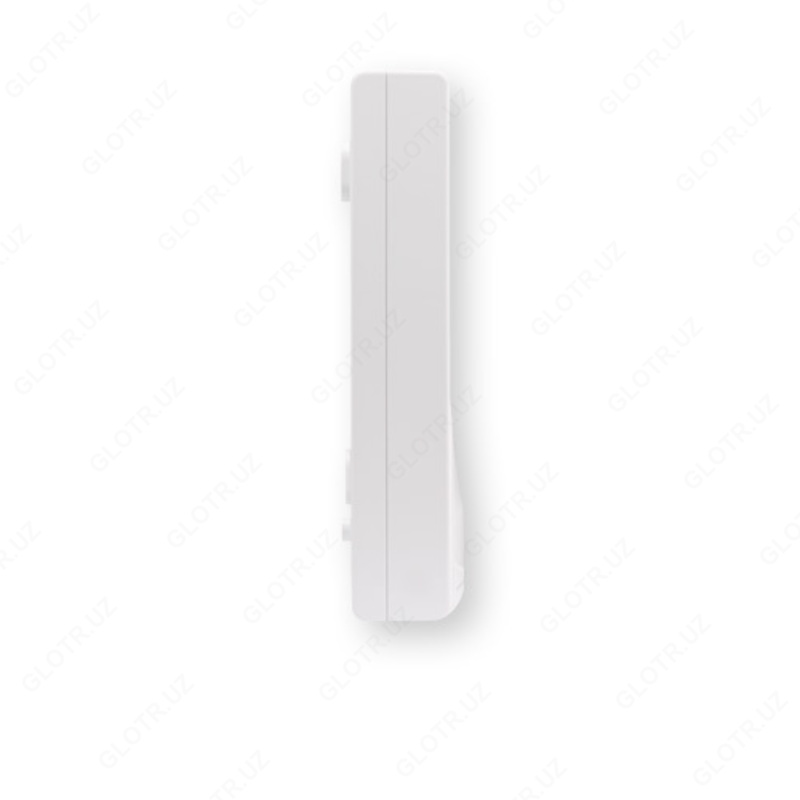

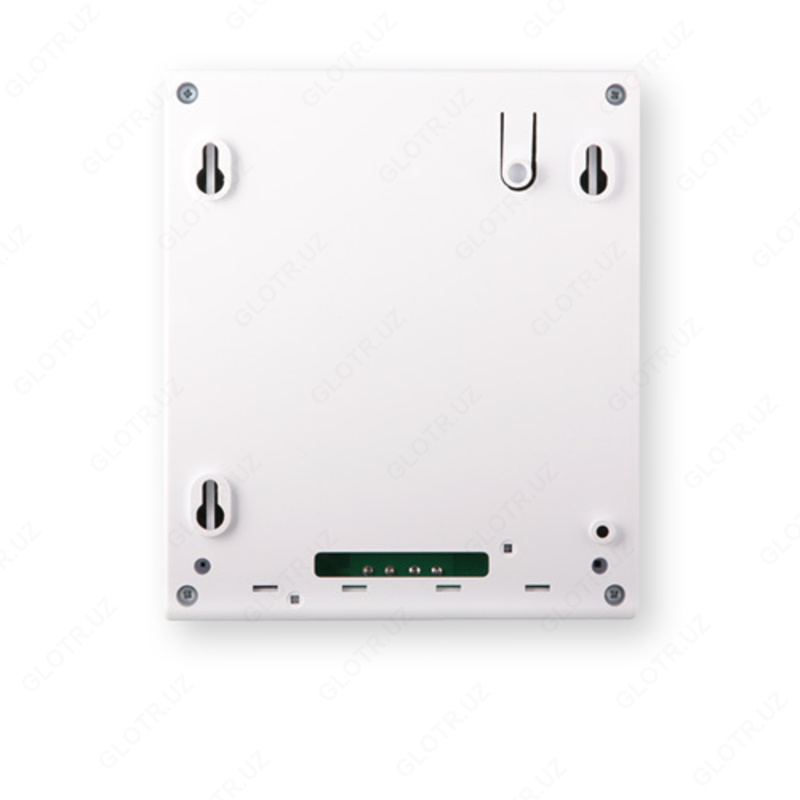

Астра-812 Pro Прибор приемно-контрольный охранно-пожарный

Астра-812 Pro Прибор приемно-контрольный охранно-пожарный

Назначение

организация комбинированной охранно-пожарной и других видов сигнализации (аварийной, технологической и т.п.) путем совместной работы расширителей беспроводных и проводных зон на интерфейсе RS-485;

контроль состояния радиоканальных извещателей системы Астра-РИ-М через встроенный радиомодуль МРР и радиорасширители РР Астра-РИ-М (433 МГц);

контроль состояния радиоканального оборудования системы Астра-Zитадель через радиорасширители РР Астра-Z (2,4 ГГц);

контроль состояния проводных адресных устройств системы Астра-А через расширители проводные адресные Астра-А РПА;

контроль состояния охранно-пожарных ШС через расширители проводных зон Астра-713;

отображение всех извещений на жидкокристаллическом экране с детализацией до индивидуального извещателя/ШС;

организация системы оповещения и управления эвакуацией людей (СОУЭ) до 4 типа включительно с помощью радиоканальных речевых, световых и светозвуковых оповещателей;

выдача извещений на ПЦН и другую аппаратуру через системные выходы типов Relay (реле) и ОС («открытый коллектор») в различных устройствах;

информационный обмен по интерфейсу RS-485 с пультами контроля и управления Астра-814 Pro, блоками индикации Астра-863 и релейными блоками Астра-823/Астра-824;

информационный обмен с программным комплексом мониторинга (ПКМ) системы Астра Pro через интерфейсы USB/RS-485;

дистанционный мониторинг и управление системой через модули коммуникации Астра-GSM, Астра-LAN.

Особенности

встроенный радиомодуль МРР Астра-РИ-М (433 МГц)

количество контролируемых радиоустройств разных типов встроенным радиомодулем МРР Астра-РИ-М – 192

монохромный ЖК-дисплей для отображения системной информации

встроенная клавиатура

четыре двухцветных индикатора для отображения обобщенной информации (питания, разделов, оборудования)

встроенный звуковой сигнализатор

два входа питания (основной и резервный) по ГОСТ Р 53325;

2 программируемых входа охранного/технологического типа:

клеммы «Z1-GND» - в заводских установках клеммы используются для контроля исправности источников питания ППКОП согласно ГОСТ Р 53325,

клеммы «Z2-GND» - свободны для назначения пользователем;

входы «Z1-GND» и «Z2-GND» могут быть использованы для подключения охранных или технологических извещателей без питания по шлейфу;

6 встроенных программируемых выходов:

2 сигнальных слаботочных реле типа «сухой контакт»,

1 силовое реле,

3 выхода типа «открытый коллектор»;

встроенный информационный интерфейс RS-485 для подключения дополнительного оборудования в виде расширителей РР Астра-РИ-М, РР Астра-Z, РП Астра-713, ПКУ Астра-814 Pro, БИ Астра-863 исп. А, БИУ Астра-863 исп.Б, МР Астра-823/824;

USB разъем для связи с ПК с установленным программным комплексом мониторинга (ПКМ) Астра-Prо (настройка, мониторинг, смена ПО);

один универсальный слот для установки одного из следующих сменных модулей  (модули в комплект поставки ППКОП не входят, поставляются отдельно):

Астра-GSM (ПАК Астра) (2 SIM-карты, обеспечивает взаимодействие с сервером ПАК Астра в GPRS-канале, дозвон в GSM сетях с речевыми сообщениями, передачу и получение SMS),

Астра-LAN (ПАК Астра) (обеспечивает обмен информацией с сервером ПАК Астра в сетях с TCP/IP с целью удаленного мониторинга и управления ППКОП средствами мобильного, веб приложений, АРМ ПЦО),

Астра-GSM (Проксима) (обеспечивает обмен информацией по каналам мобильной сотовой связи стандарта GSM 900/1800 МГц с целью передачи цифровых сообщений в форматах Contact ID, Pro-Net и SIA-IP),

Астра-RS-485 (обеспечивает ППКОП дополнительным, независимым от встроенного, интерфейсом стандарта EIA RS-485 для подключения устройств марки «Астра» или для связи с ПК через блок сопряжения Астра-984);

постановка на охрану/снятие с охраны осуществляется:

с использованием ключей Touch Memory (ТМ) или устройств, формирующих код формата ТМ (клавиатуры Астра-КТМ-С),

идентификационными картами EM-Marin, MIFARE, работающими со считывателями в формате Wiegand, а также через радиоканальный RFID считыватель Астра-8531,

с использованием PIN кодов, вводимых через клавиатуру ППКОП Астра-812 Pro, ПКУ Астра-814 Pro, радиоканальной клавиатуры Астра-8131 либо через модуль "Монитор" ПКМ Астра-Pro,

с использованием радиоканальных брелоков РПДК Астра-РИ-М,

дистанционно через SMS команды от 8-ми пользователей по паролям,

через мобильное приложение Security Hub (при условии установки модулей Астра-GSM (ПАК Астра)/ Астра-LAN (ПАК Астра));

программирование через ПК с установленным Программным Комплексом Мониторинга ПКМ Астра Pro.

Основные данные

общее количество подключаемых проводных устройств по информационному интерфейсу RS-485 (встроенному и дополнительному) – до 64

суммарное количество подключаемых адресных расширителей разных типов – до 7, из них:

радиорасширителей РР Астра-РИ-М – до 4

радиорасширителей РР Астра-Z – до 7

адресных проводных расширителей РПА Астра-А – до 7

количество подключаемых проводных расширителей (РП) Астра-713 – до 30

общее количество поддерживаемых адресных устройств – до 250, из них:

количество радиоустройств системы Астра-РИ-М – до 192

количество радиоустройств системы Астра-Zитадель – до 250

количество адресных проводных устройств системы Астра-А – до 250

количество поддерживаемых беспроводных пультов управления Астра-8131 – до 8 (не более 4 на 1 РР Астра-РИ-М)

количество поддерживаемых беспроводных считывателей бесконтактных Астра-8531 – до 8 (не более 4 на 1 РР Астра-РИ-М)

общее количество подключаемых проводных устройств по информационному интерфейсу RS-485 – до 64;

количество подключаемых блоков реле Астра-823/Астра-824 – до 64;

количество подключаемых проводных пультов контроля и управления (ПКУ) Астра-814 Pro – до 8;

количество подключаемых блоков индикации Астра-863 – до 64;

количество логических разделов – 250;

количество зон оповещения – 5;

количество универсальных системных выходов – 250;

количество пользователей – 250;

количество идентификаторов (ключи ТМ, брелоки, бесконтактные карты, PIN-коды) – до 250;

количество подключаемых считывателей – до 50;

журнал событий на 10000 событий (при компьютерном мониторинге емкость архива не ограничена).

Технические данные

Рабочие частоты:

- литера 1

433,42 МГц

- литера 3 434,42 МГц

напряжение электропитания от 10 до 27 В

Ток потребления от источника электропитания 12 В / 24 В:

  - без сменных модулей

80 мА / 60 мА

  - с модулем Астра-GSM 120 мА / 80 мА

  - с модулем Астра-LAN 170 мА / 120 мА

Параметры ШС (клеммы Z1-GND, Z2-GND):

- напряжение на клеммах ШС в дежурном режиме от 10 до 26,5 В

- ток короткого замыкания, не более 20 мА

- сопротивление проводов, подключенных к входу ШС, не более 220 Ом

- минимальное время нарушения ШС 70 мс

Сопротивление* ШС1 (клеммы Z1-GND) в заводских установках (для контроля источников питания ППКОП):

- "норма" от 3 до 5 кОм

- "нарушение" от 0 до 3 или более 5 кОм

Реле 1 (клеммы RELAY1) (физический выход №1):

- максимальное напряжение нагрузки, АС 250 В

- максимальное напряжение нагрузки, DС 27 В

- максимальный ток нагрузки, АС, DC 5 А

Реле 2, 3 (клеммы RELAY2, RELAY3) (физические выходы №2 - 3):

- максимальное напряжение нагрузки 100 В

- максимальный ток нагрузки 0, 1 А

Выходы типа "открытый коллектор" (клеммы ОС1, ОС2, ОС3) (физические выходы №4 - 6):

- максимальное напряжение нагрузки 27 В

- максимальный ток нагрузки 0,5 А

Максимальная длина линии интерфейса:

- ТМ 25 м

- WD 25 м

- RS-485 1000 м

время технической готовности 60 с

габаритные размеры прибора 174х150х43 мм

масса прибора 0,45 кг

Условия эксплуатации:

- температура от -10 до +55°С

- относительная влажность воздуха без конденсации влаги до 93% при +40°С

- степень защиты оболочкой IP30

* Допустимый разброс значений сопротивления не более 10 %.

Информативность

четыре трехцветных индикатора:

индикатор «ПИТ» - состояние питания всех устройств системы

индикатор «НАРУШ» - общее состояние охранных разделов

индикатор «ПОЖАР» - общее состояние пожарных разделов

индикатор «НЕИСП» - общее состояние оборудования, неисправности

программируемые релейные выходы RELAY1 - RELAY3 (физические выходы №1 - 3);

программируемые выходы типа «открытый коллектор» OC1 - OC3 (физические выходы №4 - 6);

встроенный звуковой сигнализатор (физический выход №7)

вход/выход интерфейсной линии RS-485;

4 универсальных входа/выхода (клеммы А1-А4) для сменного модуля, установленного в слот

интерфейс USB 2.0 для связи с ПК

Типовые схемы применения

Схема подключения в формате dwg

Обобщенная схема системы Астра-РИ-М на базе Астра-812 Pro
