Атлет АГ-360 — кабелетрассоискатель

В наличии Код: P-0935266

от 100 000 сум / шт.

Показать телефон Позвонить Написать Написать

Описание

Назначение кабелетрассоискателя Атлет АГ-360:

Комплект кабелетрассоискателя Атлет АГ-360 позволяет:
- Находить и точно определять местоположение подземных коммуникаций - силовые и сигнальные кабели, нефтепроводы, газопроводы, водопроводы, теплотрассы;
- Определять глубину нахождения коммуникаций до 10 м;
- Проводить трассировку коммуникаций на удалении до 10 км от места подключения генератора;
- Проводить обследование местности перед производством земляных работ и предотвращать повреждение инженерных коммуникаций.
Рекомендуемые области применения кабелетрассоискателя Атлет АГ-360:
- Трубопроводный транспорт - теплосети, газораспределение, нефтепроводы;
- Электрические сети;
- Энергетика с протяженными коммуникациями;
- Геодезия;
- ЖКХ;
- Строительство.
Описание кабелетрассоискателя Атлет АГ-360:

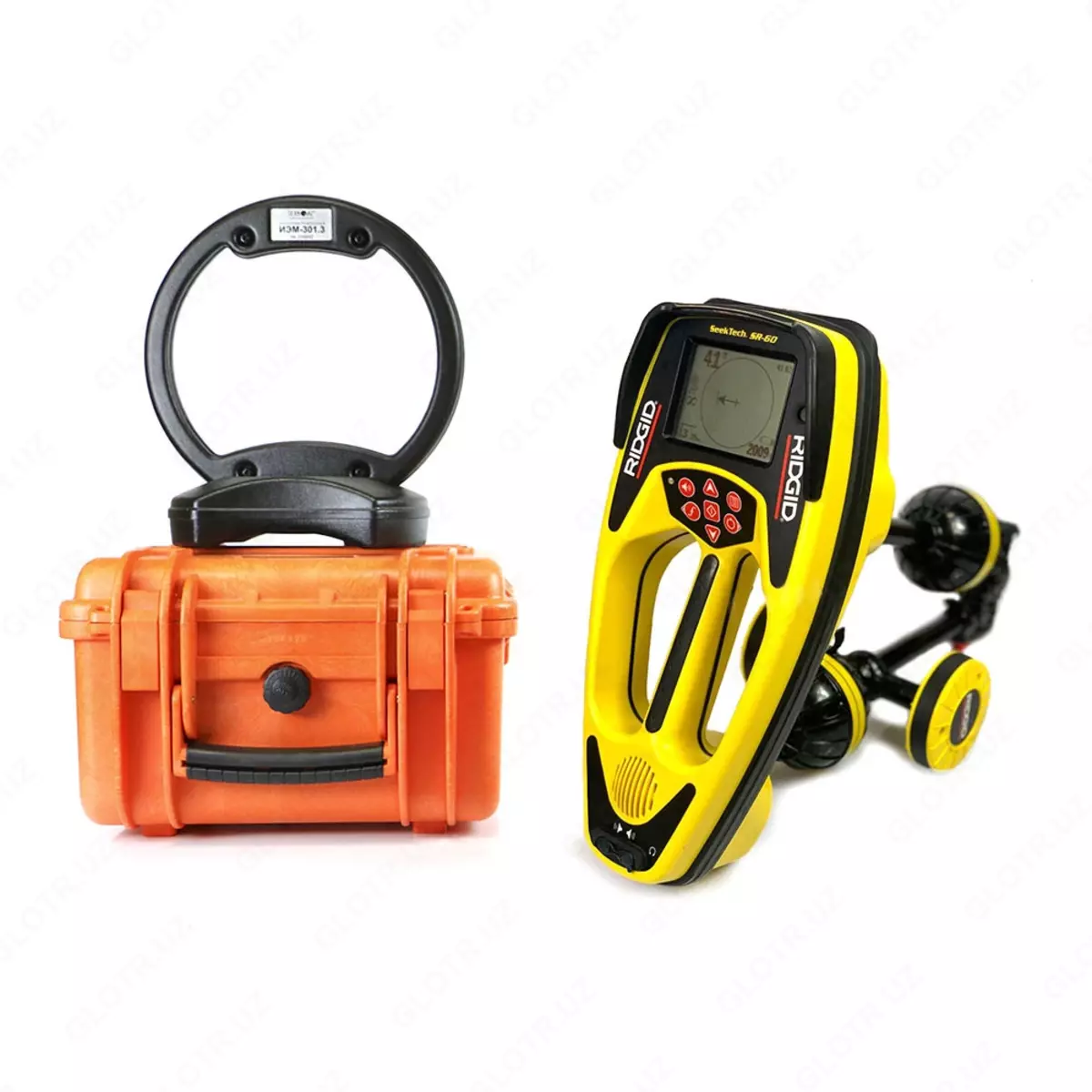

Кабелетрассоискатель Атлет АГ-324 является комбинацией современного американского трассопоискового приемника Ridgid SR-60 и мощнейшего в линейке генераторов ТЕХНО-АС мультичастотного портативного генератора АГ-120Т.

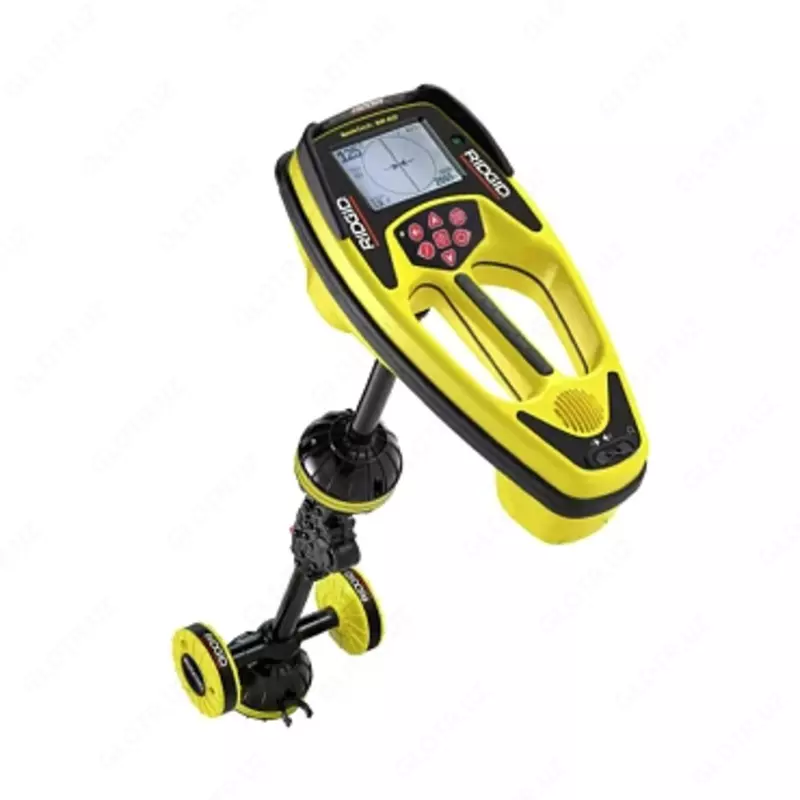

Особенности приемника SR-60:
- Может отслеживать любую частоту от 10 Гц до 490000 Гц;
- 8 многонаправленных антенн позволяет выводить на дисплей схематичное отображение искомой коммуникации в виде прямой линии;
- Необходимая для поиска коммуникаций информация (рабочая частота, уровень сигнала, интенсивность сигнала, глубина залегания) выводится на дисплей в автоматическом режиме;
- Наличие аудиовыхода 3,5 мм для дополнительного подключения наушников.
Особенности генератора АГ-120Т:
- Автоматическое согласование по заданному току в нагрузке, вместо выходной мощности, позволяет получить прогнозируемый уровень сигнала на входе поискового приемника;
- Мультичастотный (200-10000 Гц) многофункциональный прибор может комплектоваться любым поисковым приемником, использующий данный диапазон частот;
- Автоматический выбор выходной мощности “интеллектуальной” программой выбора мощности;
- Встроенный "мультиметр выхода" показывает напряжение, ток, сопротивление и мощность в нагрузке;
- Высокий выходной ток (до 15А) позволяет эффективно работать на “низкоомных” (до КЗ) нагрузках (например, заземленных трубопроводах);
- Высокое выходное напряжение (220В автоном./330 В с дополнит. аккумулятором) позволяет эффективно трассировать “высокоомные” коммуникации большой протяженности;
- Многофункциональность: работа без непосредственного подключения с резонансной передающей антенной, индуктивными клещами, ударным механизмом и датчиком контроля изоляции;
- Возможность работы в дождливую погоду (вкл/откл.; просмотр параметров с закрытой крышкой);
- Автоматические выключения генерации при длительном простое.

Технические характеристики кабелетрассоискателя Атлет АГ-360:

Параметр	Значение
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПРИЕМНИКА SR-60
Частоты работы: - по умолчанию - определяемые пользователем	50(60) / 100(120) / 128 / 1024 / 8192 / 32768 / 93696 Гц 0,01…490 кГц
Частоты работы режима «Зонд» - по умолчанию - определяемые пользователем	16 / 512 / 640 / 850 / 8192 / 16384 / 32768 Гц 0,01…490 кГц
Диапазон частот «Широкая полоса»	4 кГц...15 кГц 15 кГц…35 кГц
Определение глубины залегания трассы	до 10 м
Точность определения глубины залегания	0,05 м
Источник питания	4 элемента тип «С»
Время непрерывной работы от одного комплекта аккумуляторов	Не менее 15 часов
Диапазон температур эксплуатации / хранения	-20…50 / -20…60°С
Габаритные размеры	356х178х788 мм
Масса без элементов питания	2,1 кг
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ГЕНЕРАТОРА АГ-120Т
Частоты синусоидального сигнала, Гц
частоты f1, f2, f3 («постоянные»)	200…9999 Гц выбираются в диапазоне с дискретностью 1 Гц и точностью ±0,05%, заносятся в энергонезависимую память
частота f4 («временная»)	200…9999 Гц выбирается взамен одной из «постоянных», не заносится в память, существует до выключения питания
Режимы генерации
режим 1	непрерывный «НП»
режим 2 - длительность импульса, мс - частота следования импульсов, Гц	кратковременные посылки «ПР» (прерывистый) 100 1
режим 3 Первая частота, Гц Вторая частота, Гц Соотношение амплитуд первой и второй частот	двухчастотный «2F» (одновременная генерация) 1024 8192 4:1
режим 1 амплитуда импульса частота следования импульсов (ударов), уд/мин - низкая - средняя - высокая длительность импульса	генерация ударных импульсов «УР» (ударный режим) равна напряжению питания, выбирается автоматической перекоммутацией источников питания в зависимости от заданной силы удара («С1», «С2» или «С3» на поле «ТОК») 20 40 80
