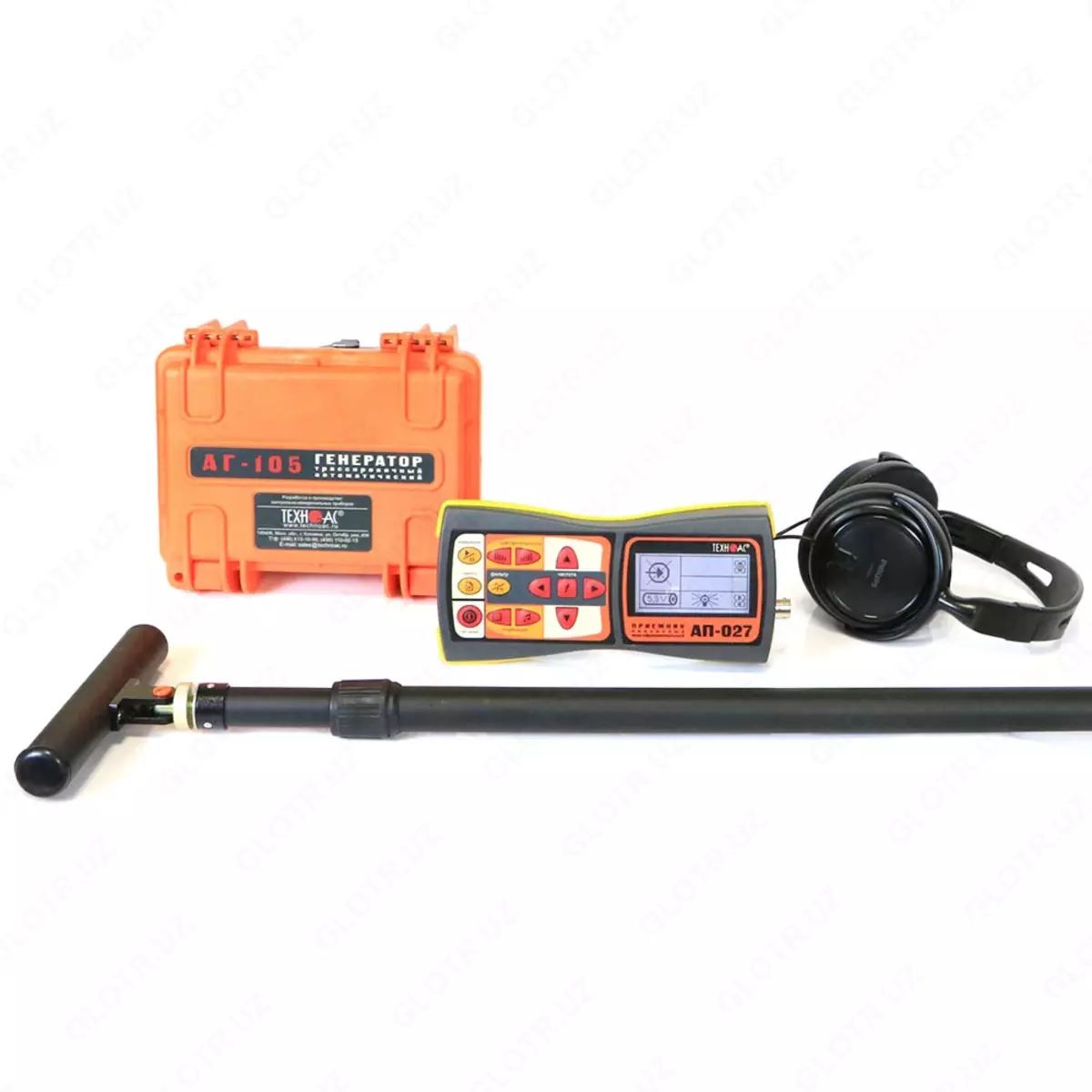

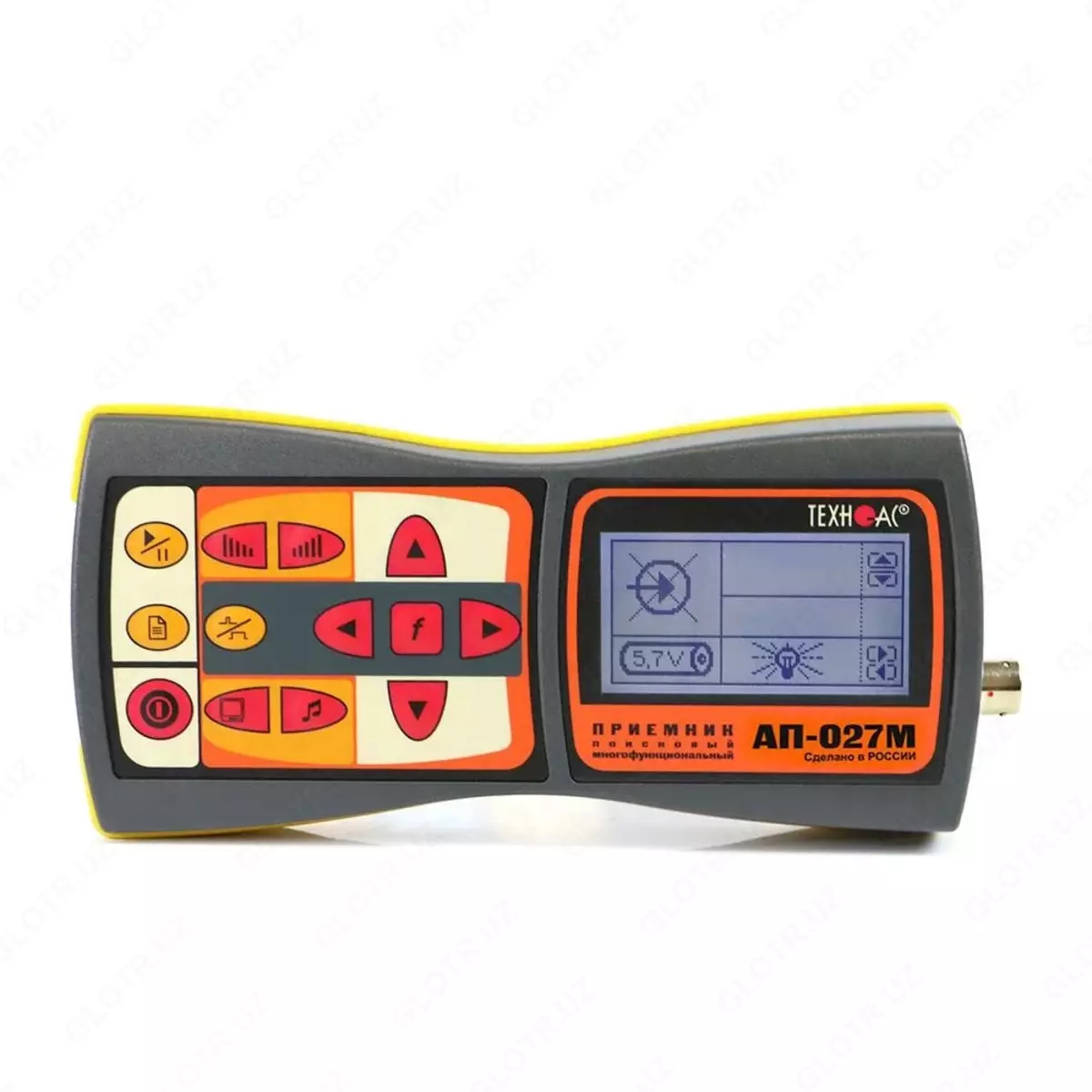

Атлет ТЭК-127АНЭ — кабелетрассодефектоискатель

Назначение:

Трассировка кабеля на расстоянии до 10 км и определение глубины залегания до 6 м.

Поиск места повреждения силового кабеля индукционным методом.

Поиск мест повреждения кабеля акустическим методом.

Поиск мест пересечения трубопроводов и кабеля.

Рекомендуемые области применения:

Электроэнергетика

Технические характеристики кабелетрассоискателя Атлет ТЭК-127АНЭ

Параметр Значение

Генератор "АГ-120Т"

Частоты генерируемого сигнала, Гц

Частоты f1, f2, f3 («постоянные») Выбираются пользователем в диапазоне 200…9999 Гц с дискретностью 1 Гц и точностью ±0,05%, заносятся в энергонезависимую память.

Частота f4 («временная») Выбирается взамен одной из «постоянных», не заносится в память, существует до выключения питания.

Режимы генерации

Режим 1 Непрерывный «НП»

Режим 2

- Длительность импульса, мс

- Частота следования импульсов, Гц Кратковременные посылки «ПР»

100

1

Режим 3

- Длительность импульса, мс

- Частота следования импульсов, Гц Трехчастотный (посылки с чередованием частот f1, f2, f3) «3F»

100

2,3

Режим 4

- Амплитуда импульса

- Частота следования импульсов (ударов), уд/мин:

- низкая

- средняя

- высокая

- Длительность импульса Генерация ударных импульсов «УР» (ударный режим)

Равна напряжению питания, выбирается автоматической перекоммутацией источников питания в зависимости от заданной силы удара (С1, С2 или С3 на поле «ТОК»)

20

40

80

Минимально достаточная для производства удара механизмом УМ-112, задается автоматически

Выходные параметры

Выходной ток, А

Максимальный в ручном режиме:

- непрерывная и трехчастотная генерация,

- импульсные посылки

10

15

Задаваемый для автосогласования Четыре значения (I1, I2, I3, I4) выбираются пользователем в диапазоне 0,1…9,9 А с дискретностью 0,1 А и заносятся в энергонезависимую память

Максимальное выходное напряжение, В

- При автономном питании

- С добавлением внешнего аккумулятора 12В

- При питании от сетевого блока 220

330

140
