Аттенюаторы управляемые электромеханические Д6М

Maqsad

Boshqariladigan elektromexanik attenyuatorlar D6M (bundan buyon matnda susaytiruvchi deb yuritiladi) koaksiyal yo'llarda elektr signallarini susaytirish uchun mo'ljallangan.

Tavsif

Strukturaviy jihatdan susaytirgichlar boshqaruv va indikator moslamasi, rezistiv qismlarga ega o'rnatilgan attenyuatorlar, elektr signalining kirish va chiqish konnektorlari, tarmoq quvvat ulagichlari, tashqi attenyuatorlarni boshqarish va boshqaruv interfeyslarini o'z ichiga olgan ish stoli birligi shaklida ishlab chiqariladi.

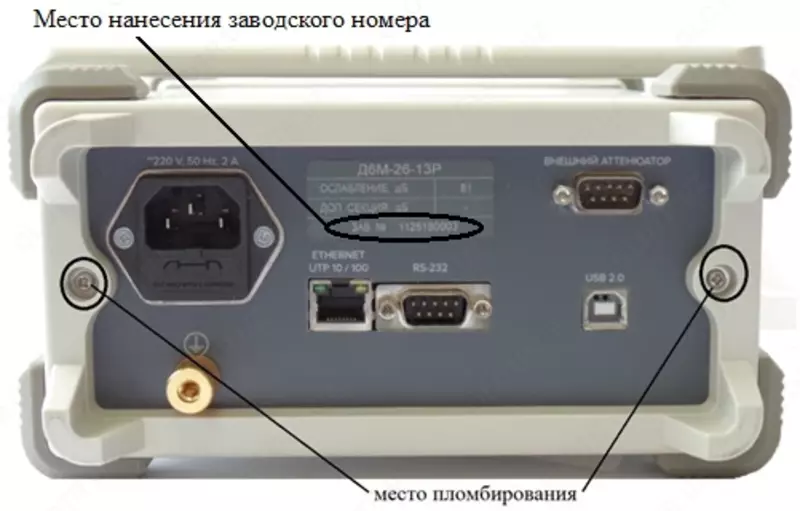

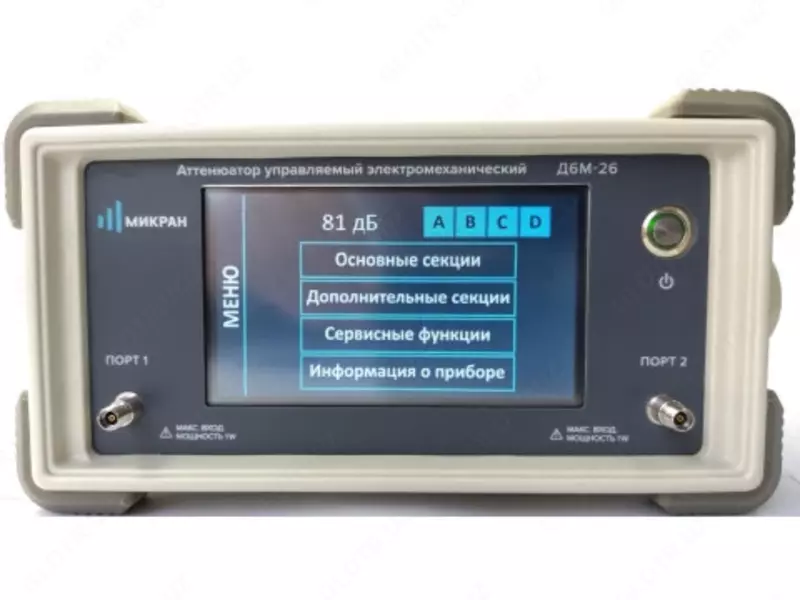

Attenyuatorlar old paneldagi sensorli displeydan qo'lda yoki masofadan turib qurilmaning orqa panelidagi USB, ETHERNET, RS-232 interfeyslari orqali SCPI standarti asosida matnli buyruqlar tizimi yordamida boshqariladi.

Attenuatorlarning ishlash printsipi o'chirilgan qarshilik uchastkalarida kirishdan chiqishga o'tadigan elektr signalining energiyasini zaiflashtirishga asoslangan. Bo'limlar elektromexanik o'rni yordamida almashtiriladi.

Ushbu turdagi susaytiruvchi to'rt modifikatsiyada ishlab chiqarilgan D6M boshqariladigan elektromexanik attenyuatorlarni o'z ichiga oladi: D6M-18-11R, D6M-18-01R, D6M-26-13R va D6M-26-03R. O'zgartirishlar mikroto'lqinli chiqish ulagichining turini va ish chastotasi diapazonini aniqlaydi va 1-jadvalda ko'rsatilgan. Bitta D6Mda variantlardan birgalikda foydalanish ta'minlanmagan.
